Descripción

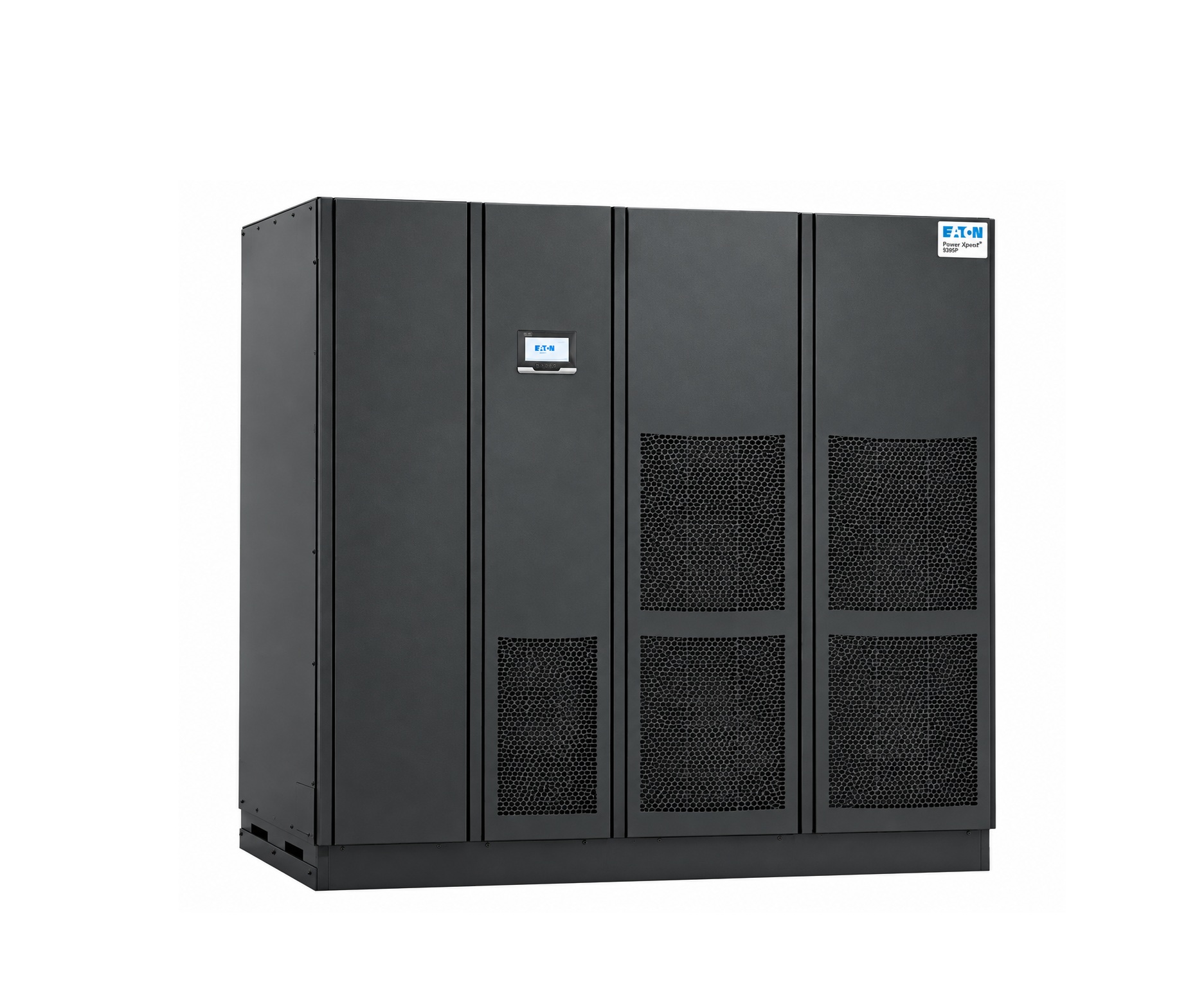

El UPS Eaton Power Xpert 9395 ofrece alta eficiencia energética y autonomía de batería escalable en una huella de carbono e instalación reducidas. Diseñado para data centers de gran escala, instalaciones hospitalarias, entornos multi-inquilino e industria ligera, este sistema modular reduce sensiblemente el Costo Total de Propiedad (TCO) y permite una gestión en tiempo real mediante su pantalla táctil LCD a color.
Especificaciones Principales
| Parámetro | Detalle / Rango |
| Rango de Potencia: | 200 a 1200 kVA |
| Tensión Operativa: | 480 V (Estándar), 400 V, 600 V |
| Factor de Forma: | Torre modular |
| Factor de Potencia de Salida: | 0.9 / 0.91 sin reducción de potencia |
Rendimiento y Características Generales
| Característica | Especificación |
| Eficiencia: | > 94% (Hasta 99% con ESS) |
| Capacidad en Paralelo: | 4 distribuidos / Hasta 32 con SBM |
| Capacidad Modular: | Hasta 3 módulos (550 kVA) / Hasta 4 módulos (825/1100 kVA) |
| Nivel de Ruido: | < 76 dBA a 1 metro |
| Altitud Máxima: | 2000 m s. n. m. a 40 °C |
| Redundancia: | N+1 integrada |
| Actualizable en Campo: | Sí |
| Módulo de Bypass: | Bypass de sistema incluido |
| Interfaz de Usuario: | Pantalla táctil LCD a color con panel LED |
| Funciones Estándar: | Arranque en frío con batería, conversión de frecuencia y menú multilingüe |
Parámetros Eléctricos (Entrada y Salida)
Entrada
-
Tensión Nominal: 480 V (Opción 400 V)
-
Rango de Tensión: +10% / -15%
-
Rango de Frecuencia: 45 a 65 Hz
-
Factor de Potencia: $\ge 0.99$
-
Distorsión Armónica (THDi): < 3.5% (No requiere filtro externo)
-
Protección: Arranque suave e inversión de corriente integradas
Salida
-
Tensión Nominal: 480 V / 400 V
-
Regulación de Voltaje: $\pm 1\%$
-
Tecnología Inversora: PWM con conmutación IGBT
-
Distorsión de Voltaje (THDv): < 2% (Carga lineal) / < 5% (Carga no lineal)
Configuración de Baterías
-
Tipos Compatibles: VRLA, AGM, Celdas húmedas
-
Tensión del Banco de Baterías: 480 V
-
Método de Carga: Tecnología ABM o flotación (seleccionable)
-
Compensación de Temperatura: Opcional
Dimensiones y Pesos por Configuración
| Configuración / Capacidad | Dimensiones (Ancho x Profundidad x Alto) | Peso |
| 225 kVA / 275 kVA | 133 x 83 x 186.9 cm | 810 kg |
| 225 kVA / 275 kVA (Redundante) | 187.2 x 83 x 186.9 cm | 1,304 kg |
| 450 / 500 / 550 kVA | 187.2 x 83 x 186.9 cm | 1,350 kg |
| 450 / 550 kVA (Redundante) | 261.6 x 83 x 186.9 cm | 1,884 kg |
| Módulo de Crecimiento (225/275 kVA) | 76.2 x 83 x 186.9 cm | 533 kg |
| 650 / 750 / 825 kVA | 357.9 x 83 x 187.2 cm | 2,297 kg |
| 650 / 750 / 825 kVA (+1 Redundante) | 432.3 x 83 x 187.2 cm | 2,887 kg |
| 1000 / 1100 kVA | 432.3 x 83 x 187.2 cm | 2,960 kg |
Conectividad y Opciones de Expansión
Bahías de Comunicación (Hasta 4 tarjetas)
-
Tarjeta PXGX-UPS (con soporte eNotify)
-
Tarjeta Modbus RTU
-
Tarjeta de relé AS/400 o industrial
-
Tarjeta de puente Powerware HotSync CAN
-
Sonda de monitoreo ambiental incluida
Interfaces e I/O Remotas
-
5 entradas aisladas para alarmas de edificio
-
1 contacto seco de alarma general (5 A @ 120 V)
-
Panel de monitoreo remoto con 8 indicadores LED y bocina audible
Accesorios y Opciones
-
Bypass de mantenimiento externo (PDU, RPP, STS)
-
Gabinetes de bypass a juego con disyuntor de 2/3/4 polos
-
Desconexión de CC y disyuntores de entrada (65 o 100 kAIC)
Software e Inteligencia
Compatible con la Plataforma de Inteligencia Eaton:
-
Automatización: Alertas avanzadas y resolución automatizada de incidencias.
-
Monitoreo: Diagnóstico escalable y análisis de datos en tiempo real.
-
Visualización: Modelado 3D de la infraestructura energética.
-
Predicción: Algoritmos basados en la nube para prevención de fallas.
Certificaciones Normativas
-
Seguridad: UL 1778, cUL
-
EMC: IEC 62040-2, EN50091 Clase A
