Descripción

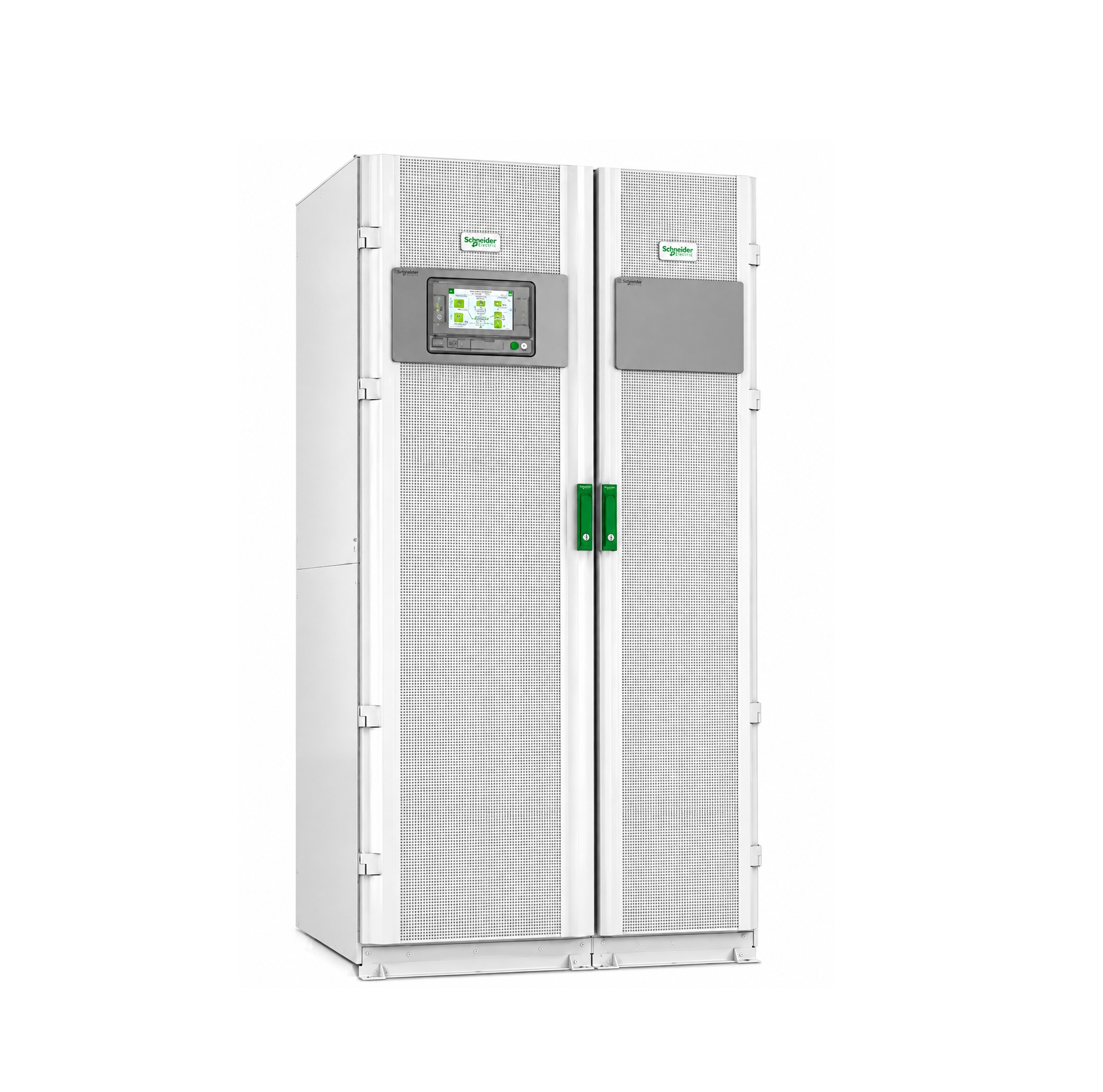

Sistema UPS Trifásico Galaxy VM 200 kVA (180 kW) solución de energía ininterrumpida de alta eficiencia y diseño compacto, desarrollada por Schneider Electric para centros de datos, infraestructura crítica e instalaciones industriales. Opera con gabinetes de baterías externas (480 V) e incluye tarjeta de gestión de red integrada, pantalla táctil de 7″ y servicio de puesta en marcha (5×8).
Especificaciones Principales
| Parámetro | Detalle |
| Potencia nominal: | 200 kVA / 180 kW |
| Tensión de entrada: | 380 V / 400 V / 415 V CA (3 Fases) |
| Tensión de salida: | 380 V / 400 V / 415 V CA (3PH + N + G / 3PH + G) |
| Frecuencia de operación: | 50 / 60 Hz (+/- 1 Hz) |
| Factor de potencia: | 0.9 (Cos phi: 1) |
| Batería externa: | Plomo-ácido / Tensión nominal: 480 V (Tensión de descarga: 384 V) |
| Bypass: | Estático incorporado (Capacidad: 400 A) |
| Protección: | Anti-retroalimentación (Backfeed protection) |
Rendimiento y Tolerancia
| Característica | Valor |
| Distorsión armónica de entrada (THDi): | < 3% a plena carga |
| Distorsión armónica de salida (THDu): | < 2% carga lineal / < 3% carga no lineal |
| Capacidad de sobrecarga: | 10 min al 125% / 60 seg al 150% |
| Tolerancia de tensión de salida: | +/- 1% estático / +/- 3% con 100% incremento de carga |
| Corriente de entrada máxima: | 328 A |
| Corriente nominal de cortocircuito (Icw): | 65 kA |
Dimensiones, Peso y Montaje
| Parámetro | Medida |
| Dimensiones (Alto x Ancho x Profundidad): | 197 cm x 105.2 cm x 85.4 cm |
| Peso neto del producto: | 724 kg |
| Peso con empaque: | 770 kg |
| Entrada de cables: | Superior e inferior |
| Grado de protección: | IP20 |
| Color: | Blanco |
Conectividad y Equipamiento
-
Pantalla de control: Pantalla táctil a color de 7″
-
Conectividad: Tarjeta de gestión de red integrada (3 puertos) y adaptador de protocolo Modbus incorporado
-
Ranuras de expansión libre: 2 slots
-
Accesorios incluidos: Filtro de polvo, guía de instalación, cumplimiento de normas sísmicas (IBC 2012 / CBC 2013) y apagado de emergencia (EPO).
Certificaciones y Garantía
-
Normas y Estándares: UL 1778, EN/IEC 62040-1, EN/IEC 62040-2, EN/CEI 62040-4, C-Tick, CE, RCM, ISTA 2B, OSHPD.
-
Temperatura de operación: 0 °C a 40 °C
-
Nivel acústico: 65 dBA
-
Garantía contractual: 12 meses
