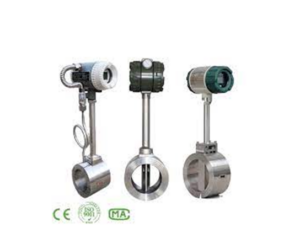

Los caudalímetros de turbina son eficaces en aplicaciones que implican caudales constantes a altas velocidades, donde la precisión es de suma importancia.
Estructura duradera. Presenta un diseño simple pero duradero que es adecuado para diferentes tipos de líquidos y gases.
Alta precisión. Ofrece el más alto grado de precisión confiable a costos de compra y operación relativamente bajos.
Uso versátil. La variedad de aplicaciones de los caudalímetros de turbina está respaldada por una extraordinaria repetibilidad. La selección de materiales y componentes adecuados permite su uso en una amplia gama de temperaturas y presiones.

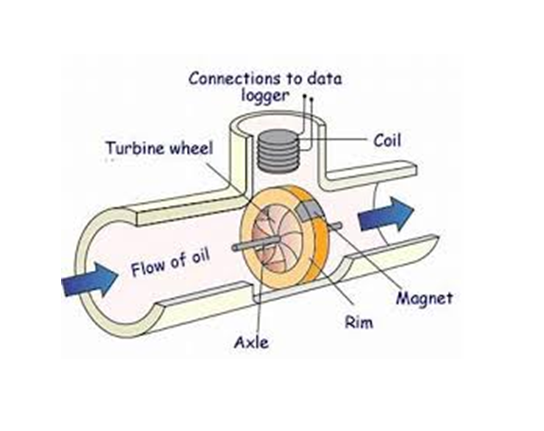

El fluido entra al tubo por la entrada prevista al efecto, y al llegar al tubo hace girar la turbina a una velocidad proporcional a la velocidad del fluido entrante.
Esta velocidad de rotación es luego detectada por el transductor, que sumará los pulsos eléctricos para constituir la señal de salida.
Y finalmente, esta señal de salida pasará por el transmisor, donde será procesada y conformada, lo que permitirá obtener el caudal medio del fluido durante un tiempo determinado t.
El conjunto formado por la turbina, el transductor y el transmisor es el que conforma el sensor magnético, que se encuentra justo encima del tubo, y es en la pantalla de este sensor magnético donde se mostrará el caudal medido.
Un caudalímetro de turbina está instalado sobre una tubería y comprende una hélice guiada en rotación por 2 cojinetes deslizantes y sobre la que gira el fluido.
Los imanes colocados en su periferia generan pulsos eléctricos en cada revolución de la turbina, permitiendo así contar y medir el flujo o volumen.
El recurso técnico incluye el modelo digital del caudalímetro DN100.
Hay muchos criterios importantes para caracterizar un sensor: su mensurando, su rango de medición, su sensibilidad, su linealidad, su resolución, su finura, sus magnitudes de influencia, etc.
Mensurando: el mensurando es la cantidad física observada. Por lo tanto, para este sensor el mensurando es el caudal.
Rango de medición: El rango de medición es el rango de valores de medición para los cuales el sensor funciona correctamente. Para este sensor, el rango de medición puede ir de 1 a 1000 L/h.
Sensibilidad: La sensibilidad es la variación de la señal de salida en función de la variación de la señal de entrada. Para este sensor, es inferior al 2%.
Linealidad: la linealidad es la diferencia entre la cantidad de salida eléctrica y la línea ideal. Para este sensor, es del orden del 1% del rango de medición.
Resolución: la resolución es la variación más pequeña del mensurando que el sensor es capaz de medir. Para este sensor, es del orden de 0,1 o 0,2%.
Finura: la finura permite estimar la influencia de la presencia del sensor sobre el valor del mensurando. Para este sensor, ronda el 0,1%.
Magnitudes de influencia: son las cantidades físicas distintas del mensurando que pueden modificar la salida del sensor. En este sensor puede ser, por ejemplo, la densidad del líquido medido.
Para este tipo de sensor no hay muchas precauciones que tomar a la hora de configurarlo, sin embargo, aún quedan algunas.
Para algunos sensores la medición sólo se puede realizar si el fluido no tiene partículas y no cristaliza, debido a que el sensor no debe contener ninguna sustancia sólida para poder realizar correctamente la medición solicitada.
De lo contrario, la instalación y uso de los caudalímetros debe realizarse fuera de cualquier inducción magnética, y fuera de cualquier vibración, para evitar cierto tipo de parásitos.
Un rotor es accionado por el líquido, que comienza a girar en el flujo de líquido. La velocidad de rotación del rotor es directamente proporcional a la velocidad del fluido que pasa por la turbina.
Un medidor de flujo de turbina de líquido se utiliza para medir el caudal o el caudal volumétrico total y su principio de funcionamiento es relativamente simple. A medida que el líquido fluye a través del medidor de flujo, entra en contacto con las palas de la turbina que giran alrededor del eje central del cuerpo de la turbina.
La velocidad angular (de rotación) del rotor de la turbina es directamente proporcional a la velocidad del líquido que pasa a través de la turbina. La salida resultante se mide mediante un detector eléctrico montado en el cuerpo del medidor de flujo.

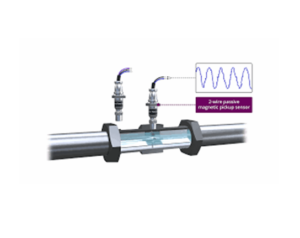

Los caudalímetros de turbina funcionan haciendo girar una turbina colocada en el dispositivo por el flujo de fluido. La frecuencia de rotación de la turbina es detectada por sensores y transformada en una señal eléctrica para medir el flujo.
Los medidores de flujo de turbina pueden colocarse directamente sobre tuberías y tener un revestimiento de acero o acero inoxidable para resistir el contacto con fluidos.
– Líquidos neutros o agresivos
– Líquidos libres de partículas y no cristalizan.
El flujo de líquido debe ser homogéneo y la tubería siempre llena.
(FFG no es adecuado para medir el flujo de gas)
El medidor de flujo FFG le permite medir caudales instantáneos o acumulativos bajos de líquidos neutros o agresivos en todas las industrias para diferentes rangos de medición.
Una turbina, montada sobre un eje, gira gracias a la presión dinámica del fluido ejercida sobre sus palas. El líquido es dirigido a través de una boquilla de inyección de diámetro calibrado, que aumenta su propia velocidad y la de la turbina. Se insertan imanes permanentes en la turbina y actúan al pasar por un sensor electrónico insertado en la parte superior del caudalímetro. La electrónica genera un tren de impulsos proporcional a la velocidad de rotación de la turbina y, por tanto, al caudal.
El FFG se puede montar en todas las posiciones, pero se recomienda, para obtener medidas fiables y precisas, montarlo sobre un eje horizontal, con su cuerpo superior en un plano horizontal. El sensor debe instalarse en un tramo de tubería recto mínimo de 100 a 150 mm aguas arriba y 50 mm aguas abajo para obtener un chorro de líquido homogéneo.
La instalación de un filtro aguas arriba evita que partículas en suspensión bloqueen la turbina (virutas de puesta en marcha, fibras, etc.)

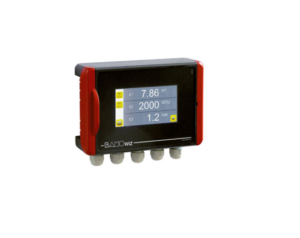

– BAMOWIZ: Indicador de caudal y totalizador con pantalla alfanumérica y salidas analógicas/relé (Doc 217-01)
– BIF 6040: Indicador de caudal y totalizador con opciones de umbral y salida analógica (Doc 282-01)
– BCP 48: Contador programable y contador regresivo con 2 umbrales de setpoint (Doc 289-03)
– BAMOTOP 281: Convertidor de frecuencia programable en 0/4-20 mA o 0-5/10 V (Doc 281-01)
Todos estos componentes electrónicos incluyen alimentación para el sensor y se pueden programar antes del envío según su aplicación.
Rango de medición
Dependiendo del Ø de la boquilla: Escala de medición de 1,2 … 35 l/h a 10 … 550 l/h de agua.
Sin boquilla: De 150 a 940 l/h / 382 p/l
Precisión
±1% en rango de medición 1:10
±2% en rango de medición 1:25
Reproducibilidad Temperatura
>0,25%
Ambiente: 0…+40 °C
Líquido: Ver diagrama Presión/Temperatura
Viscosidad
0,2…20 cSt
Cuerpo/junta tórica
PVDF/FPM
Arnita / Silicona
Turbina
PVDF
Boquilla
PTFE
Ejes de turbina
PCTFE
Alimento
4,5…24 VCC
Consumo
20 mA máx.
Salida
Colector abierto (NPN) – Carga máxima 20 Ma
Conexión eléctrica
Conector DIN 43650, extraíble IP 65
Cable
Apantallado 3x 0,75 mm² – Longitud máxima 100 m
Sin blindaje 3x 0,75 mm² – Longitud máxima 30 m
Conexión
Conexión roscada gas ¼»
Peso 185g

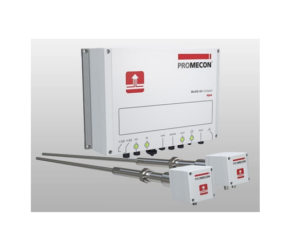

El sistema de medición de flujo es una solución de canal único que funciona según un principio de correlación patentado. El sistema mide el tiempo de vuelo de patrones de señales únicos creados por partículas contenidas en el gas. Debido a que el principio se basa en el tiempo, es preciso y no sufre derivas durante toda su vida útil.
Medición fiable de gases cargados de polvo
El medidor de flujo tipo turbina KTF hace uso de un sensor que utiliza un avanzado microprocesador de bajo consumo eléctrico y ofrece una integración total de un medidor inteligente, con una estructura compacta, lecturas claras e intuitivas, alta confiabilidad, no provoca interferencia externa, anti choques eléctricos, además de su bajo costo.
Es ampliamente utilizado en tuberías cerradas (acero inoxidable 1Cr18Ni9Ti, 2Cr13, corundo Al2O3, carburo no corroído) para medir impurezas en el fluido.
Su viscosidad cinemática a su temperatura de operación es menor a 5x〖10〗^ (-6) m^2/s de líquido, para una viscosidad cinemática mayor a 5x〖10〗^ (-6) m^2/s, puede utilizar un control de cantidad, alarma de exceso, etc. Es un medidor de flujo y energía ideal.
Fluidos de medida: aceite, líquidos orgánicos e inorgánicos, gas de petróleo licuado, gas natural y gas de carbón (Coal gas).
Alta precisión cercana al 0.5%
Buena función de repetitividad, corto tiempo de repetición por encima del 0.05% ~ 0.2%. Respecto a liquidación comercial es la elección preferida como medidor de flujo.
Señal de salida como pulsos de frecuencia, adecuado para una conexión con una PC; no tiene corrimientos de cero y tiene una alta resistencia a interferencias.
Capacidad de lectura de alta frecuencia (3 ~ 4KHz), buena señal de resolución.
Rango amplio, diámetro mediano y largo hasta 1:20, pequeño calibre 1:10.
Estructura compacta y fácil mantenimiento.
La trazabilidad de las mediciones a bajas presiones absolutas se lleva a cabo laboratorios nacionales de metrología utilizando el método de expansión continua.
Este método requiere la medición y generación de un flujo de gas de entre 4 × 10-12 mol-s-1 y 4 × 10-7 mol-s-1. Para mejorar sus incertidumbres de medición en el rango de presiones absolutas presiones inferiores a 10-3 desarrolló inicialmente una referencia primaria para medir los flujos de gas en el rango mencionado con una incertidumbre ampliada inferior a la incertidumbre inferior al 1%.
Por extensión, el caudalímetro de gas calibración de fugas de gas, una actividad tradicional del departamento de presión-vacío de LNE, para fugas referidas a un 4 × 10-12 mol-s-1 a 4 × 10-7 mol-s-1 (1 × 10-8 Pa-m3-s-1 a 1 × 10-3 Pa-m3-s-1) y fugas de gas refrigerante freón R-134ª referenciadas a presión atmosférica, entre 3 × 10-9 mol-s-1 y 2 × 10-8 mol-s-1 (10 g al año a 60 g al año).
Se presentan los resultados de la calibración de una fuga capilar se presentan y se comparan con los resultados obtenidos por el método de aumento de presión, utilizado habitualmente para este tipo de instrumento.
Se realiza una evaluación exhaustiva de la incertidumbre del flujo de gas medido flujo se establece y se aplica al uso del caudalímetro de gas en continua expansión continua.
