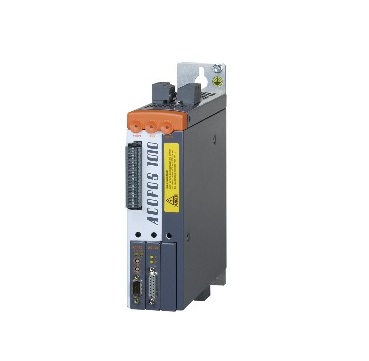

Servoaccionamiento B&R ACOPOS 8V1010.501-2 0.45 kW / 2.3 A

Descripción

Servoaccionamiento B&R ACOPOS 8V1010.501-2 es un módulo de control de movimiento compacto y modular de 0.45 kW / 2.3 A, compatible con alimentaciones monofásicas y trifásicas (110 a 230 VCA). Diseñado para entornos industriales exigentes, incorpora placas de circuito impreso (PCB) parcialmente recubiertas para mayor resistencia ambiental, filtro de línea integrado, resistencia de frenado y función de enclavamiento electrónico de reinicio seguro.

• Número de Material / Parte: 8V1010.501-2

• Fabricante: B&R Automation

• Serie: ACOPOS

Características Principales

• Diseño Modular: Posee 3 ranuras libres para módulos de expansión enchufables.

• Resistencia Ambiental Integrada: PCB con recubrimiento de protección parcial frente a agentes contaminantes.

• Seguridad y Filtrado: Incluye filtro EMC de línea clase C3 (EN 61800-3) y reinicio seguro (safe restart inhibit).

• Eficiencia Energética Class IE2: Pérdidas en modo de espera reducidas a solo 12.5 W.

Especificaciones Técnicas

Alimentación Eléctrica y Red

• Tensión de Entrada: 1x 110–230 VCA ±10% / 3x 110–230 VCA ±10% (50/60 Hz ±4%)

• Configuraciones de Red Soporta: TT, TN

• Carga Instalada Máxima: 1.35 kVA (Corriente de irrupción: 5 A a 230 VCA)

• Disipación de Potencia Nominal: 80 W

Salida al Motor

• Corriente Continua Nominal: 2.3 A RMS

• Corriente Pico Máxima: 7.8 A RMS

• Frecuencia de Conmutación Nominal: 10 kHz (Ajustable a 5 / 10 / 20 kHz sin reducción de corriente)

• Frecuencia de Salida Máxima: 598 Hz

• Longitud Máxima de Cable: 15 metros

Alimentación de Control, Freno y Bus CC

• Fuente de Control: 24 VCC (+25% / -20%) | Consumo: 1.47 A (más corriente de freno)

• Resistencia de Frenado Integrada: 130 W continuos / 1.9 kW pico

• Salida Freno de Retención: 24 VCC (hasta 1.3 A máx.)

Entradas de Control Digital (24 VCC)

• Entradas de Enable / Habilitación: 1 entrada tipo Sink (30 mA nominal)

• Entradas de Interruptor de Límite: 3 entradas tipo Sink (4 mA nominal)

• Entradas Trigger / Captura: 2 entradas ultra rápidas tipo Sink (~52 µs retardo)

Datos Físicos y Ambientales
