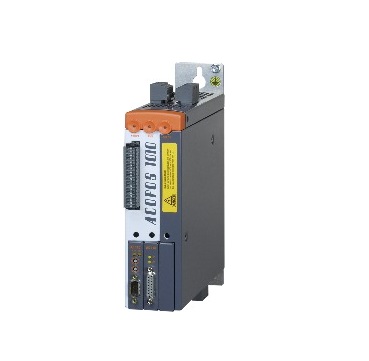

Servoaccionamiento ACOPOS B&R 8V1010.50-2 0.45 kW / 2.3 A

Descripción

Servoaccionamiento B&R ACOPOS 8V1010.50-2 es un variador modular de alto rendimiento diseñado para aplicaciones de control de movimiento de precisión. Soporta alimentación monofásica y trifásica (110–230 VCA), integrando en un diseño compacto de 58.5 mm de ancho un filtro de línea clase C3, resistencia de frenado y sistema de inhibición de reinicio electrónico seguro.

Su arquitectura modular con 3 ranuras para módulos enchufables permite adaptar fácilmente el módulo a buses de campo y diversos sistemas de realimentación.

Especificaciones Técnicas

• Número de Parte / Código B&R: 8V1010.50-2 (ID: 0x18D4)

• Potencia Nominal: 0.45 kW (Carga instalada máx. 1.35 kVA)

• Corriente Continua: 2.3 A efectivo (rms)

• Corriente Pico / Máxima: 7.8 A efectivo (rms)

• Tensión de Entrada: 1x / 3x 110 VCA a 230 VCA (±10%), 50/60 Hz (±4%)

• Sistemas de Red Permitidos: TT, TN

• Grado de Protección: IP20

• Ranuras de Expansión: 3 módulos enchufables (Option Slots)

Características y Ventajas

• Diseño Modular y Compacto: Ahorro de espacio en tablero de control (solo 58.5 mm de ancho y 2.5 kg de peso).

• Filtro de Línea EMC Integrado: Cumple con la norma EN 61800-3 (Categoría C3) para minimizar interferencias electromagnéticas.

• Resistencia de Frenado Incorporada: Soporta potencia pico de salida de hasta 1.9 kW (130 W continuos).

• Protección Electrónica Completa: Seguridad contra cortocircuitos, fallas a tierra y sobrecargas del motor.

• Frecuencia de Salida Dinámica: Soporta modulación PWM nominal de 10 kHz (configurable a 5, 10 o 20 kHz) sin reducción de corriente por temperatura. Frecuencia máxima de salida de 598 Hz.

• Alta Eficiencia Energética: Clasificación IE2 con pérdidas nominales en modo de espera de solo 12.5 W.

Datos de Entrada, Salida y Control

Alimentación Auxiliar y Bus de CC

• Alimentación Lógica (24 VCC): 24 VCC (+25% / -20%), consumo máx. 1.47 A (más freno de retención).

• Capacitancia Bus CC: 2040 µF.

• Freno de Retención de Motor: Salida máx. de 1.3 A con monitoreo de circuito abierto (245 mA).

Entradas Digitales y Control (Lógica Hundimiento / NPN)

• Entradas de Final de Carrera y Referencia: 3 entradas (24 VCC nominal, aislamientos optoacoplados a ACOPOS).

• Entradas de Activación (Trigger): 2 entradas de alta velocidad (tiempo de respuesta de 52 µs).

• Entrada de Habilitación (Enable): 1 entrada (respuesta PWM < 100 µs).

Condiciones de Operación y Montaje

• Orientación de Montaje: Vertical u horizontal boca arriba.

• Temperatura de Trabajo: 5 °C a 40 °C (máximo hasta 55 °C).

• Altitud de Operación: 0 a 500 m s.n.m. sin reducción (derating de 0.23 A por cada 1000 m adicionales hasta 2000 m).

• Sección de Cable Admitida: 0.25 a 4 mm² (AWG 30 – 10).

• Certificaciones Internacionales: CE, UKCA, cULus (E225616), KC, Seguridad Funcional.

Dimensiones y Peso

• Ancho: 58.5 mm

• Alto: 257 mm

• Profundidad: 220 mm

• Peso Neto: 2.5 kg
