Descripción

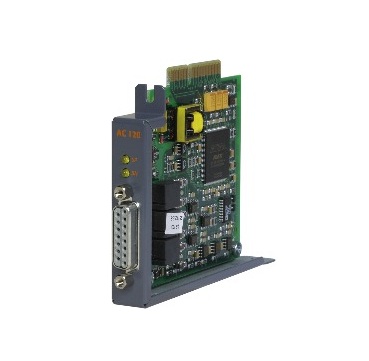

El B&R 8AC120.60-1 es un módulo de interfaz de codificador enchufable perteneciente a la serie ACOPOS. Está diseñado para la integración directa en accionamientos industriales, permitiendo la evaluación y procesamiento de señales de codificadores EnDat 2.1 y codificadores incrementales simples con salida senoidal. Incluye sistema integrado de monitoreo de codificador y LED de estado.
Especificaciones de Consumo de Energía según Codificador
| Tipo de Codificador Conectado | Consumo Máximo |
| E0: EnDat Monovuelta (512 líneas) | 2.3 W |
| E1: EnDat Multivuelta (512 líneas) | 3.1 W |
| E2: EnDat Monovuelta (32 líneas, inductivo) | 3.1 W |
| E3: EnDat Multivuelta (32 líneas, inductivo) | 3.1 W |
| E4: EnDat Monovuelta (512 líneas) | 2.4 W |
| E5: EnDat Multivuelta (512 líneas) | 2.7 W |
| E8: EnDat Monovuelta (16 líneas, inductivo) | 2.9 W |
| E9: EnDat Multivuelta (16 líneas, inductivo) | 3.1 W |
| EA: EnDat Monovuelta (32 líneas, inductivo) | 2.7 W |
| EB: EnDat Multivuelta (32 líneas, inductivo) | 3.0 W |
Datos Técnicos y de Conectividad
-
Compatibilidad de Montaje: Módulo de complemento ACOPOS (Instalación en Ranuras 2, 3 y 4).
-
Conector: Sub-D hembra de 15 pines.
-
Longitud Máxima de Cable: 50 metros.
-
Fuente de Alimentación del Codificador: 5 V CC nominal (Capacidad de carga: 250 mA) con 2 líneas de sentido (Sense).
-
Entradas Seno/Coseno: Señales diferenciales simétricas | Frecuencia de señal hasta 300 kHz (-3 dB) y 400 kHz (-5 dB) | Resistencia de terminación: 120 Ω.
-
Interfaz Serie: Protocolo RS485 sincrónico a 625 kbaud.
-
Resolución del Sistema: 16,384 × número de líneas del codificador.
-
Certificaciones: CE, UKCA, cULus (E225616), KC.
Condiciones Ambientales de Operación
-
Temperatura de Operación: 5 °C a 40 °C (Máximo permitido: 55 °C).
-
Temperatura de Almacenamiento / Transporte: -25 °C a 55 °C / -25 °C a 70 °C.
-
Humedad Relativa: 5% a 85% en operación (Sin condensación).
