Descripción

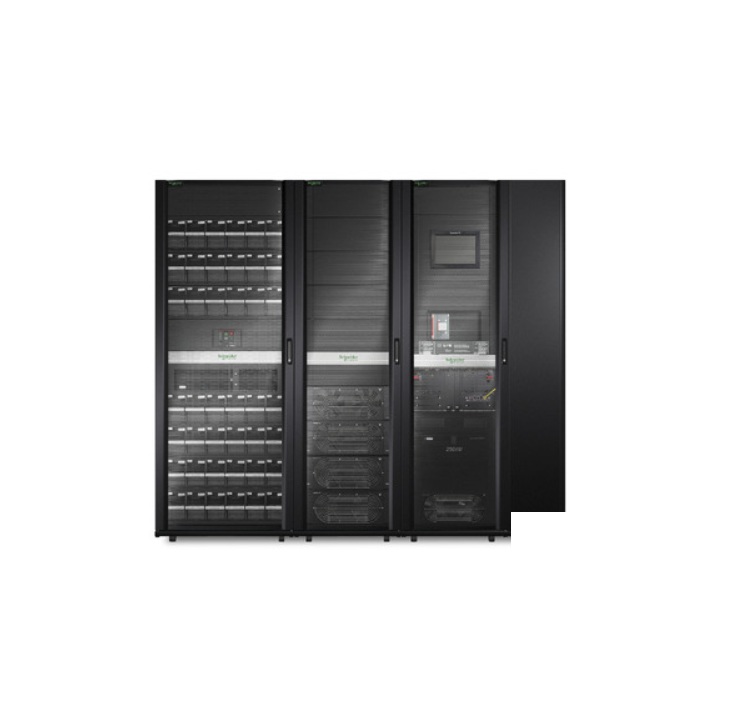

El Symmetra PX 100kW (escalable a 250kW) es un sistema de alimentación ininterrumpida (UPS) trifásico, modular de alta eficiencia y rendimiento líder en la industria. Diseñado para centros de datos de mediano y gran tamaño e instalaciones de misión crítica, incluye bypass de mantenimiento y distribución montados en el lateral derecho para una máxima continuidad operativa y facilidad de servicio.
Especificaciones Principales
| Parámetro | Especificación |
| Potencia Nominal (kW / VA): | 100,000 W / 100,000 VA |
| Capacidad Máxima Configurable: | 250,000 W / 500,000 VA |
| Topología: | Doble conversión en línea (On-line) |
| Tipo de Onda: | Senoidal pura |
| Eficiencia Energética: | 96.5% en modo batería |
| Tiempo de Autonomía (100 kW): | 6 min 57 s (Carga completa) |
| Factor de Potencia: | 1.0 (Cos phi 0.99) |
| Redundancia: | Sí (N+1 modular) |
Entrada y Salida Eléctrica
| Parámetro | Entrada | Salida |
| Tensión Nominales: | 400V / 480V CA (Soporta 415V) | 400V / 480V CA (Soporta 415V) |
| Frecuencia: | 40 – 70 Hz (Detección automática) | 50/60 Hz (Sincronizada con la red) |
| Conexión de Cableado: | Fijo 4 hilos (3PH + G) / 5 hilos (3PH + N + G) | Fijo 4 hilos (3PH + G) / 5 hilos (3PH + N + G) |
| Distorsión Armónica (THD): | < 5% a plena carga | < 2% lineal / < 3% no lineal |
| Tolerancia de Voltaje: | N/A | +/- 1% estático (+/- 5% a 100% carga) |
| Soporte de Sobrecarga: | N/A | 10 min al 125% / 60 s al 150% |
| Soporte de Cortocircuito / Icc: | 50 kA | N/A |
| Bypass: | N/A | Estático e interno de mantenimiento incorporado |
Baterías y Autonomía
| Parámetro | Detalle |
| Tipo de Batería: | VRLA (Plomo-ácido sellada) |
| Voltaje del Banco de Baterías: | +/- 288 V |
| Módulos de Batería Incluidos: | 7 incluidos (6 ranuras libres) |
| Tiempo de Recarga Típico: | 3.5 horas |
| Potencia de Carga de Batería: | 10,338 W |
| Vida Útil Diseñada: | 5 a 8 años |
Gestión, Modularidad y Dimensiones
| Parámetro | Detalle |
| Módulos de Potencia: | 4 ranuras ocupadas / 6 ranuras libres |
| Interfaz de Usuario: | Pantalla táctil LCD |
| Gestión de Red Preinstalada: | Tarjeta Network Management Card 2/3 (Modbus, monitoreo ambiental) |
| Dimensiones (Alt x An x Prof): | 199.1 cm x 235.0 cm x 107.0 cm (78.4″ x 92.5″ x 42.1″) |
| Peso Neto: | 2,632.73 kg (5,804.18 lb) |
| Disipación Térmica / Acústica: | 12,378 Btu/h / 54 dBA |
| Temperatura de Operación: | 0 °C a 40 °C |
| Grado de Protección: | IP20 / NEMA 1 |
| Garantía: | 12 meses |
