Descripción

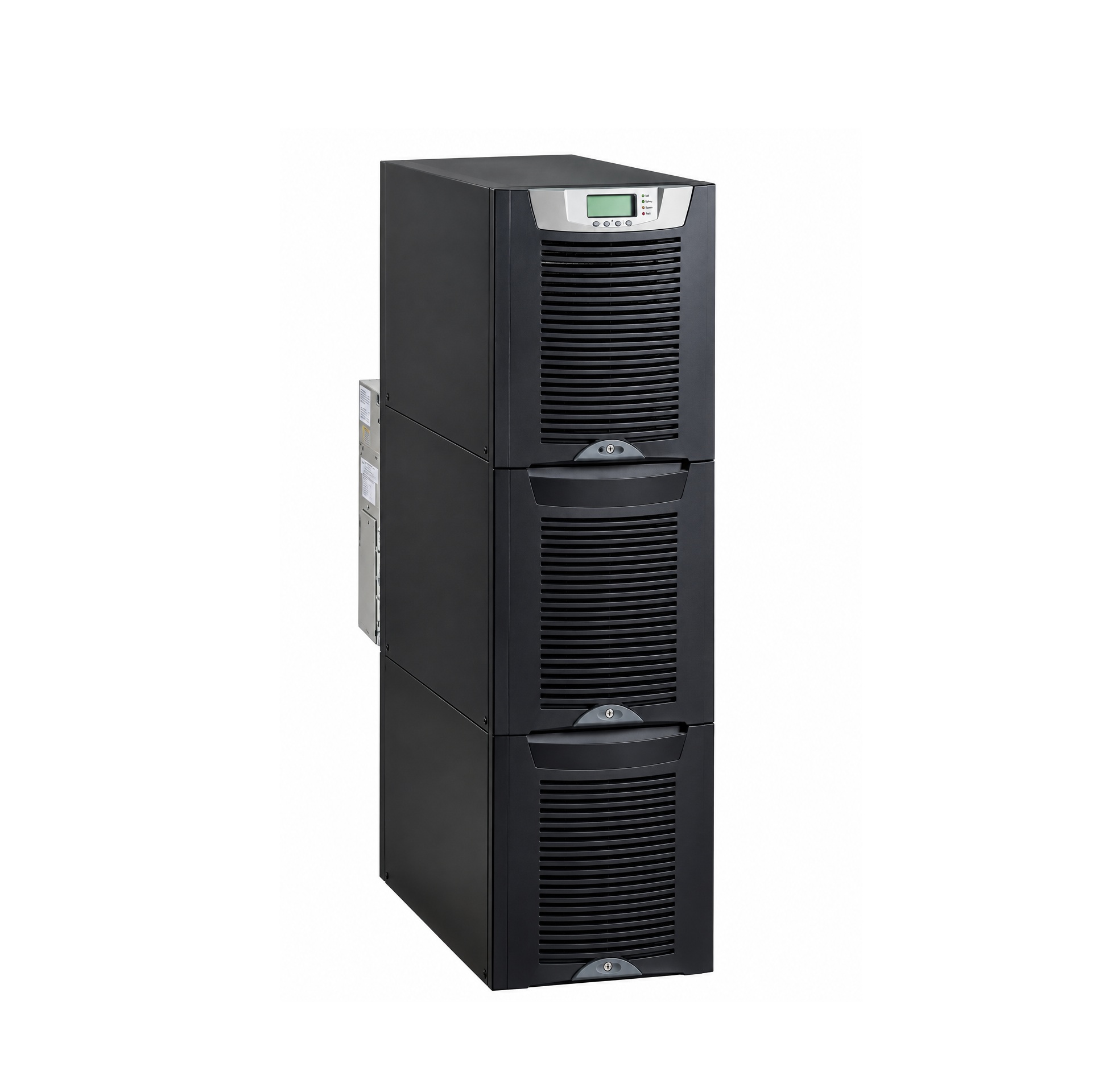

UPS Eaton 9355 es una solución trifásica de doble conversión en línea proyectada para la protección de energía crítica en centros de datos e infraestructuras industriales. Integra baterías internas, módulo de distribución y switch de bypass de mantenimiento en un diseño de torre hasta 75% más compacto que equipos equivalentes. Cuenta con la tecnología HotSync® de Eaton, que permite conectar hasta 4 unidades en paralelo para redundancia o incremento de capacidad sin requerir gabinetes externos adicionales.
Especificaciones Técnicas Principales
| Parámetro | Valor / Detalle |
| Marca / Modelo: | Eaton 9355 (anteriormente Powerware 9355) |
| Topología: | Doble conversión en línea (Online) |
| Formato / Configuración: | Torre |
| Rango de Potencia: | 10 kVA, 15 kVA, 20 kVA, 30 kVA |
| Tensión de Entrada/Salida: | 208 / 220 / 400 / 480 / 600 V CA trifásico |
| Frecuencia Operativa: | 50/60 Hz (rango de 45 a 65 Hz) |
| Eficiencia: | 91% (típica) |
| Conexión en Paralelo: | Sí, hasta 4 unidades mediante tecnología HotSync® |
| Diagnóstico e Inspección: | Autocomprobación automática al encendido |
| Bypass del Sistema: | Automático por sobrecarga o falla interna |
Rendimiento Eléctrico (Entrada y Salida)
| Característica | Detalle Técnico |
| Rango de Tensión de Entrada: | -15% a +10% del nominal a 100% de carga |
| Factor de Potencia de Entrada: | >0.99 típico (>0.96 en convertidor de frecuencia) |
| Distorsión Armónica (THD): | THDi ≤ 5% |
| Regulación de Tensión de Salida: | ±1% estática; ±4% a ±5% dinámica (recuperación en <1 ms) |
| Capacidad de Sobrecarga: | 150% durante 5 seg / 125% durante 1 min / 110% durante 10 min |
Disipación Térmica (BTU/hr)
| Capacidad (kVA) | Entrada 208 V / 220 V | Entrada 480 V / 600 V (con transformador) |
| 10 kVA | 3,798 BTU/h | 6,294 BTU/h |
| 15 kVA | 5,122 BTU/h | 8,134 BTU/h |
| 20 kVA | 6,762 BTU/h | 10,450 BTU/h |
| 30 kVA | 9,220 BTU/h | 13,831 BTU/h |
Batería y Gestión de Carga
| Parámetro | Especificación |
| Tipo de Batería: | 9 Ah, sellada de plomo-ácido (VRLA), libre de mantenimiento |
| Gestión de Batería: | Tecnología ABM® (prolonga la vida útil) |
| Reemplazo: | Sustituible en campo |
| Encendido en Frío: | Permite arranque con batería en ausencia de red eléctrica |
| Corriente de Carga (10–15 kVA): | Configurable de 0.5 A a 25 A por cadena (máx. 34 A global) |
| Corriente de Carga (20–30 kVA): | 8 A por defecto |
Comunicaciones e Interfaz
-
Pantalla e Indicadores: LCD gráfica retroiluminada azul + (4) LED de estado y alarma.
-
Alertas: Alarmas audibles integradas.
-
Puertos de Comunicación: (1) RS-232, (1) contacto de relé, (1) REPO (Apagado Remoto de Emergencia), (2) entradas ambientales.
-
Ranuras de Expansión: (2) bahías para tarjetas X-Slot®.
-
Software: CD de gestión de energía incluido.
Especificaciones Ambientales y Certificaciones
-
Temperatura de Operación: 10 °C a 40 °C (hasta 45 °C con desclasificación de potencia del 7.5%).
-
Humedad Relativa: 0% a 95% sin condensación (modelos 10-15 kVA) / 5% a 95% (modelos 20-30 kVA).
-
Ruido Audible a 1 m: <56 dBA (10–15 kVA) / <58 dBA (20–30 kVA).
-
Altitud de Operación: Hasta 3,000 m (9,843 ft) sin reducción de potencia.
-
Normas de Seguridad: UL1778 5.a edición, CSA C22.2 No. 107.3-14, NOM-NYCE.
-
Marcas de Conformidad: cULus, NOM-NYCE, ISO 9001:2015, ISO 14001:2004.
-
Protección contra Sobretensión: ANSI C62.41 categoría B3, IEC 61000-4-5.
