Descripción

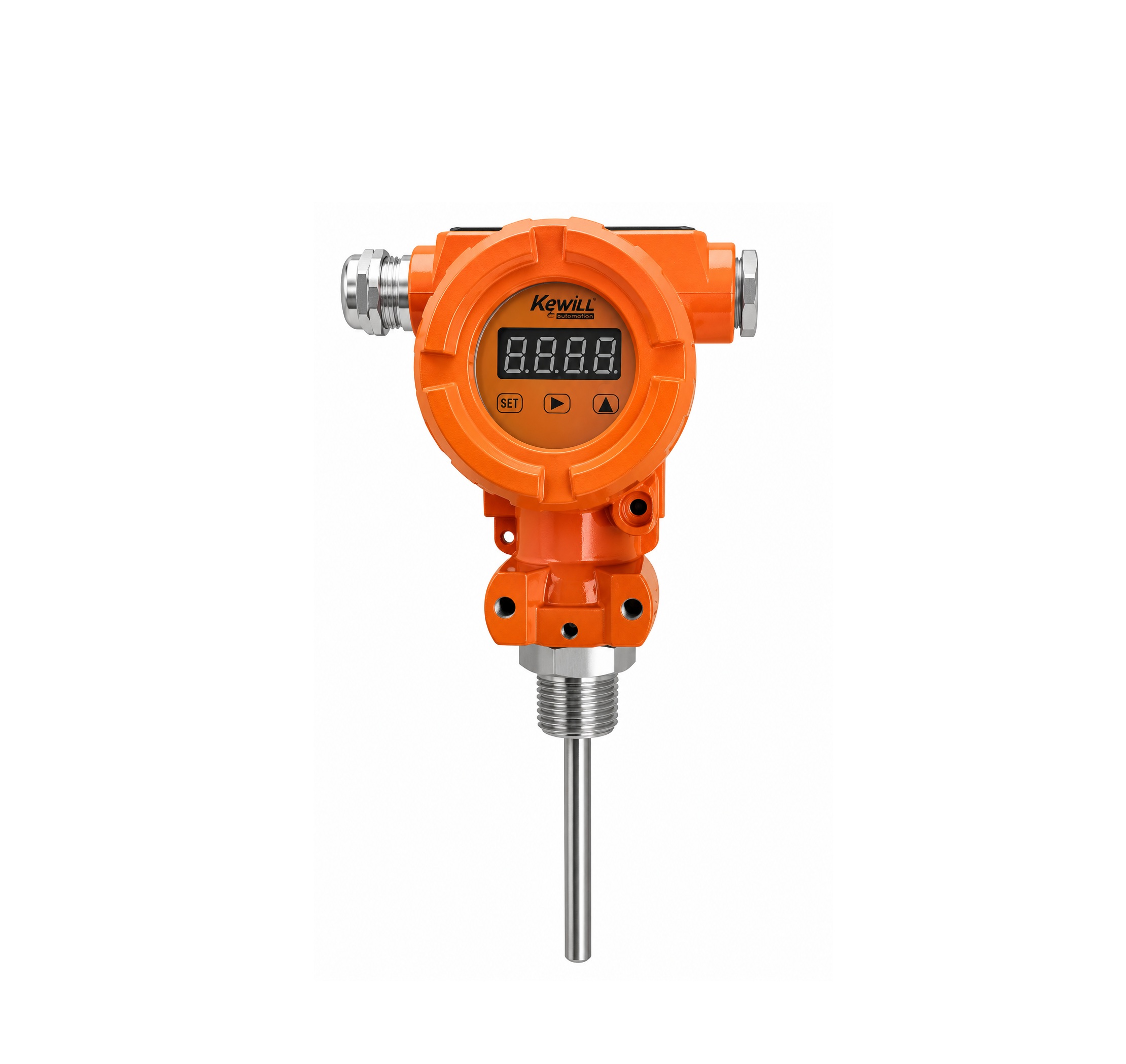

Sensor de temperatura digital Serie TK55A combina en un solo equipo compacto la medición precisa de temperatura y la visualización digital en campo. Diseñado para aplicaciones en gases y líquidos, emite señales estándar PT100 o PT1000 Clase A y permite sincronización remota con instrumentos de indicación (se venden por separado).
Aplicaciones
Apto para uso en agua, sistemas hidráulicos, neumáticos, refrigeración, HVAC, calefacción e ingeniería de automatización industrial.
Características Principales
-
Pantalla local: Opciones con pantalla digital LCD o LED.
-
Alta precisión: Precisión de control ≤ ±0.25% FS y pantalla de ±0.15% FS.
-
Diseño robusto: Carcasa de aluminio fundido y resistencia a presiones de hasta 100 bar.
-
Fácil instalación: Múltiples opciones de conexión de proceso y cableado eléctrico.
Especificaciones Técnicas
| Parámetro | Valor / Detalle |
| Rango de medición: | -50 °C a 200 °C |
| Temperatura ambiente: | -40 °C a 85 °C |
| Temperatura de almacenamiento: | -30 °C a 75 °C |
| Humedad relativa: | 0% a 80% HR |
| Elemento sensor: | PT100 Clase A / PT1000 Clase A |
| Señal de salida: | PT100 / PT1000 Clase A |
| Precisión de control: | ≤ ±0.25% FS |
| Precisión de pantalla: | ±0.15% FS |
| Deriva anual: | ≤ ±0.25% FS / año |
| Tiempo de respuesta: | 0.5 a 3 s (Típico: 1 s) |
| Alimentación: | 20 a 30 VCC (para pantalla digital) |
| Consumo máximo: | < 3 W |
| Material de carcasa: | Aluminio fundido |
Especificaciones de Sonda y Presión
| Diámetro de Sonda (D) | Presión Máxima de Trabajo |
| Φ6 mm | 40 bar |
| Φ8 mm | 40 bar |
| Φ10 mm | 100 bar |
Conexiones Eléctricas y de Proceso
-
Conexión de proceso (Rosca externa): G1/2, G1/4, M20×1.5, M27×2.
-
Toma eléctrica: Rosca interna M20×1.5, Interfaz ignífuga rosca interna G1/2, Conector de aviación M12×1.
Guía de Configuración y Código de Pedido (TK55A)
| Código | Parámetro | Opciones Disponibles |
| D | Diámetro / Presión Sonda: | Φ6 mm (40 bar) / Φ8 mm (40 bar) / Φ10 mm (100 bar) |
| P | Conexión Roscada: | G1/2 / G1/4 / M20×1.5 / Especial bajo pedido |
| L | Longitud de Sonda: | 15 mm / 25 mm / 50 mm / 75 mm / 100 mm / Personalizada |
| E | Conexión Eléctrica: | Rosca M20×1.5 / Rosca G1/2 Ignífuga / M12×1 Aviación |
| R | Rango de Temperatura: | Ver tabla de rangos estándar |
| M | Pantalla Local: | LCD / LED |
