4DHNR22ME Copeland: Todo lo que Necesitas Saber Sobre Este Compresor de Refrigeración
El compresor 4DHNR22ME de Copeland es un componente esencial en muchos sistemas de refrigeración industriales. Si has llegado hasta aquí, probablemente tengas curiosidad sobre cómo funciona, sus aplicaciones, o por qué es tan relevante en el mundo industrial. No te preocupes, porque en este artículo cubriremos todos esos aspectos y más.
¿Te has preguntado alguna vez cómo los sistemas de refrigeración industrial pueden mantener grandes volúmenes de productos a temperaturas precisas? Detrás de ese rendimiento eficiente se encuentran compresores como el 4DHNR22ME de Copeland, una pieza crítica que juega un papel fundamental en las cadenas de frío de muchas industrias.

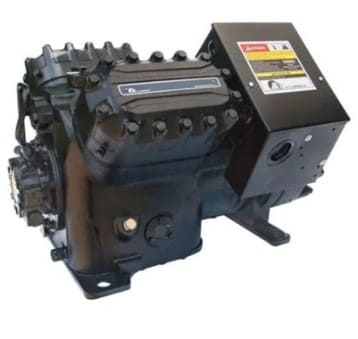

Compresor Copeland Discus 4DHNR22ME-TSK-C00
Compresor Copeland Discus 4DHNR22ME-TSK-C00
Datos Técnicos
HCFC, R-22, 60 Hz, 3 -phase, 420 V
Low Temperature
Performance
Evaporator Temp. (ºF) 45 35
Condensing Temp. (ºF) 130 105
Return Gas Temp. (ºF) 65 55
Liquid Temp. (ºF) 115 90
Capacity (Btu/hr) 262000 254000
Power (W): 23700 18200
EER (Btu/Wh): 11.1 14.0
Mass Flow (Ibs/hr): 3840 3380
Current (Amps): 36.2 29.6
Sound Data
Sound Power (dBA): NA
Vibration (mils(peak-peak)): 3.7 MAX
Record Date: 2011-10-27
Compresor Copeland Discus 4DHNR22ME-TSK-C00
Mechanical
Displ(in^3/Rev): 50.05
Displ(ft^3/hr): 3041.24
Overall Length (in): 26.28
Overall Width (in): 20.50
Overall Height (in): 17.81
Mounting Length (in): 15.00
Mounting Width (in): 12.00
Mounting Height (in): 19.00*
Suction Size (in) Type: 2 1/8 Sweat
Discharge Size (In) Type: 1 3/8 Sweat
Initial Oil Charge (oz): 115
Oil Recharge (oz): 105
Net Weight (ibs): 450.0
Internal Free Volume (in^3): NA
Horse Power: 20.00
*Overall compressor height on Copeland Brand Product´s specified mounting grommets.
Compresor Copeland Discus 4DHNR22ME-TSK-C00
Electrical
LRA-High*(Amp): 214.0
LRA Low*(Amp): NA
LRA-Half Winding(Amp):
MCC (Amps): 57.5
Max Operating Current(Amp): NA
RLA(=MCC/1.4;use for contactor selection (Amp):41.1
RLA(=MCC/1.56;use for breaker & wire size selection)(Amp): 36.9
RPM:
UL File No: SA-
UL File Date:
*Low and High refer to the low and high nominal voltage ranges for which the motor is approved.
Capacitors
Type: NA
Part No: NA
Low MFD: NA
High MFD: NA
Volts: NA
User Description: NA
Compresor Copeland Discus 4DHNR22ME-TSK-C00
Alternate Applications
Refrigerante: R-404A HFC
Voltaje:208/230
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-404A HFC
Voltaje:208/230
Fase: 3
Freq (Hz): 60
Aplicación:aire acondicionado
Refrigerante: R-404A HFC
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-404A HFC
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-404A HFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-404A HFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:aire acondicionado
Refrigerante: R-404A HFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-404A HFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-507 HFC
Voltaje:208/230
Fase:3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-507 HFC
Voltaje:208/230
Fase: 3
Freq (Hz): 60
Aplicación:Aire acodicionado
Refrigerante: R-507 HFC
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-507 HFC
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-507 HFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Resumen del compresor
Refrigerante: R-507 HFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:aire acondiciondo
Refrigerante: R-507 HFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-507 HFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-22 HCFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-22 HCFC
Voltaje:208/230
Fase: 3
Freq (Hz): 60
Aplicación:aire acondicionado
Refrigerante: R-22 HCFC
Voltaje:208/230
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-22 HCFC
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-22 HCFC
Voltaje::380/400
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: 22 HCFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-22 HCFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-407C HFC
Voltaje:208/230
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-407A HFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:aire acondicionado
Refrigerante: R-407a HFc
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-407A HFC
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-407F HFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:aire acondicionado
Refrigerante: R-407F HFC
Voltaje:208/230
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-407F HFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:Aire acondiconado
Refrigerante: R-407F HFC
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-407F HFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-407F HFC
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-407F HFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-407F HFC
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:aire acondicionado
Refrigerante: R-448A HFO
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-448A HFO
Voltaje:208/230
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-448A HFO
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-448A HFO
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-449A HFO
Voltaje:460
Fase: 3
Freq (Hz): 60
Aplicación:temperatura media,baja condensación
Refrigerante: R-449A HFO
Voltaje:208/230
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-449A HOC
Voltaje:380/400
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
Refrigerante: R-449A HFO
Voltaje:200
Fase: 3
Freq (Hz): 50
Aplicación:temperatura media,baja condensación
¿Qué es el Compresor 4DHNR22ME de Copeland?
El 4DHNR22ME es un compresor semihermético fabricado por Copeland, una marca reconocida globalmente por sus soluciones de refrigeración eficientes y duraderas. Los compresores semiherméticos son conocidos por su capacidad de ser reparados y mantenidos con facilidad, a diferencia de los herméticos, que suelen sellarse por completo.
Características Principales del 4DHNR22ME
- Modelo: 4DHNR22ME
- Marca: Copeland
- Tipo: Semihermético
- Refrigerante: Compatible con múltiples refrigerantes, incluyendo R404A y R507.
- Capacidad: Su capacidad de enfriamiento es adecuada para aplicaciones industriales medianas y grandes.
¿Por qué elegir el 4DHNR22ME?
Los compresores Copeland han sido una elección confiable para industrias que requieren un rendimiento constante y eficiente en sus sistemas de refrigeración. El 4DHNR22ME destaca por:
- Durabilidad: Diseñado para soportar condiciones exigentes, este modelo está fabricado con materiales de alta calidad que prolongan su vida útil.
- Eficiencia Energética: Su diseño optimizado reduce el consumo energético, lo que se traduce en menores costos operativos.
- Mantenimiento Simple: Al ser semihermético, permite reparaciones y revisiones sin necesidad de reemplazar el compresor completo.
Aplicaciones del 4DHNR22ME en la Industria
El 4DHNR22ME de Copeland es usado en una amplia gama de aplicaciones industriales. Aquí algunos ejemplos:
1. Refrigeración Comercial e Industrial
Este compresor es ideal para sistemas de refrigeración en supermercados, fábricas de procesamiento de alimentos, y almacenes de almacenamiento en frío. Gracias a su capacidad de manejar grandes volúmenes de refrigerante, es una opción confiable para mantener temperaturas precisas en espacios de almacenamiento masivo.
2. Procesamiento de Alimentos
En la industria de alimentos y bebidas, mantener una cadena de frío estable es crucial para la calidad y seguridad del producto. El 4DHNR22ME ofrece una solución eficiente para garantizar que los productos perecederos mantengan su frescura durante el procesamiento y almacenamiento.
3. Instalaciones de Climatización
Este compresor también se utiliza en sistemas de climatización de grandes edificios comerciales o industriales, donde la demanda de enfriamiento es alta y constante.
4. Aplicaciones Especiales
En algunos sectores específicos, como la farmacéutica o la bioquímica, donde se requiere un control exacto de la temperatura, el 4DHNR22ME puede ser parte de la solución ideal para mantener condiciones óptimas en la producción o almacenamiento de productos sensibles.
¿Cómo Funciona el Compresor 4DHNR22ME?
El compresor 4DHNR22ME opera mediante la compresión de refrigerantes gaseosos, lo que permite que el gas se enfríe y circule a través del sistema de refrigeración. El proceso de compresión aumenta la presión y temperatura del refrigerante, facilitando la transferencia de calor y el enfriamiento del ambiente circundante.
Este modelo se destaca por su robusto diseño, que asegura un ciclo de compresión eficiente, minimizando pérdidas y optimizando el rendimiento del sistema en el que se instala.
Tipos de Refrigerantes Compatibles
Uno de los aspectos más atractivos del 4DHNR22ME es su versatilidad para trabajar con diferentes refrigerantes. Este compresor es compatible con una variedad de refrigerantes, como:
- R404A
- R507
- R134a
Esto lo convierte en una opción flexible para diferentes necesidades y normativas ambientales.
Preguntas Frecuentes
¿Cuáles son las aplicaciones del compresor 4DHNR22ME?
El 4DHNR22ME se utiliza en refrigeración industrial y comercial, climatización, procesamiento de alimentos y aplicaciones especiales como la farmacéutica.
¿Qué refrigerantes son compatibles con el 4DHNR22ME?
Es compatible con refrigerantes como R404A, R507 y R134a.
¿Cuáles son los problemas más comunes en el uso del 4DHNR22ME?
Los problemas comunes incluyen sobrecalentamiento, falta de mantenimiento, ajustes incorrectos de presión y fallos eléctricos.
¿Por qué es importante realizar un mantenimiento regular?
El mantenimiento regular prolonga la vida útil del compresor y previene problemas como el sobrecalentamiento y los fallos mecánicos.
Precio del Compresor 4DHNR22ME
El precio del 4DHNR22ME varía dependiendo de la región, el proveedor y las especificaciones adicionales que puedas necesitar para tu instalación. En general, el rango de precio puede oscilar entre los $3,000 y $5,000 USD. Es importante solicitar una cotización personalizada para obtener un precio exacto, ya que factores como el volumen de compra o los acuerdos comerciales pueden influir en el costo final.
Contáctanos en VVA Industrial
En VVA Industrial, somos expertos en la comercialización de soluciones industriales, incluidos compresores como el 4DHNR22ME de Copeland. Si tienes alguna duda o necesitas asesoría técnica para tu proyecto, no dudes en ponerte en contacto con nosotros.
