ROTÁMETRO TECFLUID

Descripción

ROTÁMETRO TECFLUID



DEFINICION.



Un rotámetro es un dispositivo de medición de flujo que se basa en medir la caída de presión en un tubo. Consta de un tubo vertical por el que fluye líquido o gas, y una bola o flotador que se mueve hacia arriba o hacia abajo en el tubo dependiendo del caudal. La posición del flotador corresponde al caudal y se puede leer en una escala graduada en el tubo.



Un medidor de flujo es un instrumento de medición que determina el caudal (cantidad de fluido que se mueve a través de una tubería por unidad de tiempo) y la velocidad del flujo de la tubería.) de líquidos y gases que funcionan con una caída de presión constante.

Este instrumento, de forma cilíndrica y superficie variable, dispone de un flotador en su interior. Su medición se basa en la capacidad que tiene el flujo de un fluido de desplazar verticalmente el elemento sensible y por tanto de aumentar su superficie de paso, alcanzando una altura directamente proporcional al flujo.



Su uso es bastante común y sencillo. Tiene una escala lineal, un amplio rango de medición, es sencillo de instalar y mantener, y está fabricado en diferentes materiales dependiendo del rango de presiones y temperaturas en el que operará.



ROTAMETRO TECFLUID TIPO DP65



Fabricante:     TECFLUID

Ref. Rodavigo: 536DP65

UNSPSC:          39121427



Instrumento para medir el caudal o gasto volumétrico de un fluido.



La metrología, la medición y el trazado se componen de instrumentos que sirven para estudiar las magnitudes en una aplicación para disminuir la incertidumbre que puedan generar.



Las máquinas y las herramientas son instrumentos que tienen como fin realizar una tarea mecánica al aplicarse algún tipo de fuerza sobre ellas o al utilizar algún tipo de fuente de energía. Hay una gran variedad, como herramientas de corte, de sujeción, de golpe, de unión, de montaje o de medición.

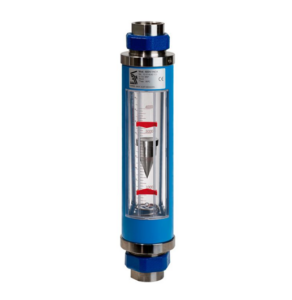

Serie 6000 | Rotámetro de caudal de área variable



Medidor de caudal de área variable para líquidos y gases



Medidores de caudal de tubo de vidrio



Fácil instalación

Indicación de caudal por lectura directa

Baja pérdida de carga

Escalas calibradas en l/h, m3/h, kg/h, l/min, %, etc.

Protecciones contra roturas accidentales del tubo de medida

Rango de caudal:

Agua: 2,5 l/h … 50 m3/h

Aire: 45 Nl/h … 1500 Nm3/h

Precisión: 1,6% (qG=50%)

Conexiones:



Conexiones roscadas BSP o NPT: ½” … 3”

Bridas EN 1092-1 o ASME B16.5: DN15 … DN80 / ½” … 3”

Conexiones para encolar PVC o para soldar EN 1.4404 (AISI 316L)

Conexiones sanitarias según ISO 2852, SMS 1145, DIN 11851, TRI-CLAMP®





Materiales:



Tubo de medida: vidrio borosilicato

Montura: acero galvanizado y pintado, EN 1.4301 (AISI 304)

Pantalla de protección: policarbonato (resistente a UV)

Partes en contacto con el fluido: acero galvanizado y pintado, EN 1.4404 (AISI 316L), PVC, PP, PTFE, PVDF

Flotador: EN 1.4404 (AISI 316L), aluminio, PVC, PP, PTFE, PVDF



Opciones:



1 o 2 automatismos

Transmisor electrónico con salida analógica 4-20 mA para zona segura o potencialmente explosiva (protección Ex ia IIC T6, certificado ATEX). Protocolo HART, FIELDBUS y PROFIBUS disponible bajo demanda



Aplicaciones



Tratamiento de aguas

Control de caudales de calefacción y refrigeración

Laboratorios de investigación

Control de quemadores a gas

Industrias químicas y hornos de tratamiento térmico

Bancos de ensayo

Modelos

6001 conexión rosca BSP / NPT o PVC para encolar / EN 1.4404 para soldar

6002 conexión brida EN 1092-1. Otras bajo demanda

6011 conexión sanitaria DIN 11851

6013 conexión sanitaria CLAMP ISO 2852, TRI-CLAMP®

6015 conexión sanitaria SMS 1145

6000-Fe todos los componentes en acero galvanizado y pintado

6000-INOX partes en contacto con el fluido en EN 1.4404 (AISI 316L). Otros componentes en acero galvanizado y pintado

6000-INOX TOTAL todos los componentes en EN 1.4404 (AISI 316L), excepto montura en EN 1.4301 (AISI 304)

6000-PVC partes en contacto con el fluido en PVC. Otros componentes en acero galvanizado y pintado

6000-PP partes en contacto con el fluido en PP. Otros componentes en acero galvanizado y pintado

6000-PTFE partes en contacto con el fluido en PTFE. Otros componentes en acero galvanizado y pintado

6000-PVDF partes en contacto con el fluido en PVDF. Otros componentes en acero galvanizado y pintado

Características técnicas



Precisión, según VDI/VDE 3513 hoja 2 (qG=50%): 1,6%

Escalas directas en unidades de caudal o en %

Rango de escala: 10:1

Temperatura del fluido: -20ºC … +80ºC

Temperatura ambiente: -20ºC … +60ºC

Presión de trabajo: de 5 a 15 bar máx., dependiendo del tamaño del caudalímetro

Conexiones:



Conexiones roscadas BSP o NPT: ½” … 3”

Bridas EN 1092-1 o ASME B16.5: DN15 … DN80 / ½” … 3”

Conexiones sanitarias según ISO 2852, SMS 1145, DIN 11851, TRI-CLAMP®

Longitud tubo de medida: 300 mm

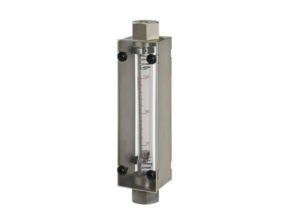

Serie 60M1 | Rotámetro de caudal de área variable



Longitud de montaje reducida y construcción muy compacta, especialmente indicada para paneles de control

Fácil instalación

Montaje vertical, flujo ascendente

Escalas de lectura directa en l/h, %

Otras escalas para líquidos y gases bajo demanda

Rango de caudal:

– Agua: 0,1 l/h … 100 l/h

– Aire: 1 Nl/h … 3600 Nl/h

Precisión: 3% (qG=50%)

Conexiones: ¼” o ½” BSP / NPT

Materiales:

Tubo de medida: vidrio borosilicato

Partes en contacto con el fluido: EN 1.4404 (AISI 316L)

Flotador: EN 1.4404 (AISI 316L), vidrio, plástico, cerámica

Juntas: NBR, VITON®, EPDM

Indicación local

Aplicaciones



Paneles de control y plantas piloto

Control y medida en maquinaria

Laboratorios de control e investigación

Depuración de aguas

Refrigeración industrial y de proceso

Control de quemadores de gas y hornos de tratamiento

Industrias químico-farmacéuticas y cosméticas



Características técnicas



Precisión, según VDI/VDE 3513 hoja 2 (qG=50%): 3%

Escalas calibradas en l/h, %. Otras unidades y escalas especiales para líquidos y gases bajo demanda

Rango de escala: 10:1

Temperatura del fluido: -20ºC … +80ºC

Temperatura ambiente: -20ºC … +80ºC

Presión de trabajo: 15 bar máx.

Conexiones: ¼” o ½” BSP / NPT

Longitud tubo medida: 150 mm

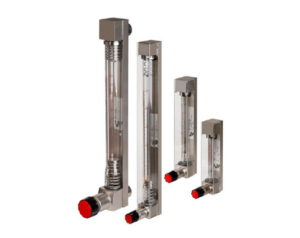

Serie 2000 | Rotámetro de caudal de área variable

Tecfluid

Medidor de caudal de área variable para pequeños caudales de líquidos y gases

Medidores de caudal de tubo de vidrio



Longitud de montaje reducida y construcción muy compacta, especialmente indicada para paneles de control

Fácil instalación. No es necesario tramo recto antes o después del medidor

Montaje vertical, flujo ascendente, con entrada y salida posterior horizontal

Válvula de paso fino para regulación de caudal incorporada (opcional sin válvula de regulación)

Escalas calibradas en l/h, l/min, %, etc

Rango de caudal:



Agua: 0,1 l/h … 1000 l/h

Aire: 1 Nl/h … 30 Nm3/h

Precisión:



Modelo 2100: 3,5% (qG=50%)

Modelo 2150: 3% (qG=50%)

Modelos 2300 / 2340: 1,6% (qG=50%)

Conexiones:



2100 / 2150 / 2300: ¼” BSP / NPT

2340: ½” BSP / NPT

Materiales:

– Tubo de medida: vidrio borosilicato

– Partes en contacto con el fluido: EN 1.4404 (AISI 316L)

– Flotador: EN 1.4404 (AISI 316L), aluminio, vidrio, plástico, cerámica

Indicación local

Opciones:



1 o 2 automatismos

Reguladores de caudal constante RCA o RCD



Aplicaciones



Paneles de control y plantas piloto

Control y medida en maquinaria

Laboratorios de control e investigación

Depuración de aguas y sistemas de refrigeración

Quemadores de gas y hornos de tratamiento térmico

Industrias químico-farmacéuticas y cosméticas

Control de nivel con reguladores RCD

Modelos



2100 longitud de tubo de medida 100 mm

2150 longitud de tubo de medida 150 mm

2300 longitud de tubo de medida 300 mm

2340 longitud de tubo de medida 300 mm

Características técnicas

Precisión, según VDI/VDE 3513 hoja 2 (qG=50%):



2100: 3,5%

2150: 3%

2300 / 2340: 1,6%





Serie 2000

Paneles de control en general, plantas piloto, control y medida en maquinaria, depuración de aguas (ósmosis), control de quemadores de gas, refrigeración industrial y de proceso, hornos de tratamiento, entre otros.



Descripción del producto



Medidores de área variable para pequeños caudales de gases y líquidos.



Longitud de montaje reducida y construcción muy compacta, especialmente indicada para paneles de control.



Fácil instalación. Válvula de regulación incorporada con rosca de paso fino que permite regular con precisión el caudal.

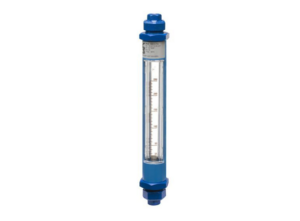

Serie 6000

Medidores de caudal de área variable con tubo de vidrio.

Son de fácil instalación y sin necesidad de tramos rectos, con protecciones contra roturas accidentales del tubo de medida.



Rango de medición

2,5 l/h … 40 m3/h H2O

40 Nl/h … 1200 Nm3/h aire



Precisión

±1,6% f.e.



Conexiones

Bridas DIN DN15 … DN80

Conexión roscada 1/2” … 3” BSP

Encolar PVC

Conexión soldada INOX, otras bajo demanda



Materiales

Tubos medida: vidrio cónico de borosilicato, longitud 300 mm

Partes en contacto con fluido: Hierro,EN 1.4404 (AISI316L),PVC, PP, PTFE …



Opciones

1 ó 2 automatismos interruptores biestables de caudal (tipo reed)

Transmisor electrónico con salida analógica 4-20 mA (máx. de resolución 18 pts.)

Protocolos HART ™, Profibus, Fieldbus bajo demanda
