ROTÁMETRO DE AGUA

Descripción

ROTÁMETRO DE AGUA



DEFINICION.

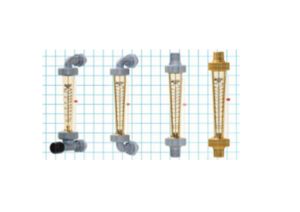

Un rotámetro es un dispositivo de medición de flujo que se basa en medir la caída de presión en un tubo. Consta de un tubo vertical por el que fluye líquido o gas, y una bola o flotador que se mueve hacia arriba o hacia abajo en el tubo dependiendo del caudal. La posición del flotador corresponde al caudal y se puede leer en una escala graduada en el tubo.



Un medidor de flujo es un instrumento de medición que determina el caudal (cantidad de fluido que se mueve a través de una tubería por unidad de tiempo) y la velocidad del flujo de la tubería.) de líquidos y gases que funcionan con una caída de presión constante.

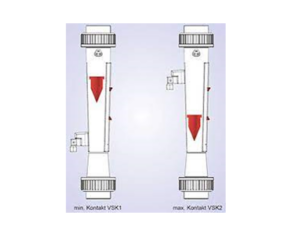

Este instrumento, de forma cilíndrica y superficie variable, dispone de un flotador en su interior. Su medición se basa en la capacidad que tiene el flujo de un fluido de desplazar verticalmente el elemento sensible y por tanto de aumentar su superficie de paso, alcanzando una altura directamente proporcional al flujo.



Su uso es bastante común y sencillo. Tiene una escala lineal, un amplio rango de medición, es sencillo de instalar y mantener, y está fabricado en diferentes materiales dependiendo del rango de presiones y temperaturas en el que operará.



Medición del flujo de agua y glicol mediante rotámetro metálico.



El rotámetro de tubo metálico se puede utilizar para medir líquidos, gases y vapor. Se puede utilizar como indicador de flujo local sin fuente de alimentación externa. Y Silver Automation Instruments Limited puede proporcionar rotámetro con salida de pulso, salida de 4-20 mA y salidas de relé para diferentes tipos de control de procesos.

La mejor parte del medidor de flujo de área variable es que puede medir fluidos de bajo flujo que otros tipos de medidores de flujo pueden manejar. A continuación, enumeramos dos aplicaciones de medidores de flujo VA de tubo metálico para medir el flujo de agua y glicol.



medición del flujo de glicol

tipo de medidor de flujo: medidor de flujo/rotámetro de zona variable

1. de etiqueta: ft-5202

rango de medición de flujo: 0.53 a 5.3 m3/h tamaño

del cuerpo: 1″

precisión: – +1.6%

longitud total: 250 mm

conexión al proceso: ansi b 16.5 1 »

prensa rf.: clase 300

material del cuerpo: 304ss

material de las piezas húmedas: 316ss

material del flotador: 316ss

fluido de proceso: trietilenglicol

prensa de funcionamiento.: 4,21 mpa

funcionamiento. temperatura.: 600 c

std densidad: 1097.3 kg/m3

viscosidad dinámica: 9.8549 cp

clase a prueba de explosión: exiallbt4

prueba de caja: ip65

tamaño y no. de conexión eléctrica: 1/2″ npt (f) / 2

señal de salida: sistema de dos hilos 4 -20ma

fuente de alimentación: 24 vdc



Respuesta a la aplicación de medición de flujo de Glygol



Después de verificar las especificaciones, elegimos el siguiente tipo de medidor de flujo de área variable:

HH50-25-L-M2-D-K1-X-R1-X

Medidor de flujo de área variable HH50-Silver Automation Instruments, dirección de flujo de abajo hacia arriba.

Medidor de flujo de 25 tamaños 25 mm

Medio medido en L:

M2 líquido – Tipo de suministro cuerpo de carcasa cuadrada, puntero mecánico que muestra el caudal instantáneo, pantalla LCD del caudal instantáneo/acumulado Fuente de

alimentación de dos cables D- 24 V CC, salida de señal de 4-20 mA, sin retroiluminación K1 – Sin alarma ni salida de pulsos

Medición del flujo de agua, medidor de agua

A continuación, se muestra el detalle de la consulta sobre el rotámetro:

Agradezco que pueda ayudarme a cotizar el equipo de su empresa para su reemplazo. Mire necesito de su ayuda para obtener una cotización para la aprobación del siguiente equipo

Rotámetro



INDICADOR DE FLUJO, TIPO ROTAÍMETRO DE TUBO METÁLICO:



Tubo de metal

Material del extremo húmedo del rotámetro, SS316L

Presión PN40

Clase de precisión del sensor de flujo 1,6% (V2524)

– Conexión: 1″ ASME 150 lb (C)

– Presión: ASME 150 lb, longitud 250 mm

– Superficie de la junta de brida: forma RF

– Medida de cono: K25.1

– Flotador: T IV (3)

– Indicación: M40

– Contactos: Sin

– Salidas: Salida 4-20mA + visualización del volumen totalizador para indicación local

– Homologaciones: Sin

– Opciones de indicación: Sin

– Identificación: Sin

– Confirmación general: Opcional

– Confirmación de precisión: Opcional

– Prueba de presión y fuga: Opcional

– Prueba/Certificación de materiales: Opcional

– Prueba de tintas penetrantes: Opcional

– Examen de rayos X: opcional

– Prueba de dureza: opcional

– Limpieza especial: opcional

– Dirección del flujo: vertical de abajo hacia arriba

– Promedio a medir: agua

ROTÁMETRO PARA MEDICIÓN DE CAUDAL DE AIRE Y AGUA 10/100 L/H DN32 1/2″ 210 MM

Fabricante:     GENÉRICO

Árbitro. Rodavigo:     1247720500100

UNSPSC:          39121427



Los rotámetros son dispositivos que miden el caudal volumétrico de un fluido que fluye a través de un tubo cerrado.



La metrología, la medición y el rastreo están compuestos por instrumentos que permiten el estudio de cantidades en una aplicación para reducir las incertidumbres que puedan surgir.

Las herramientas son instrumentos cuya finalidad es realizar tareas mecánicas cuando se les aplica un tipo de fuerza. Existe una gran variedad, como herramientas de corte, fijación, soplado, unión, montaje o medición.









ROTÁMETRO PARA MEDICIÓN DE CAUDAL DE AIRE Y AGUA 4-40L/M 3/4″ NPT-M REF. AZUL-BLANCO F-45750L-B12

Fabricante:     AZUL BLANCO

Árbitro. Fabricante:   F-45750L-B12

Árbitro. Rodavigo:     124F45750L12

UNSPSC:          39121427

Los rotámetros son dispositivos que miden el caudal volumétrico de un fluido que fluye a través de un tubo cerrado.



La metrología, la medición y el rastreo están compuestos por instrumentos que permiten el estudio de cantidades en una aplicación para reducir las incertidumbres que puedan surgir.



Las herramientas son instrumentos cuya finalidad es realizar tareas mecánicas cuando se les aplica un tipo de fuerza. Existe una gran variedad, como herramientas de corte, fijación, soplado, unión, montaje o medición.

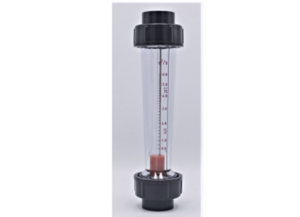

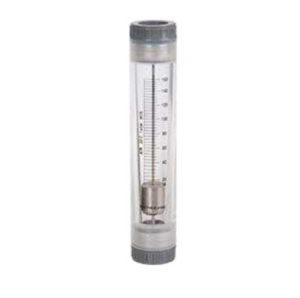

Rotámetro flotante 0,6~6 m3/hora



Material: (tornillos, flotador, conexiones): ABS, parte transparente de ASA

Junta: junta unida, el diámetro interior del tubo de conexión 40 mm

Temperatura: 0°C a 60°C

Máx. presión: 0,6 MPa

Medio: líquido (agua, principio débil, ácido débil)

Conexión: roscada

Precisión de medición: ±4%

Flujo: ver productos individuales

Medidas: ver productos individuales

Caudal: 0,6 – 6 m³/hora (600–6.000 l/hora)

Sello: Vitona



USAR:

En industria química, industria ligera, farmacia, industria alimentaria, aplicación en protección ambiental, etc.



Resistencia química ABS/ASA:

Se hincha en ácido acético glacial, tetracloruro de carbono e hidrocarburos aromáticos.

Degradarse en ácido sulfúrico concentrado y ácido nítrico. Son solubles en ésteres, cetonas, y acetona.

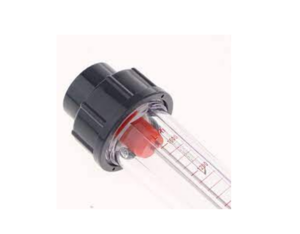

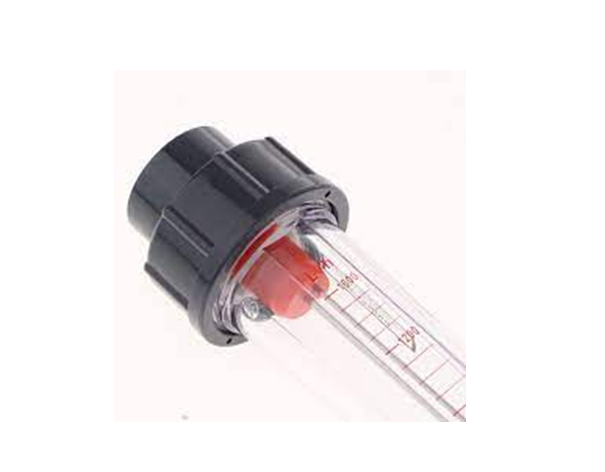

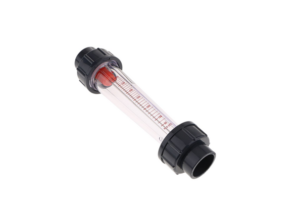

Medidor de flujo del rotámetro C del tubo de medición del flujo de agua líquida



Puntos fuertes Medidor de flujo de marca genérica Rotámetro C Tubo Medición de flujo de agua líquida.

La descripción:



Carcasa de material ABS.

Viene con un rendimiento anticorrosión del 30%.

Estructura racional, ligera y de pequeñas dimensiones.

Tubería cónica difícil de romper.

Ampliamente utilizado para la industria química, la industria medioambiental, la industria de la restauración, etc.

especificación:



Tipo: LSZ

Material: ABS

Rango de flujo: 60-600L/H; 100-1000L/H; 160-1600L/H

Diámetro nominal: aprox. DN25 (también 32 mm)

Presión de trabajo: ≤0.6MPa

Temperatura de funcionamiento: 0~60 ℃

Error de precisión: ±4%

Medio aplicable: líquido, agua

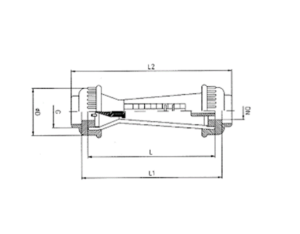

Carta del tamaño:

Longitud: aprox. 240 mm/9,44 pulgadas

Diámetro: aprox. 38 mm/1,49 pulgadas



El paquete incluye:

Medidor de flujo de tubo de 1 pieza
