Descripción

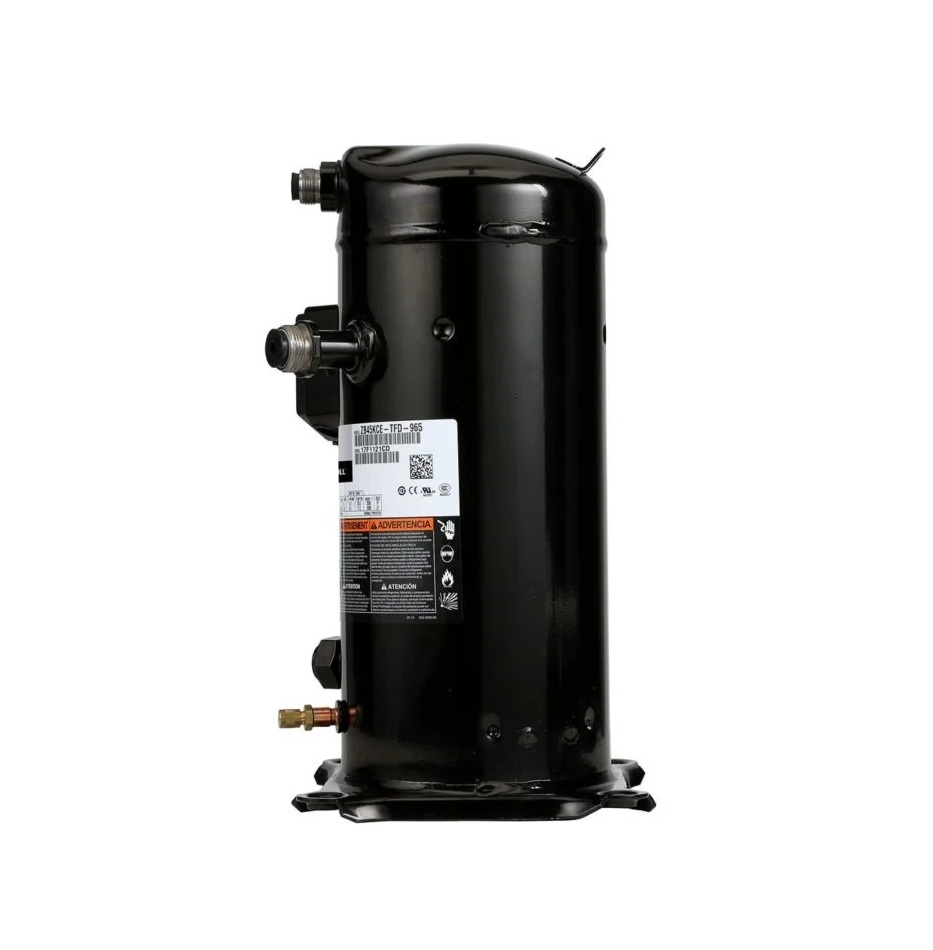

Compresor Copeland Scroll ZB19KC-PFV de 2.5 HP está diseñado para aplicaciones de alta y media temperatura comercial utilizando refrigerante R-22. Ofrece un rendimiento nominal de 26,700 BTU/h en alimentación monofásica (208/230V @ 60Hz), combinando alta eficiencia energética, bajo nivel de ruido y durabilidad industrial en sistemas de refrigeración.
Desglose de la Clave (Modelo ZB19KC-PFV)
| Componente | Clave / Dato | Significado / Valor |
| Prefijo de Serie: | ZB | Scroll para media / alta temperatura |
| Tamaño / Capacidad: | 19 | Capacidad nominal (19,000 BTU a condiciones estándar) |
| Variación del Modelo: | K | Revisión técnica / diseño Copeland |
| Aceite: | C | Carga de aceite mineral / alquilbenceno |
| Protección / Motor: | P | Protección interna del motor |
| Alimentación Eléctrica: | FV | 208/230V / 1 Fase / 60 Hz |
Opciones de Configuración de Fábrica (BOM)
| Lista (BOM) | Conexión Succión | Ø Succión | Conexión Descarga | Ø Descarga | Conexión Eléctrica | Kit de Montaje |
| 205 | Tubo liso (Stub) | 3/4″ | Tubo liso (Stub) | 1/2″ | Estándar | No |
| 230 | Tubo liso (Stub) | 3/4″ | Tubo liso (Stub) | 1/2″ | Flag Terminal | Sí |
| 240 | Rotalock | 1 1/4″ | Rotalock | 1″ | Flag Terminal | Sí |
Especificaciones Mecánicas
| Parámetro | Valor / Detalle |
| Potencia nominal: | 2.5 HP |
| Desplazamiento: | 2.39 pulg³/rev (41.6 cm³/rev) |
| Carga inicial de aceite: | 49 oz (1.45 L) |
| Peso de embarque: | 62 lb (28.1 kg) |
| Dimensiones (L x A x H): | 9.73″ × 9.29″ × 14.56″ (24.7 × 23.6 × 37.0 cm) |
| Distancia entre barrenos de base: | 7.5″ × 7.5″ (19.0 × 19.0 cm) |
Especificaciones Eléctricas
| Parámetro | Valor |
| Voltaje / Frecuencia / Fases: | 208-230V / 60 Hz / 1 monofásico |
| Velocidad (RPM): | 3500 RPM |
| Corriente de Rotor Bloqueado (LRA): | 73.0 A |
| Corriente Máxima Continua (MCC): | 22.0 A |
| RLA para Selección de Contactor (MCC ÷ 1.4): | 15.7 A |
| RLA para Calibre de Cable e Interruptor (MCC ÷ 1.56): | 14.1 A |
Rendimiento Publicado
| Refrigerante | Frecuencia | Alimentación | Capacidad | Aplicación |
| R-22 | 60 Hz | 208/230V – 1F | 26,700 BTU/h | Media / Alta Temperatura |
Lista de Verificación Antes de la Instalación
-
Protección y Calibre: Seleccionar el interruptor térmico y cable usando RLA de 14.1 A y contactor basado en 15.7 A.
-
Acometida Eléctrica: Verificar que la fuente soporte el pico de arranque de 73.0 A (LRA).
-
Conexiones de Tubería: Confirmar la versión de conexiones de la unidad a reemplazar (tubo liso 3/4″ x 1/2″ o rosca Rotalock).
-
Nivel de Aceite: Ajustar el nivel tras estabilizar el sistema con la carga estándar de 49 oz.
-
Anclaje de Base: Verificar la coincidencia del patrón de agujeros de 7.5″ × 7.5″.
