Descripción

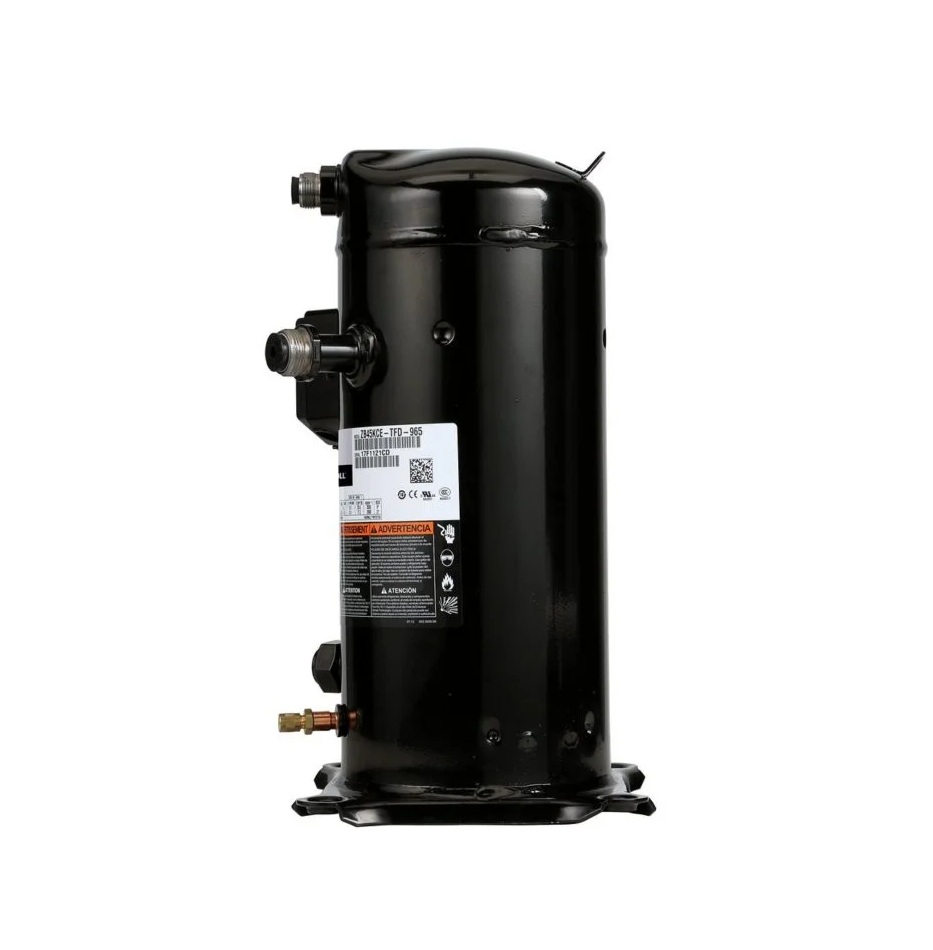

compresor Copeland Scroll ZB19KC-PFJ de 2.5 HP está diseñado para aplicaciones de alta temperatura con refrigerante R-22. Ofrece una capacidad frigorífica de 26,700 BTU/h (en condición nominal a 60 Hz) y un desplazamiento de 2.4 cu.in/rev, siendo la referencia ideal para reemplazos de equipo original y centrales de refrigeración.
Versiones de Armado de Fábrica
| Clave | Modelo de Fábrica | Succión | Descarga | Piezas de Montaje |
| 550 | ZB19KC-PFJ | Stub 3/4″ (Tubo liso) | Stub 1/2″ (Tubo liso) | No |
| 551 | ZB19KC-PFJ | Rotalock 1 1/4″ | Rotalock 1″ | No |
Especificaciones Mecánicas
| Parámetro | Valor / Detalle |
| Potencia nominal: | 2.5 HP |
| Desplazamiento: | 2.4 cu.in/rev (39.3 cm³/rev) |
| Conexión de succión (estándar 550): | 3/4″ Stub (Tubo liso) |
| Conexión de descarga (estándar 550): | 1/2″ Stub (Tubo liso) |
| Carga inicial de aceite: | 38 oz (1.12 L) |
| Dimensiones (Largo × Ancho × Alto): | 9.73″ × 9.29″ × 14.56″ |
| Separación de barrenos: | 7.5″ × 7.5″ |
| Peso de embarque: | 62 lb (28.1 kg) |
Especificaciones Eléctricas
| Parámetro | Valor / Detalle |
| Voltajes de catálogo: | 265 V / 220–240 V (1 Fase) |
| Frecuencias: | 50 Hz / 60 Hz |
| Velocidad nominal (RPM): | 3500 RPM |
| LRA (Corriente de rotor bloqueado): | 61.0 A |
| MCC (Corriente máxima continua): | 18 A |
| RLA (Para selección de contactor – MCC ÷ 1.4): | 12.9 A |
| RLA (Para selección de interruptor/cable – MCC ÷ 1.56): | 11.5 A |
Rendimiento por Condición de Operación
| Refrigerante | Frecuencia | Alimentación | Capacidad | Aplicación |
| R-22 | 60 Hz | 265 V · 1 F | 26,700 BTU/h | Alta Temperatura |
| R-22 | 50 Hz | 220/240 V · 1 F | 22,200 BTU/h | Alta Temperatura |
Puntos de Verificación Antes del Montaje
-
Protecciones eléctricas: Seleccionar el contactor con RLA 12.9 A e interruptor/cableado con RLA 11.5 A (calculados desde MCC 18 A). Prever un pico de arranque de 61 A (LRA).
-
Conexiones de tubería: Confirmar el diámetro existente (succión 3/4″ y descarga 1/2″) antes de la instalación para evitar adaptaciones no contempladas.
-
Base de montaje: Verificar que la plantilla de barrenos de la base coincida con la medida estándar de 7.5″ × 7.5″.
-
Aceite y refrigerante: Viene cargado de fábrica con 38 oz de aceite. No alterar el tipo de refrigerante especificado (R-22) para garantizar el retorno de aceite y presiones correctas.
