Descripción

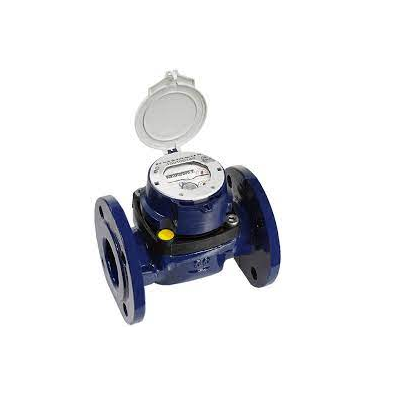

¿Qué es un caudalímetro tipo woltman, Medidor de caudal tipo woltman?
Basado en el concepto de área variable, un instrumento que mide un fluido por su velocidad en función de su viscosidad y densidad.
¿Qué tipos de caudalímetro tipo woltman hay?
Tenemos los siguientes tipos de caudalímetros ultrasónicos:
- Caudalímetro de Ultrasonidos
- Caudalímetro Electromagnéticos
- Caudalímetro de inserción
¿Cuáles son las principales marcas de tipo woltman, Medidor de caudal tipo woltman?
*Para caudalímetros o relacionados ya no busquen marcas porque ya las tengo todas las marcas escritas.
¿Cómo se instala un caudalímetro tipo woltman?
Si es necesario, se debe instalar un medidor de agua tipo Woltmann de acuerdo con algunas pautas Obtenga los mejores resultados de medición. Según el diseño del instrumento de Woltmann entrada de flujo, por lo que se debe considerar la turbulencia de los accesorios o válvulas Cerca del mostrador. Se recomienda instalar un tubo recto antes del medidor
Detrás de secciones de 10xDN* y 5xDN* para tamaños de 2″ a 12″ (*DN = diámetro nominal en pulgadas de la válvula)
¿Cuál es el precio de un caudalímetro tipo woltman?
Contamos con los mejores precios del mercado, solicita tu información.
¿Cómo hacer mantenimiento a un caudalímetro tipo woltman?
El mantenimiento de un caudalímetro tipo Woltman requiere varios pasos clave para asegurar su correcto funcionamiento y precisión. Primero, es esencial desconectar el caudalímetro de la red de suministro de agua y asegurar que no haya flujo de agua a través del dispositivo antes de comenzar cualquier trabajo. Luego, se debe desmontar el caudalímetro cuidadosamente, prestando atención a la orientación y posición de las partes internas para facilitar su posterior ensamblaje. Limpie todas las partes, especialmente las paletas y el rotor, utilizando agua limpia y un cepillo suave para eliminar cualquier residuo o sedimento que pueda haber acumulado. Es importante inspeccionar visualmente todas las partes para detectar signos de desgaste o daño, reemplazando cualquier componente defectuoso.
Una vez que las partes están limpias y en buenas condiciones, vuelva a ensamblar el caudalímetro siguiendo el procedimiento inverso al desmontaje. Asegúrese de que todas las juntas y sellos estén en su lugar y en buen estado para evitar fugas. Antes de reconectar el caudalímetro a la red, realice una prueba de funcionamiento en condiciones controladas para verificar que el dispositivo mide el flujo correctamente y sin fugas. Finalmente, registre todos los trabajos de mantenimiento realizados, incluyendo cualquier reemplazo de partes, para llevar un control detallado del estado y rendimiento del caudalímetro a lo largo del tiempo. Esto asegurará una operación continua y precisa, extendiendo la vida útil del equipo.
¿Cuáles son las aplicaciones de un caudalímetro tipo woltman?
- Medición para facturación de agua potable.
- Medición de caudales altos.
- Medición de caudal bajo.
- Control de fugas.
¿Cuáles son las ventajas y desventajas de un caudalímetro tipo woltman?
Ventajas:
– Ofrecen una excelente repetibilidad a corto plazo.
– Algunos modelos presentan un amplio campo de valores de medida y un buen comportamiento lineal.
– Disponen de salida digital tanto para la cantidad total del caudal como para la velocidad del fluido.
– Hay modelos de diseño compacto para velocidades de caudal establecidas.
– Ofrecen alta exactitud en determinadas condiciones (de campo de valores de medida, de viscosidad).
– La temperatura y la presión no imponen virtualmente límites de usabilidad.
– Alta fidelidad y resultados positivos en aplicaciones de fluidos lubricantes.
– Permiten la medición con fluidos agresivos y fluidos no conductores, incluidos los gases.
– Pérdidas de carga bajas.
– Ofrecen una respuesta puntual excelente.
Inconvenientes:
– Requieren tramos de entrada y de salida largos (20 veces el diámetro nominal para los tramos de entrada y 5 veces para los de salida, respectivamente).
– Los vórtices en el flujo les afectan fácilmente (esta situación se puede rectificar con acondicionadores de flujo).
– El desgaste de los pivotes (en general», por velocidades del fluido demasiado altas) causa desviaciones en la ejecución de estos caudalímetros y reduce su vida operativa.
– Los modelos de pequeño tamaño presentan limitaciones en su campo de valores de medida.
– Los fluidos pulsantes afectan a su correcto funcionamiento. En general, los valores dados por el caudalímetro en estos casos suelen ser demasiado altos.
– Si el fluido contiene partículas sólidas intrusas (caída de presión) es necesario un filtro corriente arriba.
– Todo el equipo ha de estar perfectamente limpio antes de iniciar los trabajos en el sistema (eliminar las virutas de soldadura, etc.).
¿Para qué sirve el caudalímetro tipo woltman?
Los caudalímetros woltman son instrumento de medida para la medición de caudal o gasto volumétrico de un fluido o para la medición del gasto másico y suele colocarse en línea con la tubería que transporta el fluido.
¿Cómo elegir un caudalímetro tipo woltman?
Para elegir un caudalímetro tipo Woltman, es esencial considerar varios factores clave. Primero, determine el rango de caudal que necesita medir, asegurándose de que el caudalímetro seleccionado cubra este rango con precisión. Evalúe las características del fluido, como su viscosidad, temperatura y la presencia de sólidos o impurezas, ya que estos pueden afectar el rendimiento del medidor. Verifique también las especificaciones de presión y el diámetro de la tubería donde se instalará el caudalímetro para garantizar compatibilidad.
¿Cuáles son las características del caudalímetro tipo woltman?
- Disco Seco, Manejo Magnético, Sensitivo a la acción, mínima perdida de presión.
- Sello vacío, el registro asegura que el disco se mantiene sin contacto con el agua y la lectura clara en un servicio de largo plazo.
- Materiales seleccionados de alta calidad, estable y confiables características.
- Datos Técnicos conforme al estándar internacional ISO 4064 (GB/T778-1996)
Cuales son diferencias entre:
¿Qué clases de caudalímetro tipo woltman?
Tenemos los siguientes caudalímetros tipo woltman:
- Caudalímetro de Ultrasonidos
- Caudalímetro Electromagnéticos
- Caudalímetro de inserción
Preguntas frecuentes Medidor de caudal tipo woltman
¿Cómo se clasifican el caudalímetro tipo woltman?
El caudalímetro tipo Woltman se clasifica según el eje de rotación de su hélice, principalmente en dos tipos: el caudalímetro Woltman axial y el caudalímetro Woltman tangencial. En el caudalímetro Woltman axial, la hélice está alineada con el eje del flujo del agua, lo que lo hace adecuado para medir altos caudales con baja pérdida de carga.
¿Cómo leer el caudalímetro tipo woltman?
Los contadores de agua tipo Woltmann tienen una esfera con cuatro marcas, una rueda principal y tres ruedas continuas. Se lee en este orden: rueda principal (centro superior), rueda derecha (centro derecha), rueda inferior (centro inferior) y marcas pequeñas (parte inferior izquierda).
¿Cómo calibrar el caudalímetro tipo woltman?
Como algún instrumento de medida, se necesita utilizar un Patrón de medida creíble y exacto que nos asistencia como referencia.
¿Cuál es fórmula de cálculo del caudalímetro tipo woltman?
El caudalímetro tipo Woltman mide el caudal volumétrico de un líquido que fluye a través de una tubería. La fórmula de cálculo del caudal para este tipo de medidor se basa en la velocidad de rotación de la hélice interna. El caudal (Q) se calcula utilizando la fórmula:
Q=K.F
donde Q es el caudal volumétrico, f es la frecuencia de rotación de la hélice (número de giros por unidad de tiempo) y k es una constante del caudalímetro que depende del diseño y las características específicas del dispositivo. Esta constante k se determina mediante la calibración del medidor y relaciona directamente la velocidad de rotación con el volumen de líquido que pasa a través del caudalímetro.
