ROTÁMETRO PARA AIRE

Descripción

ROTÁMETRO PARA AIRE

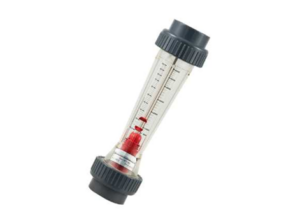

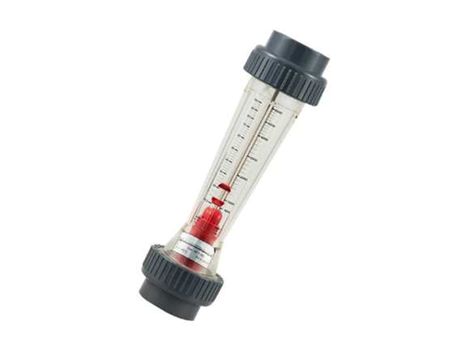

Un rotámetro para aire es un dispositivo que se utiliza para medir el caudal de aire en una tubería. Consiste en un tubo cónico, normalmente de vidrio o plástico, con un flotador en su interior que se mueve verticalmente hacia arriba y hacia abajo según el caudal de aire. caudalimetro de aire

Principio de funcionamiento

El principio de funcionamiento de un rotámetro de aire se basa en el principio del cuerpo en suspensión. Un flotador, que tiene una densidad mayor que el aire, se eleva en un tubo de medición de acuerdo con el flujo de aire. El flotador está calibrado con una escala para mostrar el flujo de aire en litros por minuto (lpm), metros cúbicos por hora (m³/h) u otras unidades.

El funcionamiento de un rotámetro de aire se puede dividir en las siguientes etapas:

• El aire entra en el rotámetro a través de una entrada en la base del tubo de medición.
• El aire pasa a través de un estrechamiento en el tubo de medición, lo que aumenta su velocidad.
• La fuerza del flujo de aire empuja al flotador hacia arriba.
• El flotador se eleva hasta una posición en la que la fuerza del flujo de aire es igual al peso del flotador.
• La posición del flotador indica el flujo de aire.

La altura del flotador es directamente proporcional al flujo de aire. Esto se debe a que la fuerza del flujo de aire es proporcional al área de la sección transversal del tubo de medición. A medida que aumenta el flujo de aire, la sección transversal del tubo de medición aumenta, lo que permite que el flotador se eleve más alto.

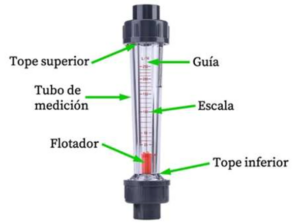

Partes del rotámetro

Las partes de un rotámetro de aire pueden variar según el modelo y el fabricante, pero en general, constantes de las siguientes partes:

• Flotador: es una pieza que está en el interior del rotámetro. El flotador se mueve verticalmente por el rotámetro en función del caudal del fluido, cuanto mayor sea el caudal más arriba estará. Es la parte del rotámetro que marca el valor del caudal del fluido.
• Escala: indica el valor del caudal medido. El límite del flotador marcará la raya de la escala que corresponde al caudal del fluido.
• Guía: pieza del interior del rotámetro por la cual se desplaza el flotador. Sirve para asegurar que el flotador se desplace verticalmente.
• Tubo de medición: tubo por el cual se mueve el flotador, consiste en el cuerpo del rotámetro.
• Tope inferior: se trata del límite inferior del flotador. Cuando no está midiendo ningún caudal, el flotador se mantiene en reposo en esa posición.
• Tope superior: es el límite superior del flotador. Se recomienda que el flotador no llegue al tope superior para evitar desperfectos.

Ventajas de los rotámetros de aire

• No requiere energía externa o combustible, solo use las propiedades internas del fluido, junto con la gravedad, para medir el caudal
• Son dispositivos relativamente simples que pueden fabricarse en masa con materiales baratos, lo que permite su uso generalizado.
• La escala es aproximadamente lineal.

Desventajas de los rotámetros de aire

• La densidad del aire varía con la temperatura y la presión. Esto puede afectar la posición del flotador y, por lo tanto, la lectura del flujo de aire.
• La turbulencia del flujo de aire puede hacer que el flotador se desplace de su posición.

Aplicaciones en la industria

Los rotámetros para aire se utilizan en una variedad de aplicaciones, incluyendo:

• Sistemas de aire comprimido
• Sistemas de ventilación
• Equipos de laboratorio
• Tratamiento de aguas residuales
• Plantas químicas
• Industrias farmacéuticas
• Industrias petroquímicas
• Industrias alimenticias

Instalaciones del caudalímetro

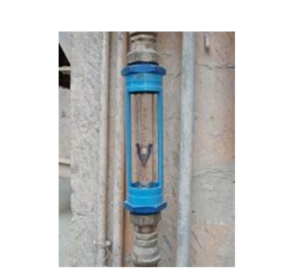

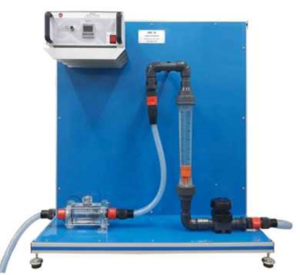

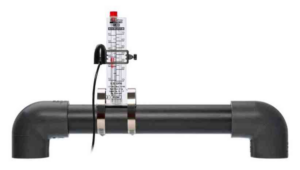

Algunas instalaciones en la industria.
