Descripción

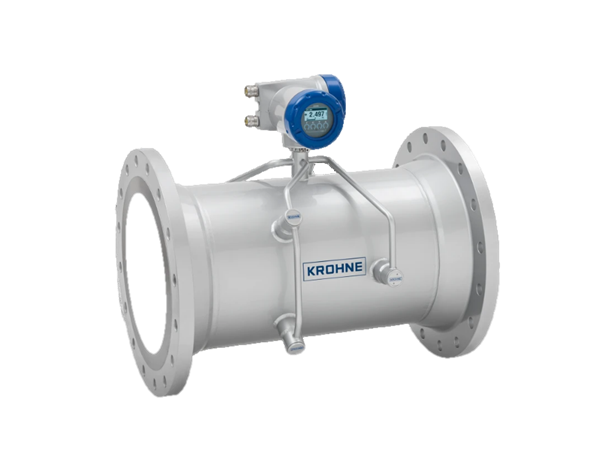

CAUDALÍMETRO ULTRASÓNICO KROHNE
Caudalímetro ultrasónico
Un caudalímetro ultrasónico (caudalímetro Doppler no intrusivo) es un caudalímetro volumétrico que requiere partículas o burbujas en el flujo. El caudalímetro ultrasónico es ideal para aplicaciones de aguas residuales o cualquier líquido sucio que sea conductivo o a base de agua.
En general, estos sensores no funcionan con agua destilada o agua potable. Se requerirán aireaciones en las aplicaciones de líquidos limpios. Los caudalímetros ultrasónicos también son ideales para aplicaciones en las que se requiere una baja caída de presión, compatibilidad química y bajo mantenimiento.
Principio de operación
El principio de funcionamiento del caudalímetro ultrasónico emplea el cambio de frecuencia (efecto Doppler) de una señal ultrasónica cuando la reflejan partículas suspendidas o burbujas de gas (discontinuidades) en movimiento. Esta técnica de medición usa el fenómeno físico de una onda de sonido que cambia de frecuencia cuando se refleja en una discontinuidad en movimiento en un líquido que está fluyendo.
Las ondas ultrasónicas se transmiten a un tubo con líquidos que fluyen, y las discontinuidades reflejan la onda de ultrasonido con una frecuencia ligeramente diferente que es directamente proporcional al caudal del líquido (Figura 1). La tecnología actual exige que el líquido contenga al menos 100 partes por millón (PPM) de partículas suspendidas o burbujas de 100 micras o más.
Tipos de caudalímetro ultrasónico
Caudalímetro ultrasónico con totalización
Este tipo de caudalímetro ultrasónico es para aplicaciones con 100 ppm de partículas o burbujas de tamaño de 100 micras en el líquido. Son buenas para tamaños de tubo de 0.25 a 120″. Estos caudalímetros se usan para aplicaciones de medición de flujo de 0.1 a 30 PPS. La serie FD-400 tiene una pantalla opcional, y opciones de salida de 4 a 20 mA, relevadores y salida de pulso de 12 V.
Los sistemas de transmisor del caudalímetro ultrasónico serie FD-400 están diseñados para usar cuando no se pueda instalar un sensor en el proceso. Para líquidos con sólidos suspendidos o aireación, modelos estándar y mejorado. Disponible en estilo de posición fija no invasiva. El FD-400 es una solución de medición de flujo Doppler ideal. Están bien adaptados para tubos llenos de líquido que contengan al menos 100 ppm de partículas suspendidas o burbujas de gas de 100 micras o mayores que actúen como «reflectores» de sonido; son necesarias para la operación. Los usos ideales para esta tecnología incluyen: medición de flujo de drenaje de aguas residuales, lodo reactivado, lodo activado de desecho, lodo primario, suspensiones, aceites crudos, suspensiones de cal, fosfatos y material de pulpa.
Caudalímetro ultrasónico portátil
El caudalímetro ultrasónico portátil serie FD610 viene con tecnología de medición avanzada, y ofrece evaluación precisa y fiable de la velocidad de flujo en sistemas de tubo cerrado.
La serie FD610 usa un transductor de abrazadera no invasivo que se ubica en el exterior de un tubo. En unos cuantos segundos el LCD grande, de 18 mm (0.7″) proporciona lecturas de caudal estables en pies por segundo o en metros por segundo.
Este producto funciona en tubos de metal o plástico que contengan líquidos con más de 100 ppm de sólidos suspendidos o gases ocluidos de 100 micras o más. Caudalímetro ultrasónico por tiempo de tránsito
Caudalímetro ultrasónico para líquidos más limpios
El FD-7000 se usa para medir el flujo de líquidos que contienen sólidos suspendidos o burbujas; los transductores están montados en un tendido recto de tubo de la misma manera que otros medidores ultrasónicos.
En aplicaciones en las que no existes suficientes «reflectores» (una condición que se indica por una baja lectura en la gráfica de barras del analizador de flujo del FD-7000), los transductores se reubican en un punto en el tubo en la que habrá turbulencia hidráulica no simétrica, idealmente corriente abajo de un codo de 90 grados. El FD7000 sólo requiere 30 ppm de partículas de 25 de micras o más para poder hacer una medición.
OPTISONICO 6300 P
Medidor de flujo ultrasónico de montaje externo para medición temporal del flujo de líquidos.
Medidor de flujo independiente portátil para recopilar datos de flujo adicionales o verificación in situ de medidores de flujo en línea.
Para tuberías desde DN15 hasta 4.000 / ½…160″; hasta +120°C
Convertidor de medidas portátil con registro de datos integrado
Puesta en marcha, monitoreo y análisis de datos a través de un dispositivo inteligente utilizando la aplicación móvil OPTISONIC 6300 P mediante cable USB o conexión inalámbrica
El OPTISONIC 6300 P es un medidor de flujo ultrasónico portátil, autónomo y de montaje externo para la medición temporal del flujo de líquidos en casi cualquier industria. Se puede utilizar en cualquier lugar y sin interrumpir procesos ni cortar tuberías.
Gracias a su modularidad, este caudalímetro es adecuado tanto para mediciones comparativas en dispositivos fijos (p. ej. bombas, caudalímetros, etc.) como para su uso como modelo de reemplazo a corto plazo para dispositivos defectuosos. De serie, el caudalímetro montado externamente también viene con una opción de medición de energía térmica.
Las características y opciones del producto dependen de la configuración del dispositivo:
- Medición de flujo con pinza flexible con transmisor alimentado por batería y registro de datos
- Medición bidireccional en casos donde la medición en línea no es posible o no es deseable
- Fácil instalación sin interrupción del proceso: sin impactos ni riesgos para el proceso y sin cortes de tuberías
- Medición en tiempo real o registro de datos
- Convertidor de 2 canales para vigas dobles o tubos dobles
- Operación fácil de usar mediante un dispositivo móvil inteligente y la aplicación móvil OPTISONIC 6300 P:
- Transferencia de datos a través de una conexión inalámbrica Bluetooth® segura o un cable USB
- Asistente de instalación gráfico y fácil de usar para una puesta en servicio inmediata
- Amplias posibilidades para recopilar, monitorear, analizar y almacenar datos de medición
- Descarga gratuita para Android
- Montaje de sensores sencillo y flexible mediante carriles de montaje
- Sujetadores con mecanismo de encaje y giro para una instalación o extracción rápida y sencilla
- Medición de energía con PT100 y caja de E/S
- Accesorios disponibles de un solo proveedor. Ej: tableta configurada de fábrica, extensiones de cable, unidades de fijación magnética, galga de espesores, etc.
- Se entrega en maleta rígida o en bolsa con almacenamiento.
OPTISONICO 3400
- Medidor de flujo ultrasónico para aplicaciones de procesos líquidos
- Medidor de flujo preciso de 3 haces: amplio rango dinámico, sin mantenimiento, sin pérdida de presión
- Versiones para fluidos criogénicos (-200°C) y de alta temperatura (+250°C), para productos a medir de baja a alta viscosidad (hasta más de 1000 cSt)
- Brida: DN25…3000 / 1…120″, máx. PN200 / ASME Cl 1500; también con conexiones para soldar
- 3 x 4…20 mA, HART®, Modbus, FF, Profibus-PA/DP
El OPTISONIC 3400 es un medidor de flujo ultrasónico en línea de 3 haces diseñado para una amplia gama de aplicaciones de procesos estándar o más exigentes con líquidos acuosos homogéneos y no viscosos o líquidos con viscosidades de hasta 1000 cSt.
También es la opción ideal para aplicaciones con productos criogénicos (con temperaturas de hasta -200 °C / -328 °F), productos que se van a medir con amplios rangos de temperatura (hasta 250 °C / 482 °F), así como para productos con una clasificación de presión baja o extrema. El OPTISONIC 3400 ofrece una amplia gama de diámetros: desde DN25 / 1″ para aplicaciones de dosificación, hasta DN3000 / 120″ para tuberías de transporte de agua.
Las características y opciones
Las características y opciones del producto dependen de la configuración del dispositivo: contáctenos para asegurarse de que sus características se puedan combinar en un solo dispositivo.
- Medición de flujo bidireccional en un amplio rango dinámico
- Varias versiones dedicadas para muchas aplicaciones industriales con líquidos conductores o no conductores
- Para rangos de temperatura de proceso extendidos
- Clasificaciones de presión baja o extrema disponibles
- Sin riesgo de influencia de depósitos debido a la configuración del haz directo
- Funciones ampliadas de diagnóstico de dispositivos y procesos (según NE 107)
- Chaqueta abrigada opcional
- Diseño de paso total: sin piezas móviles, desgaste ni pérdida de presión
- Varias opciones de comunicación digital.
- Versión compacta o resistente a la intemperie (con longitud de cable de hasta 30 m / 90 pies, IP68 opcional)
OPTISONIC 3400 Calefacción urbana
- Medidor de flujo ultrasónico para aplicaciones de calefacción urbana
- Caudalímetro de 3 haces, para medir energía térmica y agua caliente
- CT: OIML R75, MID MI-004 (Clase 1, 2, 3)
- Brida: DN25…2000 / 1…80″, máx. PN40 / ASME Cl 300
- Máx. +180°C
El OPTISONIC 3400 District Heating es un caudalímetro ultrasónico de 3 haces para medir la energía térmica. Ha sido diseñado para medición de flujo en redes de calefacción urbana, aplicaciones de medición de calor en sectores comerciales e industriales, así como aplicaciones de energía y servicios públicos en generación combinada de calor y electricidad.
Este medidor de flujo está certificado por cumplir con los requisitos de las normas OIML R75 (clases de precisión 1, 2 y 3) y MID MI-004. Por tanto, puede utilizarse como parte de sistemas de medición de calor, en combinación con una sonda de temperatura y un calculador de calor.
Las características y opciones del producto dependen de la configuración del dispositivo: contáctenos para asegurarse de que sus características se puedan combinar en un solo dispositivo.
- Medición de flujo bidireccional en un amplio rango dinámico
- Sin riesgo de influencia de depósitos debido a la configuración del haz directo
- Alta precisión para transacciones comerciales y medición de energía.
- MID 2014/32/UE Anexo VI aprobado
- MI-004 homologado a partir de un caudal volumétrico de 0,1 m/s / 0,33 pies/s
- Norma armonizada: CEN EN14
- Funciones ampliadas de diagnóstico de proceso y sonda (según NE 107)
- Tecnología patentada de transductor de metal inerte
- Diseño de paso total: sin piezas móviles, desgaste ni pérdida de presión
- Versión compacta o resistente a la intemperie (con longitud de cable de hasta 30 m / 90 pies)
OPTISONICO 4400 CV
- Medidor de flujo ultrasónico para líquidos a alta presión.
- Medidor de flujo de 2 haces para medición de flujo de condensado, alimentación a alta presión, agua de vaporización o inyección de agua
- Presión de funcionamiento hasta 490 bar
- Máx. DN1000 / 40″, hasta ASME Cl 4500
- 3 x 4…20 mA, HART® 7, Modbus, FF, Profibus-PA/DP
El OPTISONIC 4400 HP es un caudalímetro ultrasónico de 2 haces para líquidos procesados en condiciones extremas, con una alta presión de trabajo de hasta 490 bar / 7107 psi. Por lo tanto, este medidor de flujo es la elección perfecta para obtener mediciones precisas del flujo de condensado, agua de alimentación a alta presión o agua de evaporación en plantas de energía, así como mediciones precisas de inyección de agua en la producción de petróleo aguas arriba.
Las características y opciones del producto dependen de la configuración del dispositivo: contáctenos para asegurarse de que sus características se puedan combinar en un solo dispositivo.
- Medición de flujo bidireccional en un amplio rango dinámico
- Cumple con los requisitos de la industria del petróleo y el gas: cumple con NACE MR 175/103 e ISO 15156
- No es sensible al perfil de flujo (número de Reynolds) ni a las fluctuaciones del producto.
- Resistente a productos corrosivos y abrasivos.
- Reemplazo de transductor sin interrupción del proceso
- Funciones ampliadas de diagnóstico de dispositivos y procesos (según NE 107)
- Chaqueta abrigada opcional
- Conexiones soldadas bajo pedido
- No se requiere mantenimiento periódico ni recalibración
OPTISONICO 4400 HT
- Medidor de flujo ultrasónico para líquidos de alta temperatura
- Caudalímetro de 2 haces para medir el caudal de aceites térmicos, agua de alimentación de calderas, petróleo crudo y caudales de alimentación caliente en refinerías
- Hasta +600°C
- Brida: máx. DN1000/40″
- 3 x 4…20 mA, HART® 7, Modbus, FF, Profibus-PA/DP
El OPTISONIC 4400 HT es un caudalímetro ultrasónico de 2 haces para petróleo crudo, una amplia gama de productos refinados y otros líquidos procesados a alta temperatura. Por lo tanto, este medidor de flujo es la elección perfecta para obtener una medición precisa del flujo de alimentación a alta temperatura en refinerías.
También es perfecto para medir el flujo de sales fundidas y aceite térmico sintético cuyas temperaturas cambian rápidamente en plantas de energía solar concentrada (CSP). Otras aplicaciones típicas incluyen la medición de condensado, agua de alimentación, agua de evaporación, etc., en centrales eléctricas.
Las características y opciones del producto dependen de la configuración del dispositivo: contáctenos para asegurarse de que sus características se puedan combinar en un solo dispositivo.
- Medición de flujo bidireccional en un amplio rango dinámico
- Cumple con los requisitos de la industria del petróleo y el gas: cumple con NACE MR 175/103 e ISO 15156
- No es sensible al perfil de flujo (número de Reynolds) ni a las fluctuaciones del producto.
- Resistente a productos corrosivos y abrasivos.
- Reemplazo de transductor sin interrupción del proceso
- Funciones ampliadas de diagnóstico de dispositivos y procesos (según NE 107)
- Chaqueta abrigada opcional
- Conexiones soldadas bajo pedido
- No se requiere mantenimiento periódico ni recalibración
