Descripción
CAUDALÍMETRO ULTRASÓNICO FIJO: medidor de caudal por ultrasonido, medidor de caudal de agua ultrasonido, sensor de caudal por ultrasonido
CAUDALÍMETRO ULTRASÓNICO
El medidor de flujo ultrasónico es un instrumento que utiliza ultrasonido para medir la velocidad promedio de un fluido.
Conocer la sección permite medir el caudal. La medición de flujo ultrasónico utiliza varias técnicas que utilizan sondas transmisoras y receptoras (ambas pueden confundirse). Son posibles diferentes métodos:
Caudalímetro efecto Doppler: el efecto Doppler consiste en analizar la frecuencia del ultrasonido que es “reflejado” por una partícula del fluido. La variación de frecuencia es una imagen de la velocidad de la partícula, y por tanto del fluido;
Caudalímetro midiendo la diferencia de tiempos de tránsito: medimos el tiempo de viaje de la onda ultrasónica desde aguas arriba/aguas abajo hasta aguas abajo/aguas arriba. Esta diferencia de tiempo es, de hecho, la imagen de la velocidad media del fluido.
Un caudalímetro ultrasónico (caudalímetro Doppler no intrusivo) es un caudalímetro volumétrico que requiere partículas o burbujas en el flujo. El caudalímetro ultrasónico es ideal para aplicaciones de aguas residuales o cualquier líquido sucio que sea conductivo o a base de agua.
En general, estos sensores no funcionan con agua destilada o agua potable. Se requerirán aireaciones en las aplicaciones de líquidos limpios. Los caudalímetros ultrasónicos también son ideales para aplicaciones en las que se requiere una baja caída de presión, compatibilidad química y bajo mantenimiento.
PRINCIPIO DE MEDICION
Una línea de medición se compone de dos sondas: la primera se coloca aguas arriba (sonda A) y la segunda agua abajo (sonda B). Cada sonda en una cuerda emite y recibe alternativamente una onda ultrasónica pulsada dirigida hacia la otra sonda.
Siendo diferentes los tiempos de viaje de la onda aguas arriba-aguas abajo y aguas abajo-arriba (cuando el fluido se está moviendo, el tiempo aguas abajo-arriba es mayor que el tiempo aguas arriba-aguas abajo), los dos tiempos de viaje y la diferencia entre los dos tiempos hacen que Es posible determinar la velocidad promedio del flujo a lo largo de la cuerda y de allí deducir el flujo volumétrico integrando el perfil de velocidad en toda la sección considerada.
Para tener en cuenta perfiles de flujo complejos, se puede multiplicar el número de cadenas. Al igual que con la medición Doppler, la medición del tiempo de tránsito se puede realizar en tuberías parcialmente llenas. Para ello, simplemente coloque las cuerdas medidoras de manera que los ultrasonidos pasen constantemente a través del líquido.
TIPOS DE CAUDALÍMETRO ULTRASÓNICO
CAUDALÍMETRO ULTRASÓNICO CON TOTALIZACIÓN
Este tipo de caudalímetro ultrasónico es para aplicaciones con 100 ppm de partículas o burbujas de tamaño de 100 micras en el líquido. Son buenas para tamaños de tubo de 0.25 a 120″. Estos caudalímetros se usan para aplicaciones de medición de flujo de 0.1 a 30 PPS. La serie FD-400 tiene una pantalla opcional, y opciones de salida de 4 a 20 mA, relevadores y salida de pulso de 12 V.
Los sistemas de transmisor del caudalímetro ultrasónico serie FD-400 están diseñados para usar cuando no se pueda instalar un sensor en el proceso. Para líquidos con sólidos suspendidos o aireación, modelos estándar y mejorado. Disponible en estilo de posición fija no invasiva. El FD-400 es una solución de medición de flujo Doppler ideal.
Están bien adaptados para tubos llenos de líquido que contengan al menos 100 ppm de partículas suspendidas o burbujas de gas de 100 micras o mayores que actúen como «reflectores» de sonido; son necesarias para la operación.
Los usos ideales para esta tecnología incluyen: medición de flujo de drenaje de aguas residuales, lodo reactivado, lodo activado de desecho, lodo primario, suspensiones, aceites crudos, suspensiones de cal, fosfatos y material de pulpa.
CAUDALÍMETRO ULTRASÓNICO PORTÁTIL
El caudalímetro ultrasónico portátil serie FD610 viene con tecnología de medición avanzada, y ofrece evaluación precisa y fiable de la velocidad de flujo en sistemas de tubo cerrado.
La serie FD610 usa un transductor de abrazadera no invasivo que se ubica en el exterior de un tubo. En unos cuantos segundos el LCD grande, de 18 mm (0.7″) proporciona lecturas de caudal estables en pies por segundo o en metros por segundo.
Este producto funciona en tubos de metal o plástico que contengan líquidos con más de 100 ppm de sólidos suspendidos o gases ocluidos de 100 micras o más. Caudalímetro ultrasónico por tiempo de tránsito
Medidores de flujo ultrasónicos: ¿cómo funcionan?
El sonido es una herramienta valiosa para medir el flujo de un líquido, en particular los ultrasonidos cuya frecuencia es superior a la que el oído humano puede percibir. Existen varios principios de medición de flujo ultrasónico, lo que hace que un medidor de flujo ultrasónico sea muy versátil.
Se hace una distinción entre medidores de flujo ultrasónicos basados en tecnología de ondas ultrasónicas y principios más convencionales de medición de flujo ultrasónico, como el efecto Doppler y el tiempo de tránsito. Sin embargo, no todos estos principios de medición son adecuados para caudales bajos de líquidos puros.
Principios de la medición de flujo ultrasónica convencional.
En el mundo médico, la ecografía permite observar el interior del cuerpo humano para hacer visibles los órganos. Como derivado de la ecografía, se puede medir de la misma manera la velocidad del flujo de sangre en arterias o venas, lo que resulta útil para detectar estrechamientos en estos vasos sanguíneos. En este caso, se aplica el principio del efecto Doppler convencional para medir el flujo.

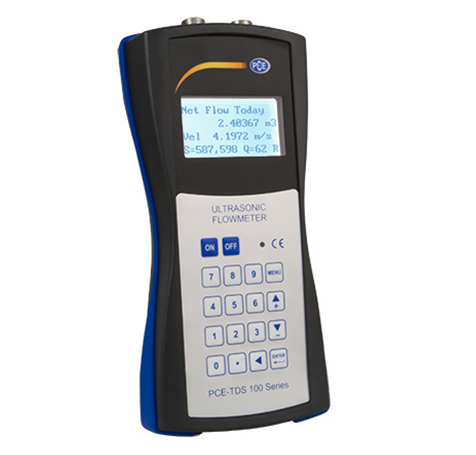

Caudalímetro ultrasónico PCE-TDS 100H /
tamaño de tubo HS 20 … 100 mm o 50 … 700 mm / caudalímetro ultrasónico según el método de diferencia de tiempo de funcionamiento / para determinar la velocidad y el caudal / método de medición para la mayoría líquidos homogéneos posibles
El caudalímetro ultrasónico se utiliza para mediciones de control o para detectar rápidamente el caudal de una tubería; Sin embargo, este caudalímetro ultrasónico es un sistema de medición transportable y fácil de instalar.
El caudalímetro ultrasónico funciona según el método de diferencia de tiempo de ejecución. El principio de medición del caudalímetro ultrasónico es muy sencillo. En una medición diagonal en un tubo se requiere menos tiempo para una medición en la dirección de la corriente que para una medición en la dirección opuesta.
Cuanto más aumenta el caudal, más tiempo se necesita para medir si la medición es en contra de la corriente, y menos tiempo se necesita si la medición es en la dirección de la corriente.
La diferencia entre los tiempos de flujo en el sentido de la corriente, o en el sentido contrario, depende directamente de la velocidad del flujo. El medidor de flujo El ultrasonido utiliza este efecto para determinar la velocidad y el caudal del flujo. Los transductores electroacústicos del medidor de flujo ultrasónico reciben y emiten breves pulsos ultrasónicos a través del medio que fluye a través de la tubería.
Los transductores están situados verticalmente y desplazados a ambos lados del tubo de medición. Los sensores no destructivos se colocan en el tubo y se fijan, por ejemplo, con una brida. En poco tiempo la pantalla te muestra la velocidad del flujo. El caudalímetro ultrasónico se puede utilizar en tuberías de metal, plástico o caucho.
Características técnicas del caudalímetro ultrasónico.
Modelos
PCE-TDS 100 HS
PCE-TDS 100H
Tamaño de la tubería
20…100mm
50…700mm
Tipo de sensor
TDS-S1
TDS-M1
Rango de temperatura del sensor
0 … 160°C
0 … 160°C
Tamaño del sensor
45x30x30mm
60x45x45mm
Peso del sensor
75g
250g
Métodos de instalación de sensores
V, norte, oeste
V, Z
Rango de medición
-32 … +32 m/s
Resolución
0,0001 m/s
Precisión
Para DN ≥ 50 mm: ±1,5% del valor de medición
Para DN < 50 mm: ±3,5% del valor de medición
Reproducibilidad
1,0%
Tiempo de respuesta
0 … 999 segundos, ajustable libremente
Medio
cualquier liquido
Cabeza
Tipo S2H
Tipo M1
cable de cabeza
Alrededor de 5 m
Pantalla
LCD 4×16
Alimento
3 pilas AAA Ni-H, 2100 mA
(Duración de la batería después de carga completa: 12 h)
Cargador
100 … 240 V/CA
Interfaz
USB
Memoria
1800 valores
Material de la carcasa
abdominales
Tipo de protección
IP52
Dimensiones
214x104x40mm
Dimensiones del caso
450x350x130mm
Temperatura
0…70ºC
Peso
450g
Medidor de flujo ultrasónico de estación fija OC90
El caudalímetro OC90 es adecuado para todos los canales de medición equipados con un dispositivo de alivio de presión, vertedero o umbral, donde se conoce una ley hidráulica de altura/caudal.
El nivel del agua se mide mediante un sensor ultrasónico situado delante del dispositivo, por lo que no requiere contacto ni mantenimiento.
El caudalímetro OC90 cuenta con todas las ventajas de la electrónica moderna, con acceso rápido e intuitivo a los diferentes parámetros de ajuste, así como procesamiento digital de la señal de medición garantizando precisión y confiabilidad.
Caudalímetro ultrasónico fijo: U1000 MKII FM (con guía de tubo universal)
Este caudalímetro básico, con una muy buena relación precio/rendimiento, ha sido diseñado para aplicaciones de medición de caudal sencillas y no intrusivas, en agua no cargada de partículas: por ejemplo, caudal de agua en tuberías de acero o medición de líquidos en calefacción o frío.
Este caudalímetro básico, con una muy buena relación precio/rendimiento, ha sido diseñado para aplicaciones de medición de caudal sencillas y no intrusivas, en agua no cargada de partículas: por ejemplo, caudal de agua en tuberías de acero o medición de líquidos en calefacción o frío. Circuitos de agua en la gestión de edificios.
El U1000 funciona con tuberías de acero, plástico o cobre.
Es un caudalímetro ultrasónico de tiempo de tránsito, diseñado para funcionar con sensores tipo pinza no intrusivos. Permite medir con precisión el caudal de líquido que circula a través de una tubería cerrada, sin tener que insertar piezas mecánicas que puedan alterar la medición del flujo. Se instala en apenas unos minutos sin necesidad de detener el flujo ni drenar el líquido.
Hay 6 versiones distintas, con aprobación IP54, disponibles para diámetros máximos de tubería de 4 o 6 pulgadas:
- Versión de conducto de 4 pulgadas con salida de impulsos para conductos con un diámetro externo (OD) de 22 a 115 mm o un diámetro interno (ID) de 20 a 110 mm
- Versión de tubería de 6 pulgadas con salida de impulsos para tuberías con diámetro externo (OD) de 125 a 180 mm y diámetro externo (ID): 105-165 mm
- Versión de conducto de 4 pulgadas con salidas de pulso y 4 – 20 mA, diámetro externo (OD) de 22 a 115 mm y diámetro externo (ID): 20-110 mm
- Versión de conducto de 6 pulgadas con salidas de pulso y 4 – 20 mA para conductos con diámetro externo (OD) de 125 a 180 mm y diámetro externo (ID): 105-165 mm
- Versión de conducto de 4 pulgadas con salidas Pulse y Modbus de diámetro externo (OD) de 22 a 115 mm y diámetro externo (ID): 20-110 mm
- Versión de tubería de 6 pulgadas con salidas Pulse y Modbus para tuberías con diámetro externo (OD) de 125 a 180 mm y diámetro externo (ID): 105-165 mm
- Permite medir caudal en litros/min con la salida de pulsos, o en litros con la salida de 4 – 20 mA para fluidos con un rango de temperatura de 0 – 85°C. Se entrega listo para usar con anillos de gancho en tubos, pantalla LCD, con guía universal para tubos
Características TÉCNICAS:
Precisión: +/-1-3% para flujo < 0,3 m/s
flujo medible: 0,1 a 10 m/s
Rango de diámetro de tubería a confirmar al realizar el pedido: diámetro externo (OD) de 25 a 115 mm O diámetro interno (ID) de 20 a 110 mm
Rango de temperatura del agua medible: 0 a 85 °C
Salidas de pulsos de serie
Fuente de alimentación 12 – 24V
Aprobado IP54
Viene con cable de entrada-salida de 5 m para fuente de alimentación y recuperación de datos.
Medidor de flujo ultrasónico para líquidos AT600
El transmisor ultrasónico de pinza AT600 proporciona mediciones de flujo en una carcasa rentable que se puede instalar en el punto de medición. Fue diseñado específicamente para medir agua y aguas residuales en tuberías llenas. Sin embargo, su uso no se limita sólo a estas aplicaciones.
El AT600 tiene la ventaja de no tener partes móviles y por lo tanto requiere un mantenimiento mínimo. La tecnología patentada Correlación Transit-Time™ se utiliza para garantizar un funcionamiento sin derivas a largo plazo.
- tipos de fluidos
Fluidos acústicamente conductores, incluidos la mayoría de los líquidos limpios y muchos líquidos con pequeñas cantidades de sólidos arrastrados o burbujas de gas.
- Medición de flujo
Modelo patentado Correlation Transit-TimeTM
- Tamaños de tubería
50 a 7600 mm
- Materiales de tubería
Todos los metales y la mayoría de los plásticos.
Para tuberías de concreto, compuestas y altamente corroídas o revestidas, consulte a GE.
- Precisión
±1% de la lectura en la aplicación
±0,5% en calibración de campo
La instalación supone un perfil de flujo simétrico y completamente desarrollado (normalmente 10 diámetros aguas arriba y 5 diámetros aguas abajo de una tubería recta) La
precisión de la instalación final es una función de muchos factores, incluida la naturaleza del fluido, rango de temperatura, centricidad de la tubería y otros.
- Calibración
Todos los medidores de flujo están calibrados para agua y se suministran con un certificado de calibración rastreable.
- Reproducibilidad
±0,2% de la lectura
- Rango (bidireccional)
-40 a 40 pies/s (-12,19 a 12,19 m/s)
- Informe de ajuste (general)
400:1
- Parámetros de medición
Velocidad de flujo, flujo volumétrico y flujo totalizado
- caja electrónica
- Caja
Aluminio recubierto con resina epoxi, resistente al agua tipo 4X/IP67
- Dimensiones
168 x 128 x 61 mm (6,6 x 5,0 x 2,4 pulgadas)
Peso: 3,5 libras/1,5 kg
- canales
Un canal
- Mostrar
Gráfico de cristal líquido (128 x 64 píxeles)
- Teclado
Teclado de seis teclas para una funcionalidad completa
Indicador de error
Luz verde o roja
- Alimento
Estándar: 85 a 265 VCA, 50/60 Hz
Opción: 12 a 28 V CC, ±5%
- Consumo de energía
10 W pico
5 W funcionamiento normal
- Temperatura de funcionamiento
-20°C a 55°C (-4°F a 131°F)
- Temperatura de almacenamiento
-40°C a 70°C (-40°F a 158°F)
- Salidas (según configuración)
4-20 mA (alimentado por 24 VCC, carga máxima 600 Ω, aislamiento 1500 VCC)
Frecuencia, Pulso, Alarma (salida pasiva, 100 V CC, 1 A/1 W máximo, aislamiento de 1500 V CC)
HART (modulación FSK, categoría de caudalímetro, versión de protocolo 7.5, revisión de dispositivo 2, ID de MFG 157, código de tipo de dispositivo 127, número de variables de dispositivo 34)
Modbus/RS485 (semidúplex, aislamiento de 1500 V CC)
Nota: las salidas analógicas cumplen con Namur NE 43.
- Certificación
Aprobación CE, UL, CSA, MCert
Transductores de flujo ultrasónicos montados externamente
- Rangos de temperatura
Estándar: -40 °C a 150 °C (-40 °F a 302 °F)
Opción: -200 a 400°C (-328 a 752°F)
Consulte el transductor específico para conocer el rango de temperatura exacto.
- Fijación
Correas de aluminio anodizado con acero inoxidable.
- Acoplamiento
Acoplador sólido de serie
- Clasificación
Estándar: Versátil (IP66 o IP68)
Nota: Consulte el modelo de transductor específico para conocer la clasificación exacta.
- Opciones adicionales
Software de interfaz para PC Vitality™
El AquaTrans AT600 se comunica con una PC a través de nuestro programa de interfaz Vitality. Para obtener detalles sobre sitios, registros y otras operaciones con una PC, consulte el manual. sensor de caudal por ultrasonido
