Descripción

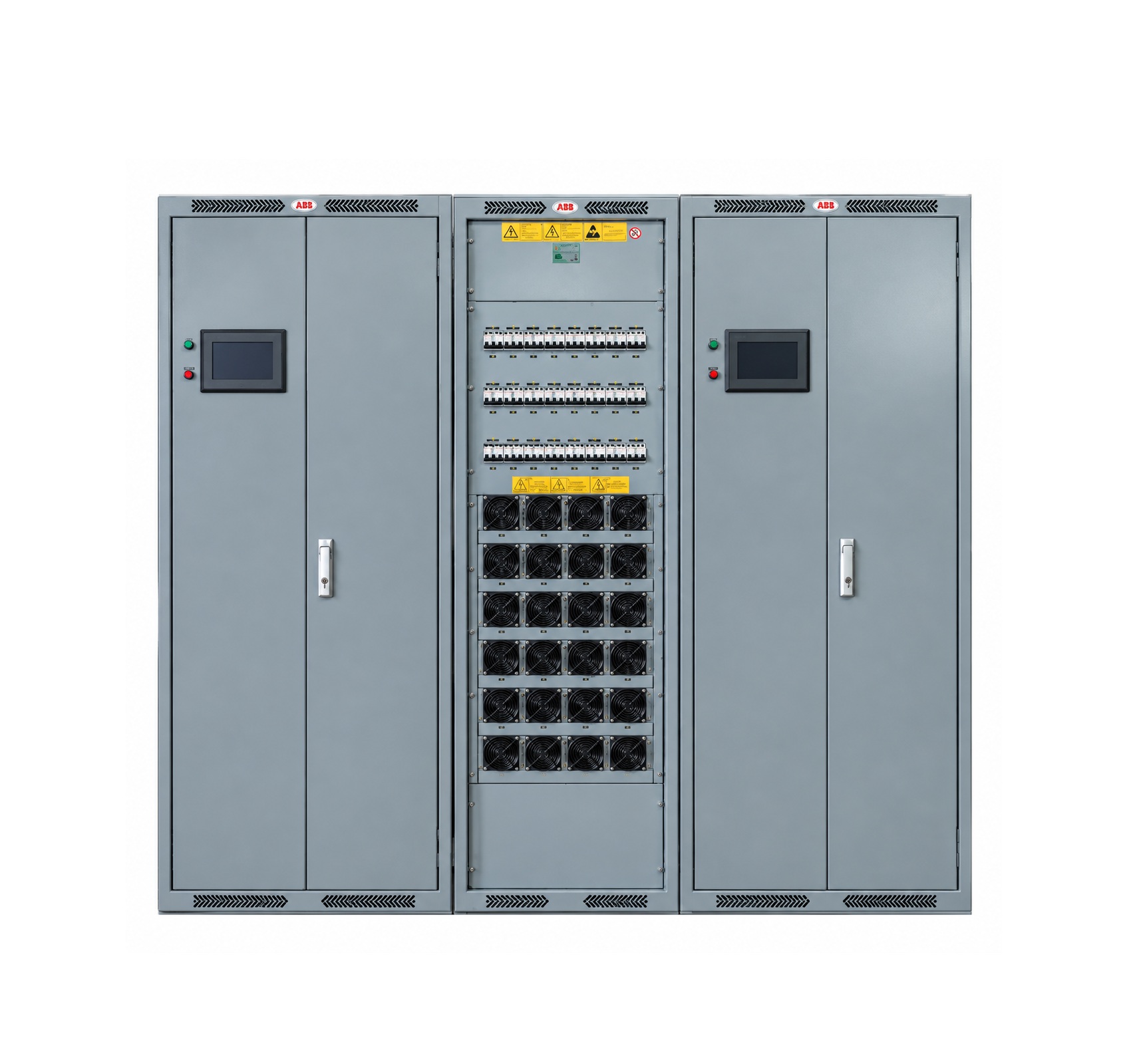

Tablero metálico Smart SYS C1242051R48 es un sistema de alimentación CC compacto e inteligente de alta potencia (1500 A nominales), diseñado para salas de telecomunicaciones, centros de datos y nodos de información de alta prioridad. Integra módulos rectificadores de alta eficiencia DZY-48/100B2, el controlador principal SC501 y la unidad de expansión SC520. Gracias a su arquitectura en paralelo, la capacidad del gabinete es escalable hasta 360 kW.
Características Principales
-
Capacidad Escalable: Diseño modular en paralelo que alcanza hasta 360 kW totales.
-
Módulos Rectificadores de 6 kW: Módulos de 48 V CC intercambiables en caliente (hot-swappable).
-
Alta Eficiencia y Ahorro: Eficiencia ≥96% con Modo ECO integrado y Factor de Potencia de 0,99.
-
Redundancia N+1: Garantiza continuidad operativa ante fallas de módulos.
-
Gestión Avanzada: Monitorización inteligente de baterías y refrigeración mediante ventiladores.
-
Personalización: Soporta asignación de ranuras de módulos configurables.
Especificaciones Técnicas
Entrada (CA)
| Parámetro | Especificación |
| Voltaje de Entrada: | Nominal: 323–480 V CA (3PH Y) | Tolerancia: 208–530 V CA (3PH Y) |
| Frecuencia: | 45 – 65 Hz |
| Factor de Potencia (PF): | ≥ 0.99 (con carga del 50% al 100%) |
| Distorsión Harmónica (THDi): | < 5% (carga 50%–100%) | < 2% (sin carga) |
Salida (CC)
| Parámetro | Especificación |
| Voltaje Nominal: | -53.5 V CC (Ajustable entre -43 V y -58 V CC) |
| Corriente Nominal: | 1500 A (Configurable según requerimientos) |
| Regulación de Voltaje: | ≤ ±1% |
| Distribución de Corriente: | ≤ ±5% |
| Eficiencia: | ≥ 96% (con carga del 20% al 100%) |
| Ondulación y Ruido: | ≤ 200 mV pico a pico |
| Ruido Psofométrico: | ≤ 2 mV |
Monitoreo, Control e Interfaz
-
Controlador Principal: Módulo SC501 con unidad de expansión SC520.
-
Interfaz de Usuario: Pantalla táctil de 7 pulgadas.
-
Puertos de Comunicación: RS232, Ethernet.
-
Contactos Secos: 22 salidas digitales
DO(NO + COM). -
Entradas Digitales: 20 entradas
DI. -
Sensores: Incluye 2 sensores de temperatura.
-
Funciones: Gestión integral del sistema y baterías, registro de alarmas y comunicación remota con centros de control.
Especificaciones Ambientales
| Parámetro | Condición de Operación | Condición de Almacenamiento |
| Temperatura: | -40 °C a +70 °C (-40 °F a +158 °F) | -40 °C a +85 °C (-40 °F a +185 °F) |
| Humedad Relativa: | ≤ 95% sin condensación | ≤ 99% sin condensación |
