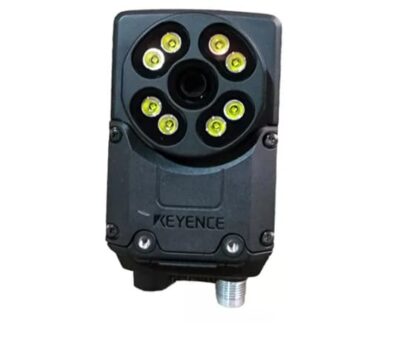

IV3-500CA: Todo lo que necesitas saber sobre este sensor de visión inteligente
Especificaciones Cámara inteligente Tipo estandar Modelo AF
| Modelo | IV3-500CA | |||
| Tipo | Tipo estándar | |||
| Distancia de instalación | 50 mm 1.97″ o más *1 | |||
| Herramientas | Modos disponibles | Modo estándar / modo de clasificación | ||
| Herramienta con modo estándar | Aprendizaje, Contorno, Área de color *2, Área *3, Píxeles de borde, Promedio de color *2, Promedio de brillo *3, Anchura, Diámetro, Bordes, Paso, OCR, Prohibir color *4, Prohibir brillo, Ajuste de posición, Ajuste de posición de alta velocidad (borde de 1 eje/borde de 2 ejes), Conteo de BLOBs |
|||
| Número de herramientas | Total: 65 herramientas *5 | |||
| Vista | Distancia de instalación 50 mm 1.97″: 22 (H) × 16 (V) mm 0.87″ (H) × 0.63″ (V) a distancia de instalación 3000 mm 118.11″ : 1184 (H) × 888 (V) mm 46.61″ (H) × 34.96″(V) |
|||
| Configuraciones de cambio (programas) | 128 programas (usando una tarjeta SD) / 32 programas (cuando no se usa una tarjeta SD) | |||
| Sensor de imágenes | Tipo | CMOS a color de 1/2.9 pulgadas | ||
| Número de píxeles | 1280 (H) × 960 (V) | |||
| Historial de imágenes | Cantidad de imágenes almacenables | 100 imágenes *6 | ||
| Guardar condiciones | Seleccionable entre: NG solamente, NG y OK cerca del umbral *7, y Todos *6 | |||
| Ajuste del enfoque | Automático *4 | |||
| Transferencia de datos de imagen | Destino de transferencia | Seleccionable entre tarjeta SD, servidor FTP y servidor SFTP | ||
| Formato de transferencia | Seleccionable entre bmp, jpeg, iv3p y txt, y los nombres de archivo se pueden modificar | |||
| Condiciones de transferencia | Seleccionable entre: NG solamente, NG y OK cerca del umbral *8, y Todos | |||
| Tiempo de exposición | 12 μs a 10 ms | |||
| Información de análisis | Visualización de EJECUTAR | Lista de herramientas (resultados de valoración, grado de similitud o barra de grado de similitud) *8 | ||
| Información de EJECUTAR | Conmutable entre: apagado, histograma, tiempo de procesamiento, conteo y monitor de salida Histograma: Histograma, grado de similitud (Máx., Mín., Media), Número de OKs, Número de NGs Tiempo de procesamiento: tiempo de procesamiento (último, máx., mín., promedio) Conteo: números de disparos, número de OKs, número de NG, errores de disparo, errores de luz estroboscópica Monitor de salida: estado ON/OFF por salida *8 |
|||
| Luces | Iluminación | LED blanco | ||
| Método de iluminación | La iluminación pulsada/iluminación continua es conmutable. | |||
| Otras funciones | Función de captura de imágenes | Zoom digital (2×, 4×), HDR, ganancia alta, filtro de color *2, balance de blancos *2, corrección de brillo, Captura IA | ||
| Funciones de las herramientas | Aprendizaje adicional, esconda ciertos bordes, función de enmascaramiento, extracción/exclusión de color *2, función de histograma del color *2, función de histograma monocromático *3, función de escalado | |||
| Utilerías | Lista de detección de fallo, retención de fallo, corrida de prueba, monitor de E/S, configuración de seguridad, (contraseña de dos factores), simulador *9, información adicional de imágenes FTP/SFTP, ajuste de múltiples posiciones, registro de imágenes maestras múltiples, cambio de programa de alta velocidad, cambio de programa automático, copia de seguridad/restauración de configuración automática, cambio de umbral en RUN |
|||
| Indicadores | OUT, TRIG, STATUS, LINK/ACT, SD | |||
| Entrada | Tipo | Conmutable entre entrada de no voltaje y entrada con voltaje Para entrada de no voltaje: voltaje ON 2 V o inferior, corriente OFF 0.1 mA o inferior, corriente ON 2 mA (cortocircuito) Para la entrada de voltaje: entrada nominal máxima de 30 V, voltaje ON 18 V o superior, corriente OFF 0.15 mA o inferior, corriente ON 2 mA (para 24 V) |
||
| Número de entradas | 6 puertos, 3 puertos seleccionables como IN/OUT | |||
| Función | IN1: disparo externo, IN2, IN3, E/S1 a E/S3: habilitar mediante asignación de funciones opcionales Funciones asignables: cambio de programa, borrar error, registro externo de imagen maestra, cancelar guardar en tarjeta SD |
|||
| Salida | Tipo | Salida de relé foto MOS, N.A./N.C. conmutable Valor nominal máximo de 30 V 50 mA, voltaje residual 1.5 V o menos *10 |
||
| Número de salidas | 6 puertos, 3 puertos seleccionables como IN/OUT | |||
| Función | Habilitar mediante asignación de funciones opcionales Funciones asignables: valoración total (OK/NG), ejecutar, ocupado, resultado del ajuste de la posición, resultado de la valoración de cada herramienta, resultado de la operación lógica de cada herramienta, error, error de la tarjeta SD, resultado de discriminación de variedad, resultado de valoración de imagen maestra |
|||
| Alimentación/E/S | Conector | Conector macho M12 de 12 pines con código A | ||
| PoE | Alimentación PoE Clase 3/4/6 *11 | |||
| Ethernet | Estándar | 1000BASE-T/100BASE-TX | ||
| Conector | Conector hembra M12 de 8 pines con código X | |||
| Función de red | Cliente FTP, cliente SFTP | |||
| Compatibilidad de interfaz | Ethernet incorporado | EtherNet/IP™, PROFINET *12, comunicación sin procedimiento TCP/IP | ||
| Memoria expandida | Tarjeta microSD (microSD/microSDHC) *13 | |||
| Valor nominal | Voltaje de alimentación | 24 VCD +25%/-20% (incluyendo rizado) *14 | ||
| Consumo de corriente | 3.3 A o menos (sin la unidad de iluminación IA, e incluyendo la carga de salida) 1.8 A o menos (unidad de iluminación IA, e incluyendo la carga de salida) *15 |
|||
| Resistencia ambiental | Grado de protección | IP67 *16 | ||
| Temperatura ambiente | 0 a +50°C 32 a 122°F (sin congelación) *17 | |||
| Humedad relativa | 35 a 85% de HR (sin condensación) | |||
| Resistencia a la vibración | 10 a 55 Hz; doble amplitud 1.5 mm 0.06″; 2 horas en cada una de las direcciones X, Y y Z *18 | |||
| Resistencia a golpes | 500 m/s2 1640’/s2, 3 veces en cada una de las 6 direcciones *18 | |||
| Material | Carcasa de la unidad principal: fundición a presión de aluminio/PBT/TPU Cubierta del indicador luminoso: TPU Conector Ethernet: fundición a presión de aluminio/LCP Cubierta frontal: acrílico (revestimiento duro) Conector de alimentación: fundición a presión de aluminio/LCP Placa de identificación: PET Tapa impermeable para el conector de alimentación: aleación PC+ABS Tapa impermeable para el conector Ethernet: PC |
|||
| Peso | Aprox. 300 g 10.59 oz (sin la unidad de iluminación IA) Aprox. 495 g 17.47 oz (con la unidad de iluminación IA) |
|||
| *1 Se recomienda quitar el filtro polarizador cuando se utilice a distancias de 3 m 9.8′ o más. *2 Sólo tipo de color. *3 Sólo tipo monocromático. *4 La posición de enfoque se puede ajustar automáticamente en el momento de la instalación. Desactivado durante la operación. La posición de enfoque se puede registrar mediante programas. *5 Las herramientas pueden ser instaladas por los programas. Esto es el número de herramientas de detección y herramientas de ajuste de posición. Se pueden configurar hasta 64 herramientas de detección. El número de herramientas de detección en el modo de clasificación es de ocho herramientas. *6 Guarda en la memoria interna del sensor. Las imágenes guardadas en el sensor se pueden respaldar en una memoria USB insertada en el panel de control (IV3-CP50) o en la PC donde se utiliza el software para la Serie IV3 (IV3-H1). *7 Sólo herramienta de aprendizaje. *8 También se puede visualizar en el panel de control (IV3-CP50) o en el software para la Serie IV3 (IV3-H1). *9 Utilizable en el software para la Serie IV3 (IV3-H1). *10 Asegúrese de mantener un total de cada salida con 120 mA o menos. *11 Para un dispositivo de alimentación PoE, se recomienda la clase de potencia 4 o superior de IEEE802.3at cuando se utiliza la unidad de iluminación IA, y la clase de potencia 6 o superior de IEEE802.3bt cuando no se utiliza la unidad de iluminación IA. Cuando se utiliza PoE el funcionamiento puede estar restringido debido a la limitación de potencia. *12 Clase de conformidad B, protocolo aplicable: LLDP, SNMP. *13 Utilice sólo productos recomendados por KEYENCE. *14 Cuando se utiliza el OP-88656 (10 m 32.8′), el voltaje de alimentación es de 24 VCD +25%/-10% (incluyendo rizado). *15 La corriente máxima está diseñada para ser menor si se monta la unidad de iluminación IA. La corriente máxima es mayor si no se monta la unidad de iluminación IA. *16 Excepto cuando se monta el filtro polarizador (OP-88640/OP-88641/OP-88644/OP-88645). *17 Para situaciones en las que la temperatura ambiente de funcionamiento supere los 40°C 104°F, siga las medidas de disipación de calor especificadas por KEYENCE para garantizar que la temperatura de la carcasa no supere la temperatura máxima nominal (65°C 149°F). Consulte el manual de instrucciones para obtener más información. *18 Excepto cuando se monta el accesorio de domo (IV3-D10). |
||||
Aplicaciones del IV3-500CA Keyence en la industria Cámara inteligente Tipo estandar Modelo AF
El IV3-500CA se usa en una variedad de industrias gracias a su capacidad para realizar tareas complejas de inspección y control de calidad. Aquí te dejamos algunos ejemplos:
1. Industria alimentaria
En líneas de producción de alimentos, el IV3-500CA puede verificar el tamaño, forma y calidad de los productos. Por ejemplo, puede asegurar que todos los paquetes de galletas en una línea de producción tengan la cantidad correcta de producto o que ningún envase esté defectuoso.
2. Electrónica
El sensor de visión IV3-500CA es ampliamente utilizado en la inspección de circuitos impresos (PCB). Puede detectar componentes faltantes, mal colocados o dañados, lo que garantiza un control de calidad estricto en cada paso de la fabricación.
3. Automotriz
En la industria automotriz, el IV3-500CA es clave para la verificación de ensamblajes. Puede detectar si una pieza está mal orientada o si no cumple con las especificaciones antes de que llegue a la siguiente etapa del ensamblaje.
Ventajas competitivas del Cámara inteligente Tipo estandar Modelo AF IV3-500CA Keyence
¿Por qué elegir el IV3-500CA frente a otros sensores de visión del mercado? Estas son algunas de las ventajas que lo destacan:
- Facilidad de instalación: No se necesitan conocimientos avanzados para instalarlo y configurarlo.
- Alta velocidad de procesamiento: Realiza inspecciones en tiempo real, lo que es esencial para líneas de producción rápidas.
- Flexibilidad: Es adaptable a diferentes aplicaciones y condiciones de trabajo, lo que lo convierte en una opción versátil para múltiples industrias.
¿Cómo se compara el IV3-500CA Cámara inteligente Tipo estandar Modelo AF Keyence con otros sensores?
A la hora de elegir un sensor de visión para aplicaciones industriales, es natural preguntarse cómo se compara el IV3-500CA con otras opciones del mercado. Aquí te ofrecemos una comparación con dos de sus competidores más cercanos:
| Sensor | Resolución | Velocidad de Procesamiento | Facilidad de Configuración | Costo |
|---|---|---|---|---|
| IV3-500CA | Alta | Muy rápida | Muy fácil | Medio |
| Competidor A | Media | Rápida | Compleja | Alto |
| Competidor B | Baja | Media | Moderada | Bajo |
El IV3-500CA ofrece una excelente combinación de rendimiento y facilidad de uso a un costo competitivo, lo que lo hace ideal para una amplia variedad de aplicaciones industriales.
Instalación y configuración del IV3-500CA Cámara inteligente Tipo estandar Modelo AF
Uno de los puntos fuertes del IV3-500CA es su facilidad de instalación. A diferencia de otros sensores de visión, no requiere de técnicos especializados para su puesta en marcha. Su interfaz de usuario intuitiva y su software de configuración amigable permiten que cualquier persona con conocimientos básicos pueda instalarlo en cuestión de minutos.
Pasos básicos para la instalación:
- Montaje: Coloca el sensor en la ubicación deseada, asegurándote de que tenga una visión clara del área que se va a monitorear.
- Conexiones: Conecta el IV3-500CA a tu red o sistema de control.
- Configuración: A través del software incluido, selecciona los parámetros que deseas que el sensor monitorice, como la detección de forma, tamaño, o color.
- Pruebas: Realiza algunas pruebas para asegurarte de que el sensor esté funcionando correctamente.
Innovaciones tecnológicas del IV3-500CA Cámara inteligente Tipo estandar Modelo AF
El IV3-500CA incorpora algunas de las tecnologías más avanzadas en el campo de la visión artificial, lo que lo coloca a la vanguardia en la detección y análisis industrial.
1. Procesamiento de imágenes de alta velocidad
Gracias a su potente procesador interno, el IV3-500CA es capaz de analizar múltiples imágenes por segundo, lo que es crucial para aplicaciones en líneas de producción rápidas donde no hay tiempo para retrasos.
2. Algoritmos de inteligencia artificial
El sensor utiliza algoritmos de IA para mejorar la precisión de la detección y minimizar los errores, lo que garantiza un análisis más fiable y exacto.
3. Integración con sistemas de automatización
El IV3-500CA es compatible con una amplia gama de sistemas de automatización industrial, lo que facilita su integración en líneas de producción ya existentes.
1. ¿Qué diferencia al IV3-500CA de otros sensores de visión?
El IV3-500CA destaca por su facilidad de configuración, velocidad de procesamiento y su capacidad para realizar inspecciones detalladas en tiempo real, algo que no todos los sensores pueden ofrecer.
2. ¿Es compatible con sistemas de automatización existentes?
Sí, el IV3-500CA está diseñado para integrarse fácilmente en sistemas de automatización industrial ya establecidos.
3. ¿Qué tipo de mantenimiento requiere el IV3-500CA?
El mantenimiento es mínimo, generalmente solo se requiere una limpieza periódica del lente para asegurar una visión clara.
4. ¿Se puede usar en entornos con poca luz?
Sí, el IV3-500CA está equipado para funcionar en una amplia gama de condiciones lumínicas, incluyendo entornos con poca iluminación.
5. ¿Cuánto cuesta el IV3-500CA?
El precio del IV3-500CA puede variar dependiendo de la región y del distribuidor. Para obtener una cotización personalizada, te invitamos a contactarnos a través de nuestro formulario de contacto.
Precio del IV3-500CA Cámara inteligente Tipo estandar Modelo AF
El precio del IV3-500CA puede variar en función del distribuidor y de las características específicas de tu instalación. En VVAINDUSTRIAL, ofrecemos precios competitivos y un servicio de atención al cliente de primera clase para ayudarte a elegir la mejor opción para tu empresa.
Contáctanos hoy para recibir una cotización personalizada.
Contáctanos en VVAINDUSTRIAL
Si deseas más información sobre el IV3-500CA o tienes alguna pregunta sobre su implementación en tu sistema industrial, no dudes en ponerte en contacto con nosotros. En VVAINDUSTRIAL, estamos aquí para ayudarte a encontrar la mejor solución para tus necesidades industriales.
