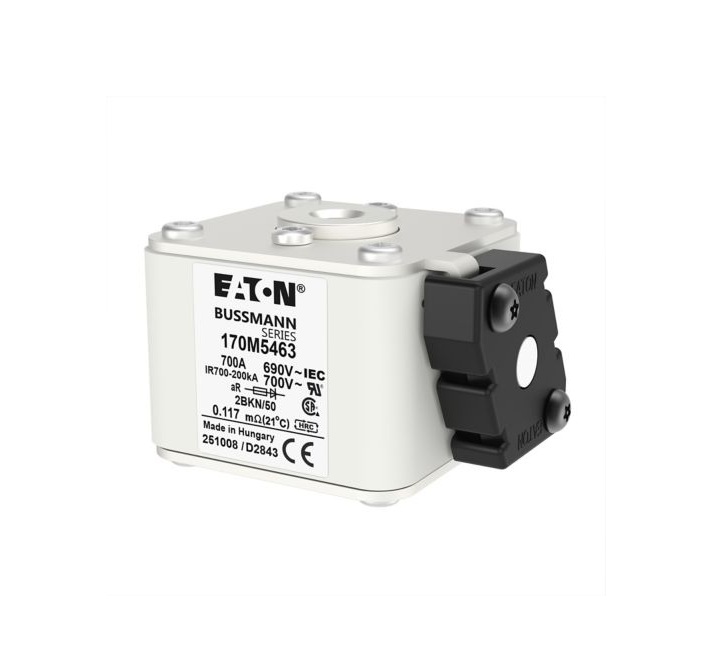

Fusible de alta velocidad, 700A, CA 690V, tamaño 2, aR, IEC, UL, indicador único 170M5463 2BKN/50 AR UC

Descripción

Fusible de cuerpo cuadrado de alta velocidad Eaton Bussmann (170M5463) está diseñado para la protección avanzada de semiconductores de potencia. Con una capacidad de corriente de 700A y una tensión nominal de 690V (IEC) / 700V (UL), este fusible de tamaño 2 y clase aR garantiza un rendimiento superior en variadores de CA/CC, convertidores, rectificadores y sistemas de bus común de CC. Cuenta con indicador integrado tipo K para microinterruptor y homologación UL/IEC.

Especificaciones Técnicas

Información General

• Marca / Serie: Eaton Bussmann (Cuerpo cuadrado de alta velocidad)

• Número de Catálogo: 170M5463

• UPC: 051712815314 | EAN: 5027590457316

• Aplicaciones: Semiconductores, bus común de CC, variadores de CC, convertidores y rectificadores de potencia.

Parámetros Eléctricos

• Corriente Nominal: 700 A

• Tensión Nominal: 690 V CA (IEC) / 700 V CA (UL)

• Capacidad de Ruptura / Interrupción: 200 kAIC (200 kA)

• Categoría de Utilización: aR (Protección de semiconductores)

• Prearco ($I^2t$): 60,500 $A^2s$

• Compensación total ($I^2t$): 405,000 $A^2s$ (a 660V)

• Pérdidas de Potencia: 95 W

Características Físicas y Mecánicas

• Tamaño de Construcción: Tamaño 2

• Forma: Cuerpo cuadrado, contactos de extremo enrasado plano (IEC 60269-4 Tipo A)

• Dimensiones de Montaje: M10 (Distancia entre centros: 50.3 mm)

• Dimensiones del Producto: 77 mm (Largo) x 59 mm (Alto) x 51 mm (Ancho)

• Peso: 558 g

• Indicador: Indicador central de estado / Tipo K para microinterruptor

Cumplimiento y Normas

• Certificaciones: Certificado UL, clasificación IEC 60269-4

• Normativa: Marcado CE, conforme a RoHS
