Reflect贸metro 贸ptico en el dominio del tiempo (OTDR)
驴Qu茅 es?
es un instrumento o equipo de fibra 贸ptica que se emplea para la caracterizaci贸n, la soluci贸n de problemas y el mantenimiento de redes de telecomunicaciones de fibra 贸ptica.
Funcionamiento

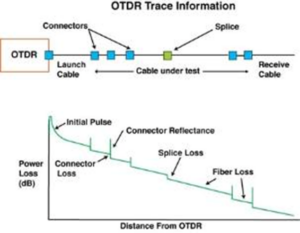

El funcionamiento de un OTDR se basa en el principio de聽reflexi贸n de la luz en la fibra 贸ptica. El OTDR emite un pulso de luz hacia la fibra 贸ptica, que viaja a trav茅s de ella hasta encontrar una discontinuidad, ya sea una curva, un empalme o una rotura en la fibra. En ese punto, parte de la luz se refleja hacia el OTDR y parte contin煤a su recorrido por la fibra.

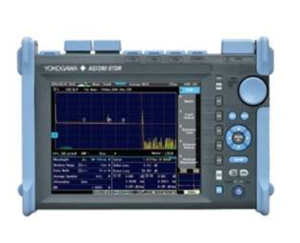

Configuraci贸n de un OTDR
La configuraci贸n de un OTDR (reflect贸metro 贸ptico en el dominio del tiempo) var铆a seg煤n el modelo y el fabricante, pero en general hay algunos par谩metros que deben configurarse antes de realizar una medici贸n. Estos par谩metros incluyen:
- Tipo de fibra: El OTDR debe estar configurado para el tipo de fibra que se est谩 midiendo. Los tipos de fibra m谩s comunes son monomodo y multimodo.
- Longitud de onda: La longitud de onda del pulso l谩ser utilizado por el OTDR debe estar configurada para la longitud de onda de la fibra que se est谩 midiendo. Las longitudes de onda m谩s comunes son 1310 nm y 1550 nm.
- Ancho de pulso: El ancho de pulso del pulso l谩ser utilizado por el OTDR debe estar configurado para el rango de atenuaci贸n que se est谩 midiendo. Los anchos de pulso m谩s comunes son 5 ns y 100 ns.
- Tiempo de adquisici贸n: El tiempo de adquisici贸n del OTDR determina la longitud de la traza que se genera. Los tiempos de adquisici贸n m谩s comunes son 100 ms y 1 s.
Aprenda a configurar un OTDR EXFO MaxTester 730C desde cero.

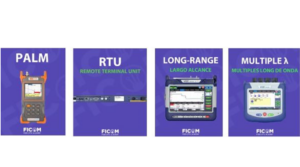

Tipos 聽de OTDR
- OTDRs port谩tiles o de mano (PALM)
Los OTDRs de mano son dispositivos port谩tiles y compactos dise帽ados para realizar pruebas de campo de manera r谩pida y eficiente. Estos equipos son ideales para situaciones dondne se requiere movilidad y flexibilidad, como en la instalaci贸n, mantenimiento y resoluci贸n de problemas en redes de fibra.
- OTDR RACK (RTU)
Los OTDRs en rack son equipos de medici贸n de alto rendimiento dise帽ados para su uso en entornos de laboratorio, centros de datos y aplicaciones donde se requiere una mayor precisi贸n y capacidad de an谩lisis.
Estos dispositivos se caracterizan por su tama帽o y dise帽o que los hacen aptos para ser instalados en racks est谩ndar, lo que facilita su integraci贸n en sistemas de prueba m谩s amplios.
- OTDRs de LARGO ALCANCE (Long-Rance)
Son dispositivos dise帽ados para realizar mediciones en redes de fibra 贸ptica de larga distancia. Estos equipos son ideales para aplicaciones como la caracterizaci贸n de cables, la inspecci贸n de enlaces de fibra 贸ptica de larga longitud y la evaluaci贸n de redes de transporte de larga distancia.
- M脷LTIPLES LONG DE ONDA (Multiple)
El OTDR de m煤ltiples longitudes de onda es una variante especializada de los OTDRs que permite realizar mediciones en diferentes longitudes de onda de manera simult谩nea o secuencial. Este tipo de OTDR es especialmente 煤til en aplicaciones donde es necesario analizar la calidad y las caracter铆sticas de la fibra 贸ptica en m煤ltiples ventanas espectrales. Principal aplicaci贸n en redes PON.

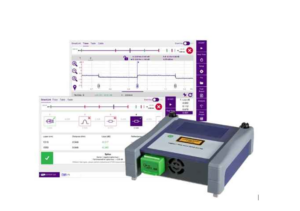

Aplicaciones del OTDR
- Medir la longitud de fibras 贸pticas y cables.
- Medir la distancia entre dos puntos en fibras 贸pticas y cables.
- Localizar fallos y rupturas de fibras 贸pticas y cables.
- Mostrar la curva de distribuci贸n de p茅rdidas en fibra 贸ptica y cable.
- Medir el coeficiente de atenuaci贸n de fibras聽贸pticas y cables.
- Medir las p茅rdidas entre dos puntos en fibras 贸pticas y cables.
- Medir las p茅rdidas de uniones o empalmes
- Medir la reflexi贸n en los eventos reflexivos en fibras 贸pticas y cables.
Para un evento espec铆fico (calidad de transmisi贸n modificada debido a fallos causados por empalmes por fusi贸n, conectores, dobleces, etc.), se pueden realizar聽las mediciones siguientes:
- Para cada evento: Distancia, p茅rdida y聽reflexi贸n.
- Para cada secci贸n de fibra 贸ptica: Longitud y p茅rdidas en dB o dB/unidad de longitud.
- Para toda la cadena de fibra 贸ptica: Longitud y p茅rdida de dB.
