208216 Series DILM Contactor, 380 V 400 V 315 kW: Todo lo que Necesitas Saber
Imagina que eres responsable del mantenimiento de una planta industrial. Un día, uno de tus motores de alta potencia deja de funcionar. Empiezas a investigar y descubres que el contactor es el problema. Al buscar una solución confiable y robusta, te encuentras con el «208216 Series DILM Contactor, 380 V 400 V 315 kW». Pero, ¿qué es exactamente este dispositivo? ¿Para qué sirve? ¿Es adecuado para tu aplicación?
En este artículo, resolveremos todas tus dudas de forma clara y sencilla. Te explicaremos desde cero qué es el modelo 208216 Series DILM Contactor, para qué se utiliza y por qué es tan importante en entornos industriales.
Especificaciones generales
| Nombre del producto |

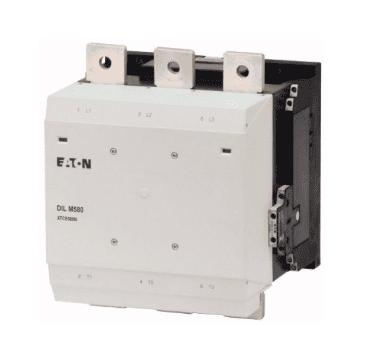

Contactor DILM serie Eaton Moeller®
|
| Número de catálogo |
208216
|
| EAN |
4015082082161
|
| Longitud/profundidad de producto |
232 milímetros
|
| Altura del producto |
296 milímetros
|
| Anchura del producto |
250 milímetros
|
| Peso del producto |
16,212 kilogramos
|
| Certificación(es) |
IEC/EN 60947
IEC/EN 60947-4-1 CSA-C22.2 N.º 60947-4-1-14 N.º de archivo UL: E29096 N.º de archivo UL CSA: 012528 UL 60947-4-1 N.º de control de categoría UL: NLDX N.º de clase CSA: 3211-04 CE VDE 0660 CSA |
| Notas del catálogo |
|
| Código de modelo |
DILM580/22(RA250)
|
General
| Accesorios |
Opciones de montaje contactos auxiliares: en el lateral: 2 x DILM820-XHI11(V)-SI; 2 DILM820-XHI11-SA
|
| Aplicación |
Contactores para motores
|
| Conexión |
Terminales de tornillo
|
| Grado de protección |
IP00
|
| Compatibilidad electromagnética |
Diseñado para funcionar en entornos industriales. Su uso en entornos residenciales puede causar interferencias de radiofrecuencia, lo que requiere una supresión de ruido adicional.
|
| Equipado con: |
Circuito supresor en la electrónica de accionamiento
|
| Vida útil, eléctrica |
100 000 operaciones (en funcionamiento del condensador)
|
| Vida útil, mecánica |
5 000 000 de Operaciones (Accionamiento por corriente alterna)
5 000 000 de Operaciones (Accionamiento DC) |
| Frecuencia de maniobra |
1000 operaciones mecánicas/h (accionamiento AC)
1000 operaciones mecánicas/h (accionamiento DC) 200 Maniobras/hora |
| Categoría de sobretensión |
III
|
| Grado de contaminación |
3
|
| Categoría del producto |
Contactores
|
| Protección |
A prueba de dedos y dorso de la mano con cubierta de terminal o bloque de terminales, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
|
| Tensión asignada soportada al impulso (Uimp) |
8.000 V CA
|
| Resistencia |
500 mΩ (Resistencia de contacto transitoria admisible – del dispositivo del circuito de control externo al accionar A11)
|
| Resistencia a impactos |
10 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 10 ms
8 g. Contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms 10 g, contacto auxiliar NO, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms |
| Nivel de señal |
5 V – 15 V. Nivel de señal de PLC (A3 – A4) según IEC/EN 61131-2 (tipo 2), sistemas magnéticos
|
| Categoría de uso |
AC-3: Motores de inducción CA estándar: encendido y apagado en operación
AC-4: motores AC de inducción: arranque, conexión, inversión, marcha lenta AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia |
| Tipo de tensión |
AC/DC
|
Condiciones climáticas ambientales
| Altitud |
Máx. 2.000 metros
|
| Temperatura ambiente de funcionamiento – mín. |
-40 °C
|
| Temperatura ambiente de funcionamiento – máx. |
60 °C
|
| Temperatura ambiente de funcionamiento (cerrada) – mín. |
-40 °C
|
| Temperatura ambiente de funcionamiento (cerrada) – máx. |
40 °C
|
| Temperatura ambiente de almacenamiento – mín. |
-40 °C
|
| Temperatura ambiente de almacenamiento – máx. |
80 °C
|
| Resistencia climática |
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78 |
Secciones de conexión
| Capacidad del terminal (embarrado) |
50 mm de ancho, conexión principal
|
| Capacidad del terminal (banda de cobre) |
Fijación con terminales de cable plano o bloque de terminales de cable, véase las capacidades de terminales para bloques de terminales de cable
|
| Capacidad del terminal (flexible con terminal de cable) |
50 – 240 mm²
|
| Capacidad del terminal (flexible con terminal) |
1 x (0,75 – 2,5) mm², Cables de control
2 x (0,75 – 2,5) mm², Cables de control |
| Capacidad del terminal (rígido) |
2 x (0,75 – 2,5) mm², Cables de control
1 x (0,75 – 2,5) mm², Cables de control |
| Capacidad del terminal (AWG rígido/trenzado) |
2/0 – 500 MCM, cables principales
18 – 14, Cables de control |
| Capacidad del terminal (trenzado con terminal de cable) |
70 – 240 mm²
|
| Ancho de los niveles |
16 milímetros
|
| Tamaño de tornillo |
M3.5, Terminales de tornillo, Cables de circuito de control
M10, terminales de tornillo, conexiones principales |
| Tamaño de destornillador |
2, Terminal de tornillo, Cables de circuito de control, Destornillador Pozidriv
|
| Par de apriete |
24 Nm, tornillo/perno de conexión del cable principal
1,2 Nm, Terminales de tornillo, Cables de circuito de control |
Especificaciones eléctricas:
| Sobrecorriente de conexión |
Máx. 30 x Es decir (pico)
|
| Capacidad nominal de interrupción a 220/230 V |
6500 A
|
| Capacidad nominal de interrupción a 380/400 V |
6500 A
|
| Capacidad nominal de interrupción a 500 V |
6500 A
|
| Capacidad nominal de interrupción a 660/690 V |
6500 A
|
| Capacidad nominal de interrupción a 1000 V |
4350 A
|
| Tensión asignada de aislamiento (Ui) |
1000 V
|
| Poder asignado de cierre (cos phi según IEC/EN 60947) |
7800 A
|
| Corriente asignada de empleo (le) |
265 A a 690 V (Compensación individual, condensadores trifásicos, al aire)
463 A hasta 525 V (compensación individual, condensadores trifásicos, al aire) |
| Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V |
580 A
|
| Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V |
580 A
|
| Corriente asignada de empleo (Ie) en AC-3, 440 V |
580 A
|
| Corriente asignada de empleo (Ie) en AC-3, 500 V |
580 A
|
| Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V |
580 A
|
| Corriente asignada de empleo (Ie) en AC-3, 1000 V |
435 A
|
| Corriente asignada de empleo (Ie) en AC-4, 220 V, 230 V, 240 V |
456 A
|
| Corriente asignada de empleo (Ie) en AC-4, 440 V |
456 A
|
| Corriente asignada de empleo (Ie) en AC-4, 500 V |
456 A
|
| Corriente asignada de empleo (Ie) en AC-4, 660 V, 690 V |
456 A
|
| Corriente asignada de empleo (Ie) en AC-4, 1000 V |
348 A
|
| Potencia asignada de empleo en AC-3, 240 V, 50 Hz |
200 kW
|
| Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz |
315 kW
|
| Potencia asignada de empleo en AC-3, 415 V, 50 Hz |
348 kW
|
| Potencia asignada de empleo en AC-3, 440 V, 50 Hz |
370 kW
|
| Potencia asignada de empleo en AC-3, 500 V, 50 Hz |
420 kW
|
| Potencia asignada de empleo en AC-3, 690 V, 50 Hz |
560 kW
|
| Potencia asignada de empleo en AC-3, 1000 V, 50 Hz |
600 kW
|
| Potencia asignada de empleo en AC-4, 220/230 V, 50 Hz |
143 kW
|
| Potencia asignada de empleo en AC-4, 240 V, 50 Hz |
156 kW
|
| Potencia asignada de empleo en AC-4, 415 V, 50 Hz |
274 kW
|
| Potencia asignada de empleo en AC-4, 440 V, 50 Hz |
290 kW
|
| Potencia asignada de empleo en AC-4, 500 V, 50 Hz |
330 kW
|
| Potencia asignada de empleo en AC-4, 660/690 V, 50 Hz |
440 kW
|
| Tensión asignada de empleo (Ue) en AC – máx. |
1000 V
|
| Potencia asignada de empleo en AC-4, 1000 V, 50 Hz |
509 kW
|
| Seccionamiento seguro |
1000 V AC, entre bobina y contactos auxiliares, según EN 61140
|
| Clasificación de aplicación especial de clasificación de aplicación definida |
670 A, FLA 480 V 60 Hz trifásico, 100.000 ciclos según UL 1995, (UL/CSA)
4020 A, LRA 480 V 60 Hz trifásico, 100.000 ciclos según UL 1995, (UL/CSA) 670 A, FLA 480 V 60 Hz trifásico, 100.000 ciclos según UL 1995, (UL/CSA) 4020 A, LRA 600 V 60 Hz trifásico, 100.000 ciclos según UL 1995, (UL/CSA) |
Clasificación de cortocircuito:
| Corriente de cortocircuito nominal (clasificación básica) |
2000 A, máx. Fusible, SCCR (UL/CSA)
1200 A, máx. CB, SCCR (UL/CSA) 30 kA, SCCR (UL/CSA) |
| Corriente nominal de cortocircuito (fallo alto a 480 V) |
85 kA, Fusible, SCCR (UL/CSA)
2000 A, máx. Fusible, SCCR (UL/CSA) 1200 A, máx. CB, SCCR (UL/CSA) 85 kA, CB, SCCR (UL/CSA) |
| Corriente nominal de cortocircuito (fallo alto a 600 V) |
2000 A, máx. Fusible, SCCR (UL/CSA)
85 kA, CB, SCCR (UL/CSA) 1200 A, máx. CB, SCCR (UL/CSA) 85 kA, Fusible, SCCR (UL/CSA) |
| Protección nominal contra cortocircuitos (coordinación tipo 1) a 1000 V |
630 A gG/gL
|
| Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V |
1.000 A gG/gL
|
| Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V |
1.000 A gG/gL
|
| Protección nominal contra cortocircuitos (coordinación tipo 2) a 1000 V |
500 A gG/gL
|
| Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V |
630 A gG/gL
|
| Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V |
630 A gG/gL
|
AC-1/Intesidad térmica convencional Ith:
| Corriente térmica convencional Ith a 40 °C (3 polos, abiertos) |
980 A
|
| Corriente térmica convencional Ith a 50 °C (3 polos, abiertos) |
876 A
|
| Corriente térmica convencional Ith a 55 °C (3 polos, abiertos) |
836 A
|
| Corriente térmica convencional Ith de contactos principales (1 polo, abierto) |
2000 A
|
Poder de corte:
| Poder de corte (contactos principales, uso general) |
980 A, clasificación máxima del motor (UL/CSA)
|
| Poder de corte (contactos auxiliares, uso general) |
15 A, 600 V CA, (UL/CSA)
1 A 250 V CC, (UL/CSA) |
| Poder de corte (contactos auxiliares, función piloto) |
P300, Accionamiento DC (UL/CSA)
A600, Accionamiento AC (UL/CSA) |
Sistema magnético:
| Comportamiento en condiciones marginales y transitorias |
Retención – Caídas de tensión (0,2 – 0,6 x Uc mín ≤12 ms: el tiempo se puentea correctamente
Retención – Interrupciones de tensión (0 – 0,2 x Uc mín ≤10 ms: el tiempo se puentea correctamente Sellado – Fase de arranque (0,7 x Uc mín – 1,15 x Uc máx): El contactor se enciende con certeza Retención – Caídas de tensión (0,6 – 0,7 x Uc mín.): El contactor permanece conectado Retención – Interrupciones de tensión (0 – 0,2 x Uc mín.) >10 ms: Caída del contactor Retención – Exceso de tensión (1,15 – 1,3 x Uc máx): El contactor permanece conectado Retención – a la llamada (0 – 0,7 x Uc mín: El contactor no se conecta Retención – Caídas de tensión (0,2 – 0,6 x Uc mín.) >12 ms: Caída del contactor |
| Tensión a la caída |
Accionamiento AC: 0,2 x US. máx. – 0,6 x US. mín., accionamiento AC
0,2 x EE. UU. máx. – 0,6 x EE. UU. mín., funciona con CC |
| Factor de utilización |
100%
|
| Tensión a la llamada |
0,7 – 1,15 V CA x Us
0,7 – 1,15 V CC x Us |
| Consumo de potencia |
Transformador de control con uk ≤ 7 %
|
| Potencia absorbida, llamada, 50 Hz |
800 VA, potencia de arranque, bobina en estado frío y 1,0 x Us
700 W, potencia a la llamada, bobina en estado frío y 1,0 x Us |
| Potencia absorbida, llamada, 60 Hz |
700 W, potencia a la llamada, bobina en estado frío y 1,0 x Us
800 VA, potencia de arranque, bobina en estado frío y 1,0 x Us |
| Potencia absorbida, retención, 50 Hz |
26,5 VA, bobina en estado frío y 1,0 x Us
11,4 W, bobina en estado frío y 1,0 x Us |
| Potencia absorbida, retención, 60 Hz |
26,5 VA, bobina en estado frío y 1,0 x Us
11,4 W, bobina en estado frío y 1,0 x Us |
| Tensión de alimentación de control nominal (Us) en AC, 50 Hz – mín. |
110 V
|
| Tensión de alimentación de control nominal (Us) en AC, 50 Hz – máx. |
250 V
|
| Tensión de alimentación de control nominal (Us) en AC, 60 Hz – mín. |
110 V
|
| Tensión de alimentación de control nominal (Us) en AC, 60 Hz – máx. |
250 V
|
| Tensión de alimentación de control nominal (Us) en DC – mín. |
110 V
|
| Tensión de alimentación de control nominal (Us) en DC – máx. |
250 V
|
| Tiempo conmutación (acc. por AC, cierre contactos, retardo de cierre) – máx. |
70 ms
|
| Tiempo conmutación (acc. por AC, cierre contactos, retardo de apertura) – máx. |
110 ms
|
Potencia asignada de motor:
| Potencia del motor asignada a 200/208 V, 60 Hz, trifásica |
200 caballos
|
| Potencia del motor asignada a 230/240 V, 60 Hz, trifásica |
200 caballos
|
| Potencia del motor asignada a 460/480 V, 60 Hz, trifásica |
400 caballos
|
| Potencia del motor asignada a 575/600 V, 60 Hz, trifásica |
600 caballos
|
¿Qué es el 208216 Series DILM Contactor, 380 V 400 V 315 kW?
El modelo 208216 Series DILM Contactor es un contactor de potencia fabricado por EATON, diseñado para controlar motores de gran tamaño y otros sistemas de potencia industrial. Está optimizado para funcionar en sistemas de 380 V a 400 V y puede manejar cargas de hasta 315 kW, lo cual lo convierte en una solución ideal para aplicaciones industriales pesadas.
Este contactor forma parte de la serie DILM de EATON, conocida por su fiabilidad, durabilidad y facilidad de integración en sistemas de automatización y control eléctrico.
¿Para qué sirve un contactor como el 208216 DILM?
Un contactor es un componente eléctrico que sirve para conectar o desconectar un circuito de potencia. A diferencia de un interruptor manual, un contactor puede ser activado de forma remota y automática.
En el caso del modelo 208216 DILM, su capacidad de 315 kW lo hace ideal para:
- Motores eléctricos de gran tamaño
- Sistemas HVAC industriales
- Compresores y bombas
- Maquinaria de fabricación
- Centros de control de motores (CCM)
¿Qué significa cada parte del nombre «208216 Series DILM Contactor, 380 V 400 V 315 kW»?
- 208216: Es el número de referencia o código de parte del fabricante.
- Series DILM: Indica la serie del contactor, desarrollada por EATON.
- Contactor: Dispositivo eléctrico para controlar circuitos de potencia.
- 380 V / 400 V: Rango de tensión nominal de operación.
- 315 kW: Capacidad de carga que puede manejar el contactor.
Características técnicas principales
- Fabricante: EATON
- Serie: DILM
- Código de producto: 208216
- Tensión de operación: 380 V – 400 V
- Capacidad de carga: hasta 315 kW
- Frecuencia: 50/60 Hz
- Montaje: Riel DIN o panel
- Normativas: IEC/EN 60947
Ventajas del contactor 208216 Series DILM
- Alta confiabilidad: Diseñado para operar miles de ciclos sin fallos.
- Seguridad: Cumple con estrictas normativas internacionales.
- Versatilidad: Compatible con distintos sistemas eléctricos.
- Ahorro de energía: Baja pérdida de energía por su eficiencia.
- Fácil instalación: Montaje intuitivo y sencillo.
¿Cómo se llama este modelo?
El nombre exacto del modelo es: 208216 Series DILM Contactor, 380 V 400 V 315 kW. Esta es la denominación técnica que debes usar al buscar información o cotizar este equipo.
Aplicaciones comunes del modelo 208216 Series DILM
Este tipo de contactores se usa comúnmente en:
- Plantas de manufactura
- Mineras
- Plantas hidroeléctricas y térmicas
- Centros de energía renovable
- Sistemas de automatización industrial
Errores frecuentes al usar un contactor de alta potencia
- Sobrecarga continua: Forzar el contactor más allá de su capacidad.
- Instalación incorrecta: Mala conexión de los terminales.
- Falta de mantenimiento: No limpiar o revisar contactos.
- Uso de accesorios no compatibles: Utilizar relés auxiliares o módulos no recomendados por el fabricante.
- Ambientes extremos: Operar en zonas con humedad o calor sin protección adicional.
Distribuimos en toda Latinoamérica
Contamos con un sistema de logística eficiente que nos permite hacer envíos rápidos y seguros a cualquier parte de Latinoamérica. Ya sea que te encuentres en Lima, Quito, Santiago o Buenos Aires, podemos hacerte llegar el 208216 Series DILM Contactor, 380 V 400 V 315 kW sin complicaciones.
Somos VVAINDUSTRIAL
En VVAINDUSTRIAL somos una empresa especializada en suministros industriales. Contamos con amplia experiencia y un catálogo de productos de primeras marcas como EATON. Nuestro equipo está listo para asesorarte en cada paso del proceso de compra y ayudarte a elegir el contactor adecuado.
Contáctanos:
- WhatsApp Perú: +51 915111043
- WhatsApp Ecuador: +593 96 778 7720
- Correo: ventas3@vva-industrial.com
- Distribuimos a toda Latinoamérica
Lugares donde Adquirir un Distribuidor de la marca DILM EATON:
Puedes alquilar o comprar productos de la marca DILM EATON en distintos lugares. Nuestra empresa tiene distintos lugares donde hacemos la distribución de la marca DILM EATON: Perú, Lima, callao, Arequipa, trujillo y Piura, ECUADOR: Guayaquil, Quito, Ambato, cuenca, santo domingo, manta, duran, loja, Santa Elena y Machala, CHILE: Santiago, Concepción y Valparaíso, Colombia: Bogotá, Medellín y Cali, Bolivia: La Paz, Cochabamba y Santa Cruz, Argentina: Buenos Aires, Rosario y Córdoba, Brasil: Sao Paulo, Río de Janeiro, Rio Grande do Sul y Santa Catarina, mercado libre, ebay, amazon , homer, sodimac, alibaba, México: Ciudad de México, Nuevo León, Campeche y Jalisco, Venezuela, Costa Rica, Cuba, Dominica, El Salvador, Granada, Guatemala, Guyana, Haití, Honduras, Jamaica, Nicaragua, Panamá, Paraguay, Asunción, Venezuela, Caracas , Ciudad Guayana VALENCIA CIUDAD BOLÍVAR ,MARACAY ,BARQUISIMETO, Uruguay, Montevideo, Salto Paysandú, España, República Dominicana, Puerto Rico, Barbados.
FAQs
¿Qué es el 208216 Series DILM Contactor?
Es un contactor de potencia fabricado por EATON para aplicaciones industriales, que soporta cargas de hasta 315 kW a 400 V.
¿Cómo se llama este modelo técnicamente?
Se llama «208216 Series DILM Contactor, 380 V 400 V 315 kW».
¿Qué significa el código 208216?
Es el número de referencia del producto usado por el fabricante para identificarlo específicamente.
¿Dónde se puede usar este contactor?
En sistemas industriales como motores, bombas, compresores, y sistemas HVAC.
¿Distribuyen en mi país?
Sí, hacemos envíos a toda Latinoamérica.
Valoraciones
No hay valoraciones aún.
