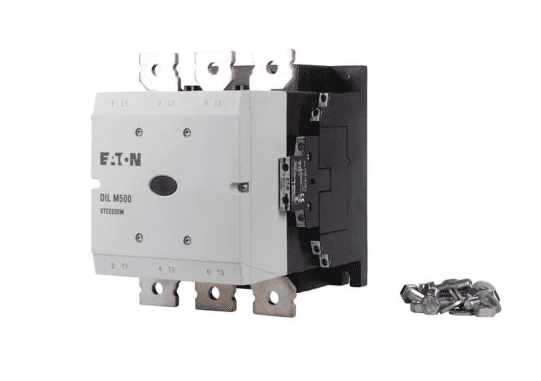

208213 series DILM Contactor, 380 V 400 V 265 kW, 2 N/O: Qué es, para qué sirve y por qué es importante
¿Te has encontrado con el término 208213 series DILM Contactor, 380 V 400 V 265 kW, 2 N/O y no sabes qué significa o para qué se utiliza? No estás solo. Muchos usuarios buscan entender este componente, ya que aparece en catálogos industriales o es mencionado por técnicos en proyectos de automatización. En este artículo te explicaremos de forma clara y sencilla qué es este contactor, para qué sirve y por qué deberías conocerlo si trabajas en el sector industrial.
Vamos a resolver tus dudas, desde lo más básico hasta detalles técnicos que podrían marcar la diferencia en la elección de tus componentes.
Especificaciones generales:
| Nombre del producto |
Contactor DILM serie Eaton Moeller®
|
| Número de catálogo |
208213
|
| Código del modelo |
DILM500/22(RA250)
|
| EAN |
4015082082130
|
| Longitud/profundidad del producto |
216 milímetros
|
| Altura del producto |
219 milímetros
|
| Ancho del producto |
160 milímetros
|
| Peso del producto |
8,662 kilogramos
|
| Certificaciones |
N.º de control de categoría UL: NLDX
VDE 0660 N.º de archivo UL: E29096 IEC/EN 60947-4-1 N.º de clase CSA: 3211-04 UL 60947-4-1 UL/CSA N.º de archivo CSA 012528 Norteamérica (listado por UL, certificado por CSA) EN 45545: Protección contra incendios en vehículos ferroviarios IEC 61373: Vibración e impacto, probado para categoría 1 clase B Marcado CE |
| Notas del catálogo |
|
Especificaciones del producto:
| Accesorios |
Opciones de montaje de contactos auxiliares: en el lateral: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
|
| 10.10 Aumento de temperatura |
El fabricante del panel es responsable del cálculo del aumento de temperatura. Eaton proporcionará los datos de disipación térmica de los dispositivos.
|
| 10.11 Clasificación de cortocircuito |
Es responsabilidad del cuadrista. Se deben respetar las especificaciones del cuadro eléctrico.
|
| 10.12 Compatibilidad electromagnética |
Es responsabilidad del cuadrista. Se deben respetar las especificaciones del cuadro eléctrico.
|
| 10.13 Función mecánica |
El dispositivo cumple con los requisitos, siempre que se respete la información contenida en el folleto de instrucciones (IL).
|
| 10.2.2 Resistencia a la corrosión |
Cumple con los requisitos del estándar del producto.
|
| 10.2.3.1 Verificación de la estabilidad térmica de los envolventes |
Cumple con los requisitos del estándar del producto.
|
| 10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal |
Cumple con los requisitos del estándar del producto.
|
| 10.2.3.3 Resistencia del material aislante al calor/fuego anormal por efectos eléctricos internos. |
Cumple con los requisitos del estándar del producto.
|
| 10.2.4 Resistencia a la radiación ultravioleta (UV) |
Cumple con los requisitos del estándar del producto.
|
| 10.2.5 Elevación |
No aplica ya que es necesario evaluar todo el cuadro de distribución.
|
| 10.2.6 Impacto mecánico |
No aplica ya que es necesario evaluar todo el cuadro de distribución.
|
| 10.2.7 Inscripciones |
Cumple con los requisitos del estándar del producto.
|
| 10.3 Grado de protección de los conjuntos |
No aplica ya que es necesario evaluar todo el cuadro de distribución.
|
| 10.4 Distancias de fuga y espacios libres |
Cumple con los requisitos del estándar del producto.
|
| 10.5 Protección contra descargas eléctricas |
No aplica ya que es necesario evaluar todo el cuadro de distribución.
|
| 10.6 Incorporación de dispositivos y componentes de conmutación |
No aplica ya que es necesario evaluar todo el cuadro de distribución.
|
| 10.7 Circuitos y conexiones eléctricas internas |
¿Es responsabilidad del cuadrista?
|
| 10.8 Conexiones para conductores externos |
¿Es responsabilidad del cuadrista?
|
| 10.9.2 Rigidez eléctrica a frecuencia industrial |
¿Es responsabilidad del cuadrista?
|
| 10.9.3 Tensión soportada al impulso |
¿Es responsabilidad del cuadrista?
|
| 10.9.4 Ensayos de envolventes de material aislante |
¿Es responsabilidad del cuadrista?
|
| Equipado con: |
Circuito supresor en electrónica de accionamiento
|
| Frecuencia de operación |
2000 operaciones mecánicas/h (operadas con CA)
200 operaciones/h 2000 operaciones mecánicas/h (operadas con CC) |
| Grado de contaminación |
3
|
| Protección climática |
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
| Tensión nominal soportada al impulso (Uimp) |
8000 V CA
|
| Categoría de utilización |
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento AC-4: Motores de inducción de CA normales: arranque, conexión, inversión, avance lento |
| Conexión |
Terminales de tornillo
|
| Temperatura ambiente de funcionamiento – máx. |
60 °C
|
| Temperatura ambiente de funcionamiento – mín. |
-40 °C
|
| Temperatura ambiente de funcionamiento (cerrado) – máx. |
40 °C
|
| Temperatura ambiente de funcionamiento (cerrado) – min |
-40 °C
|
| Temperatura ambiente de almacenamiento – máx. |
80 °C
|
| Temperatura ambiente de almacenamiento – min |
-40 °C
|
| Potencia del motor asignada a 200/208 V, 60 Hz, trifásica |
150 caballos de fuerza
|
| Potencia del motor asignada a 230/240 V, 60 Hz, trifásica |
200 caballos
|
| Potencia del motor asignada a 460/480 V, 60 Hz, trifásica |
400 caballos
|
| Potencia del motor asignada a 575/600 V, 60 Hz, trifásica |
500 caballos de fuerza
|
| Corriente térmica convencional ith (unipolar, cerrada) |
1500 A
|
| Corriente térmica convencional ith (3 polos, cerrado) |
600 A
|
| Corriente térmica convencional ith a 55 °C (3 polos, abierto) |
682 A
|
| Corriente térmica convencional ith de contactos principales (unipolar, abierto) |
1625 A
|
| Disipación de calor del equipo, Pvid dependiente de la corriente |
0 W
|
| Capacidad de disipación de calor Pdiss |
0 W
|
| Disipación de calor por polo, dependiente de la corriente Pvid |
19.33 O
|
| Solicitud |
Contactores para motores
|
| Categoría de producto |
Contactores
|
| Protección |
A prueba de golpes contra los dedos y el dorso de la mano con cubierta de terminal o bloque de terminales, protección contra contacto directo cuando se acciona desde el frente (EN 50274)
|
| Tipo de conexión eléctrica del circuito principal |
Conexión ferroviaria
|
| Tamaño del destornillador |
2, Tornillo de terminal, Cables del circuito de control, Destornillador Pozidriv
|
| Tipo de voltaje |
AC/DC
|
| Grado de protección |
IP00
|
| Número de contactos auxiliares (contactos normalmente cerrados) |
2
|
| Número de contactos auxiliares (contactos normalmente abiertos) |
2
|
| Número de contactos (contactos normalmente cerrados) |
2
|
| Número de contactos (normalmente cerrados) como contacto principal |
0
|
| Número de contactos (contactos normalmente abiertos) |
2
|
| Número de contactos principales (contacto normalmente abierto) |
3
|
| Capacidad de corte nominal a 1000 V |
950 A
|
| Capacidad de corte nominal a 220/230 V |
5000 A
|
| Capacidad de corte nominal a 380/400 V |
5000 A
|
| Capacidad de corte nominal a 500 V |
5000 A
|
| Capacidad de corte nominal a 660/690 V |
5000 A
|
| Tensión nominal de alimentación de control (Us) a CA, 50 Hz – máx. |
250 voltios
|
| Tensión nominal de alimentación de control (Us) a CA, 50 Hz – mín. |
110 voltios
|
| Tensión nominal de alimentación de control (Us) a CA, 60 Hz – máx. |
250 voltios
|
| Tensión nominal de alimentación de control (Us) a CA, 60 Hz – mín. |
110 voltios
|
| Voltaje de caída |
0,2 x EE. UU. máx. – 0,6 x EE. UU. mín., funcionamiento con CC
. Funcionamiento con CA: 0,2 x EE. UU. máx. – 0,6 x EE. UU. mín., funcionamiento con CA |
| Categoría de sobretensión |
III
|
| Comportamiento en condiciones marginales y transicionales |
Sellado – Sobretensión (1,15 – 1,3 x Uc máx.): El contactor permanece conectado
Sellado – Caídas de tensión (0,2 – 0,6 x Uc mín. ≤12 ms: El tiempo se ha superado correctamente Sellado – Caídas de tensión (0,2 – 0,6 x Uc mín.) > 12 ms: Caída del contactor Sellado – Interrupciones de tensión (0 – 0,2 x Uc mín. ≤ 10 ms: El tiempo se ha superado correctamente Sellado – Interrupciones de tensión 0 – 0,2 x Uc mín.) > 10 ms: Caída del contactor Sellado – Fase de arranque (0 – 0,7 x Uc mín.: El contactor no se conecta Sellado – Caídas de tensión (0,6 – 0,7 x Uc mín.: El contactor permanece conectado Sellado – Fase de arranque (0,7 x Uc mín. – 1,15 x Uc máx.): El contactor se conecta con seguridad |
| Factor de trabajo |
100 %
|
| Compatibilidad electromagnética |
Diseñado para funcionar en entornos industriales. Su uso en entornos residenciales puede causar interferencias de radiofrecuencia, lo que requiere supresión de ruido adicional.
|
| Vida útil, mecánica |
7.000.000 Operaciones (operadas con CA)
7.000.000 Operaciones (operadas con CC) |
| Voltaje de activación |
0,7 – 1,15 V CC x Us
0,7 – 1,15 V CA x Us |
| Consumo de energía, captación, 50 Hz |
450 VA, Potencia de entrada, Bobina en estado frío y 1,0 x Us
350 W, Potencia de entrada, Bobina en estado frío y 1,0 x Us |
| Aislamiento seguro |
1000 V CA, entre bobina y contactos, según EN 61140
|
| Consumo de energía, captación, 60 Hz |
350 W, Potencia de entrada, Bobina en estado frío y 1,0 x Us
450 VA, Potencia de entrada, Bobina en estado frío y 1,0 x Us |
| Tamaño del tornillo |
M10, Tornillo de terminal, Conexiones principales
M3.5, Tornillo de terminal, Cables del circuito de control |
| Consumo de energía, sellado, 50 Hz |
7,9 W, Bobina en estado frío y 1,0 x Us
14,2 VA, Bobina en estado frío y 1,0 x Us |
| Consumo de energía, sellado, 60 Hz |
14,2 VA, Bobina en estado frío y 1,0 x Us
7,9 W, Bobina en estado frío y 1,0 x Us |
| Resistencia |
500 mΩ (resistencia de contacto transitoria admisible del dispositivo de circuito de control externo al activar A11)
|
| Corriente nominal de funcionamiento (Ie) |
307 A hasta 525 V (compensación individual, condensadores trifásicos, abiertos)
177 A a 690 V (compensación individual, condensadores trifásicos, abiertos) |
| Corriente de entrada |
Máx. 30 x Ie (pico)
|
| Capacidad de conmutación (contactos auxiliares, uso general) |
1 A, 250 V CC, (UL/CSA)
15 A, 600 V CA, (UL/CSA) |
| Capacidad de conmutación (contactos auxiliares, servicio piloto) |
P300, operado por CC (UL/CSA)
A600, operado por CA (UL/CSA) |
| Vida útil eléctrica |
100.000 operaciones (en operación del condensador)
|
| Capacidad terminal (banda de cobre) |
Fijación con terminal de cable plano o bloques de terminales de cable; consulte la capacidad de terminales para bloques de terminales de cable
|
| Capacidad del terminal (flexible con casquillo) |
2 x (0,75 – 2,5) mm², cables de circuito de control
1 x (0,75 – 2,5) mm², cables de circuito de control |
| Resistencia a los golpes |
10 g, contacto auxiliar N/A, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
10 g, contacto principal N/A, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms 8 g, contacto auxiliar N/C, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms |
| Capacidad terminal (sólida) |
2 x (0,75 – 2,5) mm², cables de circuito de control
1 x (0,75 – 2,5) mm², cables de circuito de control |
| Capacidad del terminal (AWG sólido/trenzado) |
18 – 14, Cables de circuito de control
2/0 – 500 MCM, Cables principales |
| Nivel de señal |
5 V – 15 V, nivel de señal PLC (A3 – A4) según IEC/EN 61131-2 (tipo 2), sistemas magnéticos
|
| Capacidad terminal (barra colectora) |
30 mm de ancho, Conexión principal
|
| Capacidad del terminal (flexible con terminal de cable) |
50 – 240 mm²
|
| Capacidad de conmutación (contactos principales, uso general) |
550 A, clasificación máxima del motor (UL/CSA)
|
| Capacidad del terminal (trenzado con terminal de cable) |
70 – 240 mm²
|
| Consumo de energía |
Transformador de control con uk ≤ 6%
|
| Par de apriete |
24 Nm, Tornillo/perno de conexión del cable principal
1,2 Nm, Terminales de tornillo, Cables del circuito de control |
| Ancho entre planos |
16 milímetros
|
| Tensión nominal de alimentación de control (Us) en CC – máx. |
250 voltios
|
| Tensión nominal de alimentación de control (Us) en CC – mín. |
110 voltios
|
| Tensión de aislamiento nominal (Ui) |
1000 voltios
|
| Capacidad de cierre nominal (cos phi según IEC/EN 60947) |
5500 A
|
| Corriente nominal de funcionamiento (Ie) en CA-3, 1000 V |
95 A
|
| Corriente nominal de funcionamiento (Ie) en CA-3, 220 V, 230 V, 240 V |
500 A
|
| Corriente nominal de funcionamiento (Ie) en CA-3, 380 V, 400 V, 415 V |
500 A
|
| Corriente nominal de funcionamiento (Ie) en CA-3, 440 V |
500 A
|
| Corriente nominal de funcionamiento (Ie) en CA-3, 500 V |
500 A
|
| Corriente nominal de funcionamiento (Ie) en CA-3, 660 V, 690 V |
325 A
|
| Corriente nominal de funcionamiento (Ie) en CA-4, 1000 V |
95 A
|
| Corriente nominal de funcionamiento (Ie) en CA-4, 220 V, 230 V, 240 V |
360 A
|
| Corriente nominal de funcionamiento (Ie) en CA-4, 400 V |
360 A
|
| Corriente nominal de funcionamiento (Ie) a CA-4, 440 V |
360 A
|
| Corriente nominal de funcionamiento (Ie) a CA-4, 500 V |
360 A
|
| Corriente nominal de funcionamiento (Ie) en CA-4, 660 V, 690 V |
260 A
|
| Corriente operativa nominal para la disipación de calor especificada (In) |
500 A
|
| Potencia nominal de funcionamiento en CA-3, 1000 V, 50 Hz |
132 kW
|
| Potencia nominal de funcionamiento en CA-3, 240 V, 50 Hz |
170 kW
|
| Potencia nominal de funcionamiento en CA-3, 380/400 V, 50 Hz |
250 kW
|
| Potencia nominal de funcionamiento en CA-3, 415 V, 50 Hz |
290 kW
|
| Potencia nominal de funcionamiento en CA-4, 1000 V, 50 Hz |
132 kW
|
| Potencia nominal de funcionamiento en CA-4, 220/230 V, 50 Hz |
112 kW
|
| Potencia nominal de funcionamiento en CA-4, 240 V, 50 Hz |
122 kW
|
| Potencia nominal de funcionamiento en CA-4, 380/400 V, 50 Hz |
200 kW
|
| Potencia nominal de funcionamiento en CA-4, 415 V, 50 Hz |
216 kW
|
| Potencia nominal de funcionamiento en CA-4, 440 V, 50 Hz |
229 kW
|
| Potencia nominal de funcionamiento en CA-4, 500 V, 50 Hz |
250 kW
|
| Potencia operativa nominal en CA-4, 660/690 V, 50 Hz |
240 kW
|
| Potencia operativa nominal (NEMA) |
298 kW
|
| Tensión nominal de funcionamiento (Ue) en CA – máx. |
1000 voltios
|
| Resistencia por polo |
0,089 mΩ
|
| Disipación de calor estática, fotovoltaica no dependiente de la corriente |
7,9 W
|
| Tiempo de conmutación (operado con CA, hacer contactos, retardo de cierre) – máx. |
80 ms
|
| Tiempo de conmutación (operado con CA, hacer contactos, retardo de apertura) – máx. |
110 ms
|
| Clasificación de corriente de cortocircuito (clasificación básica) |
600 A, máx. CB, SCCR (UL/CSA)
30 kA, SCCR (UL/CSA) 800 A, máx. Fusible, SCCR (UL/CSA) |
| Clasificación de corriente de cortocircuito (falla alta a 480 V) |
30/100 kA, Fusible, SCCR (UL/CSA)
800/600 A, Clase J, máx. Fusible, SCCR (UL/CSA) 600 A, máx. CB, SCCR (UL/CSA) 100 kA, CB, SCCR (UL/CSA) |
| Clasificación de corriente de cortocircuito (falla alta a 600 V) |
30 kA, CB, SCCR (UL/CSA)
600 A, máx. CB, SCCR (UL/CSA) 30/100 kA, Fusible, SCCR (UL/CSA) 800/600 A, Clase J, máx. Fusible, SCCR (UL/CSA) |
| Clasificación de protección contra cortocircuitos (coordinación tipo 1) a 1000 V |
250 A gG/gL
|
| Clasificación de protección contra cortocircuitos (coordinación tipo 1) a 400 V |
630 A gG/gL
|
| Clasificación de protección contra cortocircuitos (coordinación tipo 1) a 690 V |
630 A gG/gL
|
| Clasificación de protección contra cortocircuitos (coordinación tipo 2) a 1000 V |
200 A gG/gL
|
| Clasificación de protección contra cortocircuitos (coordinación tipo 2) a 400 V |
500 A gG/gL
|
| Clasificación de protección contra cortocircuitos (coordinación tipo 2) a 690 V |
500 A gG/gL
|
| Calificación de propósito especial de calificación de propósito definido |
3900 A, LRA 480 V 60 Hz trifásica, 100 000 ciclos según UL 1995 (UL/CSA)
3120 A, LRA 600 V 60 Hz trifásica, 100 000 ciclos según UL 1995 (UL/CSA) 635 A, FLA 480 V 60 Hz trifásica, 100 000 ciclos según UL 1995 (UL/CSA) 520 A, FLA 600 V 60 Hz trifásica, 100 000 ciclos según UL 1995 (UL/CSA) |
| Corriente térmica convencional ith a 40 °C (3 polos, abierto) |
800 A
|
| Corriente térmica convencional ith a 50 °C (3 polos, abierto) |
715 A
|
| Corriente térmica convencional ith a 60 °C (3 polos, abierto) |
650 A
|
| Potencia nominal de funcionamiento en CA-3, 440 V, 50 Hz |
315 kW
|
| Potencia nominal de funcionamiento en CA-3, 500 V, 50 Hz |
355 kW
|
| Potencia nominal de funcionamiento en CA-3, 690 V, 50 Hz |
300 kW
|
| Tensión de accionamiento |
RA 250: 110 – 250 V 40 – 60 Hz/110 – 350 V CC
|
| Altitud |
Máx. 2000 m
|
| Tensión de funcionamiento en CA, 50 Hz – mín. |
110 voltios
|
| Tensión de funcionamiento en CA, 50 Hz – máx. |
250 voltios
|
| Tensión de funcionamiento en CA, 60 Hz – mín. |
110 voltios
|
| Tensión de funcionamiento en CA, 60 Hz – máx. |
250 voltios
|
¿Qué es el 208213 series DILM Contactor?
El 208213 series DILM Contactor, 380 V 400 V 265 kW, 2 N/O es un dispositivo electromecánico de la marca EATON. Su función principal es abrir y cerrar circuitos eléctricos de forma remota, especialmente aquellos con motores de gran potencia.
El número 208213 hace referencia al código de parte dentro de la línea de productos DILM. Esta serie está diseñada para trabajar con cargas pesadas en entornos industriales. El dato 265 kW indica la potencia máxima del motor que puede controlar. Y los 2 N/O (Normally Open) hacen referencia a los dos contactos auxiliares que permanecen abiertos cuando el contactor está en reposo.
¿Y qué es un contactor exactamente?
Un contactor es como un interruptor automático. Se activa a distancia mediante una señal eléctrica. Es muy utilizado para arrancar y detener motores eléctricos, automatizar sistemas y proteger circuitos.
Características del 208213 series DILM Contactor
Estas son las principales especificaciones técnicas del modelo:
- Serie: DILM
- Código: 208213
- Voltaje de operación: 380 V / 400 V
- Potencia nominal: 265 kW
- Contactos auxiliares: 2 N/O (normalmente abiertos)
- Frecuencia: 50/60 Hz
- Tipo de montaje: riel DIN o atornillado
- Compatibilidad: sistemas trifásicos industriales
Estas características lo hacen ideal para entornos industriales exigentes como plantas manufactureras, sistemas HVAC, bombeo de agua y control de maquinaria pesada.
Diferencias entre el 208213 y otros modelos como el 208209 o 139556 DILM Contactor
Es común confundir modelos dentro de la misma serie. Algunos puntos clave para diferenciarlos:
| Modelo | Potencia Nominal | Contactos Auxiliares | Aplicación |
|---|---|---|---|
| 208209 series DILM | 200 kW aprox. | 1 N/O + 1 N/C | Mediana potencia |
| 139556 DILM Contactor | 160 kW aprox. | 1 N/O | Equipos ligeros/medianos |
| 208213 series DILM | 265 kW | 2 N/O | Alta potencia industrial |
Aplicaciones típicas del contactor DILM 208213
El 208213 DILM se emplea para controlar:
- Motores trifásicos de gran tamaño
- Sistemas de aire acondicionado industriales
- Bombas de agua de alta capacidad
- Líneas de producción automatizadas
- Tableros de fuerza en instalaciones eléctricas
¿Por qué usar un contactor y no un interruptor manual?
Porque el contactor:
- Permite el control remoto.
- Protege los circuitos del desgaste mecánico.
- Aumenta la seguridad de la instalación.
- Es automatizable.
¿Qué significa «2 N/O» en el contactor 208213?
Significa que incluye dos contactos auxiliares normalmente abiertos. Esto es útil para enviar señales a otros dispositivos cuando el contactor está activado (por ejemplo, una luz indicadora o un PLC).
Ventajas del modelo 208213 de la serie DILM
- Alta potencia de conmutación (265 kW)
- Durabilidad comprobada de la marca EATON
- Compatibilidad internacional
- Mantenimiento sencillo
- Versatilidad en montaje y aplicaciones
- Excelente relación calidad-precio
Errores comunes al elegir un contactor
Muchos usuarios cometen estos errores:
- Elegir una potencia menor a la del motor real.
- No considerar el tipo de carga (resistiva, inductiva).
- Olvidar revisar los contactos auxiliares necesarios.
- Confundir modelos por código similar (208209 vs 208213).
Preguntas Frecuentes (FAQs)
¿Qué es el 208213 series DILM Contactor?
Es un dispositivo industrial de la marca EATON que permite controlar motores de hasta 265 kW en sistemas de 380 V / 400 V.
¿Cuál es la diferencia entre 208213 y 208209 DILM Contactor?
El modelo 208213 maneja mayor potencia (265 kW) y tiene dos contactos auxiliares N/O. El 208209 tiene menor potencia y diferente configuración de contactos.
¿Para qué se usan los contactos 2 N/O?
Para enviar señales a otros sistemas cuando el contactor está en funcionamiento. Por ejemplo, a luces indicadoras o controladores lógicos.
¿Se puede usar en cualquier país?
Sí, siempre que el voltaje del sistema coincida (380 V o 400 V) y se cumplan las normas locales.
¿Cómo se instala el contactor 208213?
Puede instalarse en riel DIN o mediante tornillos, según el diseño del tablero.
Distribuimos en toda Latinoamérica
En VVAINDUSTRIAL contamos con un amplio stock de productos EATON, incluyendo el 208213 series DILM Contactor. Realizamos envíos a:
- Perú, Ecuador, Colombia, Chile, Argentina, Brasil
- Bolivia, Paraguay, Uruguay, México, Venezuela
- Centroamérica y el Caribe
Somos VVAINDUSTRIAL: tu proveedor de confianza
VVAINDUSTRIAL es una empresa especializada en suministros industriales. Contamos con atención personalizada, asesoramiento técnico y envíos a toda Latinoamérica.
- Teléfonos:
- +51 915111043 (Perú)
- +593 96 778 7720 (Ecuador)
- Correo: ventas3@vva-industrial.com
- Distribuimos a toda Latinoamérica
Lugares donde Adquirir un Distribuidor de la marca DILM EATON:
Puedes alquilar o comprar productos de la marca DILM EATON en distintos lugares. Nuestra empresa tiene distintos lugares donde hacemos la distribución de la marca DILM EATON: Perú, Lima, callao, Arequipa, trujillo y Piura, ECUADOR: Guayaquil, Quito, Ambato, cuenca, santo domingo, manta, duran, loja, Santa Elena y Machala, CHILE: Santiago, Concepción y Valparaíso, Colombia: Bogotá, Medellín y Cali, Bolivia: La Paz, Cochabamba y Santa Cruz, Argentina: Buenos Aires, Rosario y Córdoba, Brasil: Sao Paulo, Río de Janeiro, Rio Grande do Sul y Santa Catarina, mercado libre, ebay, amazon , homer, sodimac, alibaba, México: Ciudad de México, Nuevo León, Campeche y Jalisco, Venezuela, Costa Rica, Cuba, Dominica, El Salvador, Granada, Guatemala, Guyana, Haití, Honduras, Jamaica, Nicaragua, Panamá, Paraguay, Asunción, Venezuela, Caracas , Ciudad Guayana VALENCIA CIUDAD BOLÍVAR ,MARACAY ,BARQUISIMETO, Uruguay, Montevideo, Salto Paysandú, España, República Dominicana, Puerto Rico, Barbados.
Valoraciones
No hay valoraciones aún.
