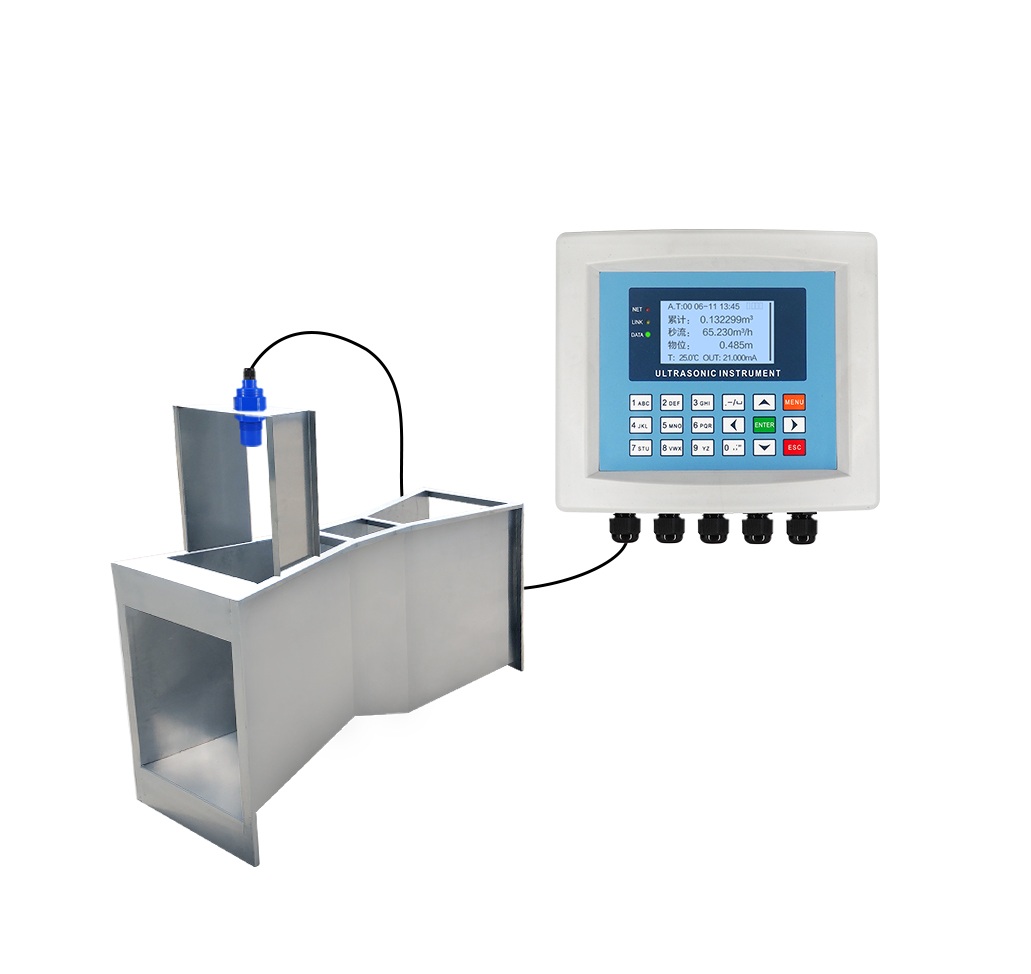

Flujómetro ultrasónico para canal abierto, 2 salidas 4-20 mA, Rang. 2m, Puer. RS485, IP65 SUL815

Descripción

Medidor de flujo ultrasónico para canal abierto SUL815 (montaje en pared) diseñado para canalizaciones estándar e irregulares en plantas de tratamiento y procesos industriales. Opera mediante método de nivel de líquido (para vertederos triangulares, rectangulares y canales Parshall) y método de velocidad/Doppler (para secciones trapezoidales, en U y en O). El equipo integra una sonda de nivel ultrasónica, un tanque de medición y un totalizador de flujo digital de alta precisión.

Características

• Sistema de Reconocimiento Inteligente: Incorpora compensación automática de temperatura e inmunidad a interferencias ERD.

• Cálculo Automatizado de Caudal: El sistema de corrección ajusta el nivel de flujo según la geometría del vertedero y el nivel del líquido.

• Detección y Alarma de Bloqueo: Alerta ante la acumulación de sedimentos o escoria en la garganta del tanque dosificador.

• Comunicación Industrial RS485: Transmite 6 grupos de parámetros de flujo en formato decimal a la red de control para facilitar lectura, registro y archivo.

• Respaldo de Datos por Falla Eléctrica: Memoria con doble copia de seguridad que almacena registros con fecha y hora hasta por 10 años.

• Calibración y Montaje Rápido: Medición de altura inteligente con calibración digital para rápida puesta en marcha.

Especificaciones

• Rango de Flujo Acumulado: 0 a 999,999 (reinicio automático a 8 dígitos con contador de ciclos).

• Rango de Flujo Instantáneo: 10 L/s a 100 m³/s (dependiendo del vertedero/canal).

• Precisión: ±5%.

• Zona Ciega: 0.06 m a 2 m (según sensor seleccionado).

• Rango de Medición: 0 a 2 metros.

• Grado de Protección: IP65 (Sonda de ABS resistente a corrosión).

• Longitud de Cable: 10 m blindado (personalizable).

• Interfaz de Usuario: Pantalla LCD de 3 pulgadas y teclado de 18 teclas.

• Alimentación: AC 85-380 V o DC 11-24 V (Consumo: 5 W).

• Entradas y Salidas:

  • Entrada: Sonda ultrasónica y puerto RS485.

  • Salida: 1 o 2 salidas 4-20 mA, 4 relés de control y comunicación RS485 (Modbus).

• Funciones Adicionales: Historial de flujo horario, diario, mensual y anual. Opción de exportación de datos mediante puerto USB.

Aplicaciones

Ideal para monitoreo de efluentes, plantas de tratamiento de aguas residuales (PTAR), canales de riego, redes de alcantarillado e industrias que requieren control volumétrico en cauces abiertos.
