Descripción
En este web vamos a implementar la programación necesaria para simular el llenado y vaciado de un tanque en Studio 500 y las variables se enlazarán a FactoryTalk View, software de programación de pantallas HMI.
Herramientas
- Emulate Studio 5000
- Studio 5000
- RsLink Classic
- FactoryTalk View (FTV)
Programa Ladder
Se utiliza contadores, comparadores y contactos simples, tal cual se muestran en las siguientes imágenes:
Enclavamiento del sistema:

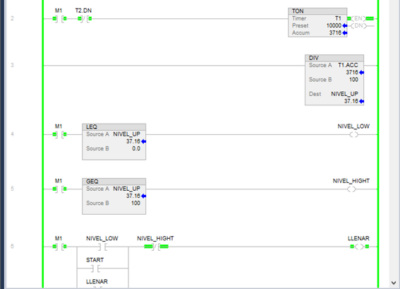

Bloque de llenado del tanque utilizando el acumulador del TIMER1 (T1.ACC):

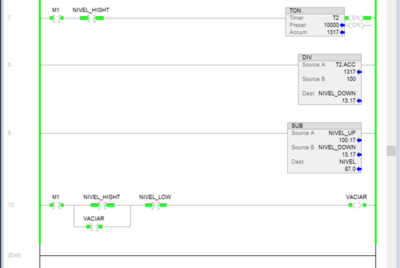

Bloque de vaciado del tanque utilizando el TIMER2:

Programación de la pantalla en FTV

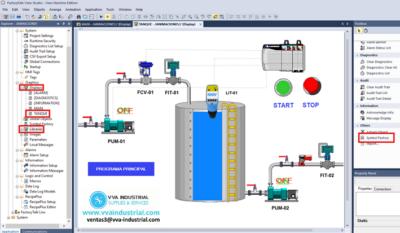

Los componentes utilizados se encuentran en Libraries y Symbol Factory. Para mayor detalle revisa nuestra web “Integra Studio 5000 y Factory Talk View”.

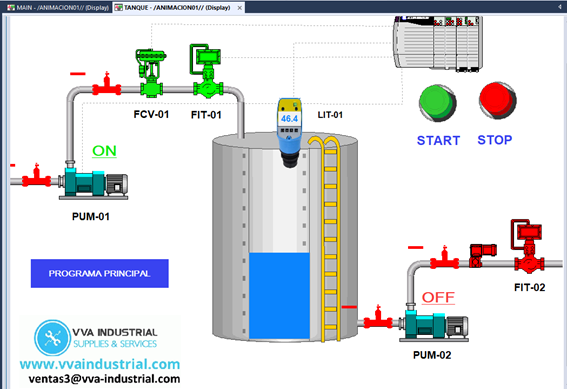

Simulamos el proceso: se puede observar que la bomba de la izquierda está en ON cuando el tanque está llenado.

Simulamos el proceso: se puede observar que la bomba de la derecha está en ON cuando el tanque está vaciando el tanque.
