ZMPT101B Arduino: Todo lo que necesitas saber para empezar a medir voltajes AC
¿Alguna vez te has preguntado cómo podrías medir el voltaje de corriente alterna (AC) de forma segura usando Arduino? ¿Y si existiera un sensor pequeño, económico y preciso que te permitiera hacer eso en casa, en tu escuela o en tu proyecto? Te presento el ZMPT101B Arduino, un componente que está ganando popularidad entre los aficionados y estudiantes de electrónica. Quédate hasta el final, porque te explicaré no solo qué es, sino también cómo usarlo y por qué deberías considerarlo para tus próximos proyectos.
¿Qué es el ZMPT101B Arduino?

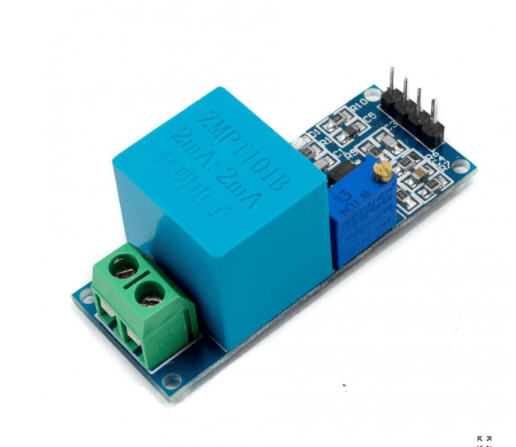

El ZMPT101B Arduino es un módulo sensor de voltaje diseñado específicamente para detectar y medir el voltaje de corriente alterna (AC). Está basado en el transformador ZMPT101B, que es compacto, ligero y especialmente seguro para aplicaciones de microcontroladores como Arduino.
Este sensor permite obtener lecturas precisas del voltaje AC en una línea eléctrica sin necesidad de hacer conexiones peligrosas. Su diseño compacto incluye un circuito de acondicionamiento que convierte la señal AC en una forma que el Arduino puede leer y procesar.
¿Qué significa ZMPT101B Arduino?
Desglosemos el nombre:
- ZMPT: Proviene del tipo de transformador de voltaje que utiliza (Zero-phase Micro Power Transformer).
- 101B: Es el modelo específico del transformador.
- Arduino: Indica que este módulo está optimizado para conectarse fácilmente a placas Arduino y leer las señales.
En conjunto, el ZMPT101B Arduino es un sensor de voltaje AC compatible con Arduino.
¿Cómo se llama este módulo exactamente?
Su nombre completo es Módulo Sensor de Voltaje AC ZMPT101B para Arduino. Algunas tiendas o catálogos lo listan simplemente como ZMPT101B módulo sensor o Sensor de voltaje AC para Arduino.
¿Para qué sirve el ZMPT101B Arduino?
Este módulo tiene varias aplicaciones prácticas:
- Monitoreo de consumo eléctrico.
- Detección de picos de voltaje.
- Medición de voltaje en sistemas solares.
- Proyectos educativos.
- Automatización del hogar.
Características técnicas del ZMPT101B
- Rango de medición: 0 – 250V AC (puede variar según la calibración).
- Precisión: Alta, ideal para mediciones analógicas.
- Aislamiento: Excelente aislamiento eléctrico.
- Interfaz: Salida analógica.
- Alimentación: 5V DC.
- Tamaño compacto.
Ventajas de usar el ZMPT101B con Arduino
- Seguridad: No necesitas tocar la línea de alta tensión directamente.
- Compatibilidad: Funciona perfectamente con placas como Arduino UNO, Mega y Nano.
- Fácil integración: Solo se necesitan unos pocos cables.
- Económico: Precio muy accesible.
- Versatilidad: Puedes medir voltajes AC en diferentes aplicaciones.
¿Cómo se conecta el ZMPT101B al Arduino?
Materiales necesarios
- Módulo ZMPT101B.
- Arduino UNO (u otro modelo).
- Jumpers (cables de conexión).
- Carga de prueba o fuente AC (por seguridad, se recomienda usar una carga controlada o un transformador aislado).
Conexión básica
| ZMPT101B | Arduino UNO |
|---|---|
| VCC | 5V |
| GND | GND |
| OUT | A0 (analógico) |
Código de ejemplo para Arduin
Calibración del ZMPT101B
Para obtener lecturas exactas del voltaje AC, debes calibrar el sensor. El módulo tiene un potenciómetro (pequeño tornillo azul) que ajusta la sensibilidad del sensor.
Pasos para calibrar:
- Conecta una fuente de voltaje AC conocida (por ejemplo, 220V).
- Lee los valores desde Arduino.
- Ajusta el potenciómetro hasta que el valor leído coincida con el real (usa un multímetro como referencia).
Precauciones de uso
- Nunca manipules el sensor mientras está conectado a una fuente de voltaje AC.
- Usa guantes aislantes si vas a tocar cables de corriente.
- Asegúrate de que tus conexiones estén bien hechas antes de energizar el circuito.
Proyectos donde puedes usar el ZMPT101B Arduino
- Medidor de consumo eléctrico para el hogar.
- Sistema de alerta por sobrevoltaje.
- Registro de datos de voltaje a lo largo del día.
- Integración con IoT para monitoreo remoto.
- Automatización de encendido/apagado de cargas.
Lugares donde Adquirir un «zmpt101b arduino«
Puedes alquilar o comprar productos de la marca «zmpt101b arduino» punto de acceso distintos lugares. Nuestra empresa tiene distintos lugares donde hacemos la distribución de la «zmpt101b arduino» punto de acceso punto de acceso, Lima, callao, Arequipa, trujillo y Piura, ECUADOR: Guayaquil, Quito, Ambato, cuenca, santo domingo, manta, duran, loja, Santa Elena y Machala, CHILE: Santiago, Concepción y Valparaíso, Colombia: Bogotá, Medellín y Cali, Bolivia: La Paz, Cochabamba y Santa Cruz, Argentina: Buenos Aires, Rosario y Córdoba, Brasil: Sao Paulo, Río de Janeiro, Rio Grande do Sul y Santa Catarina, mercado libre, ebay, amazon , homer, sodimac, alibaba, México: Ciudad de México, Nuevo León, Campeche y Jalisco, Venezuela, Costa Rica, Cuba, Dominica, El Salvador, Granada, Guatemala, Guyana, Haití, Honduras, Jamaica, Nicaragua, Panamá, Paraguay, Asunción, Venezuela, Caracas , Ciudad Guayana VALENCIA CIUDAD BOLÍVAR ,MARACAY ,BARQUISIMETO, Uruguay, Montevideo, Salto Paysandú, España, República Dominicana, Puerto Rico.
Distribuimos en toda Latinoamérica
Desde VVAIndustrial, hacemos envíos a todo el continente: Perú, Ecuador, Colombia, Chile, México, Argentina, Bolivia, Venezuela, Uruguay, Paraguay, y más. Ya sea para proyectos educativos o industriales, llegamos a tu puerta.
Catálogo disponible y precio
| Producto | Código | Precio aproximado |
| Módulo ZMPT101B | ZMPT-ARD-001 | USD $4.50 |
| Módulo con cables incluidos | ZMPT-ARD-002 | USD $5.50 |
| Kit con Arduino UNO + ZMPT101B | ZMPT-KIT-003 | USD $18.00 |
FAQs (Preguntas frecuentes)
¿Puedo medir corriente con el ZMPT101B?
No, solo mide voltaje AC. Para corriente, necesitas un sensor como el SCT-013.
¿Funciona con 110V y 220V?
Sí, pero debes calibrarlo según el voltaje que deseas medir.
¿Puedo usarlo con ESP32 o Raspberry Pi?
Sí, siempre que uses un pin analógico compatible.
¿Se puede quemar el sensor?
Sí, si se conecta incorrectamente o sin aislamiento. Usa precaución.
¿Cuál es la salida del sensor?
Una señal analógica proporcional al voltaje de entrada.
