mh z19b Sensor Arduino

Descripción

¿Qué es mh z19b arduino?

¿Sabías que hay un sensor que mide el CO₂ del aire y puede conectarse fácilmente a un Arduino? Ese es el MH‑Z19B, un módulo con tecnología NDIR que detecta dióxido de carbono y se comunica por UART o PWM, ideal para proyectos caseros, escolares o ambientales. Pero esta no es la parte más interesante… (más adelante descubrirás por qué puede cambiar tu forma de entender la calidad del aire).

¿Qué significa “MH‑Z19B Arduino”?

• MH‑Z19B: es un sensor de CO₂ no dispersivo infrarrojo (NDIR), lo que significa que mide la absorción de luz infrarroja para determinar la concentración de gas. Fue fabricado por Winsen, en China, y es una versión mejorada del MH‑Z19A, con mayor precisión y estabilidad

• Arduino: es una plataforma de hardware de código abierto muy popular por su facilidad. Integrar el MH‑Z19B con Arduino te permite visualizar, registrar o automatizar alertas según el nivel de CO₂.

¿Cómo se llama?

• Nombre completo del sensor: MH‑Z19B gas sensor, CO₂ NDIR.

• Cuando se menciona “mh z19b arduino”, se busca la forma de usar este sensor con un Arduino: desde el cableado, el código y ejemplos de proyectos.

Características del MH‑Z19B

¿Cómo funciona con Arduino?

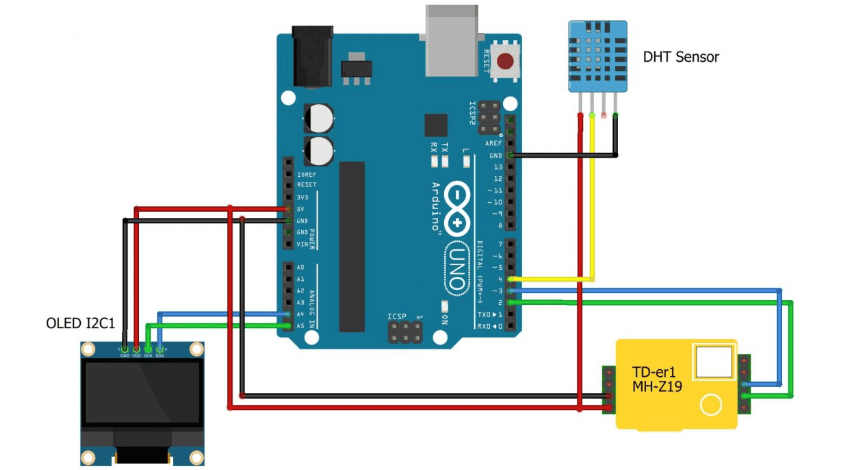

🔌 Conexiones básicas

• Vin: al pin +5 V del Arduino

• GND: a la tierra (GND)

• Tx del sensor → Rx del Arduino (pin digital elegido)

• Rx del sensor → Tx del Arduino

• (Opcional) conectar PWM al pin analógico para lectura analógica

📟 Modo UART

El sensor transmite paquetes de datos de 9 bytes cada vez que recibe el comando 0x86. Arduino envía y recibe por puerto serie a 9600 baudios

⚖️ Modo PWM

Mide la duración de la señal en un ciclo para calcular la concentración con una fórmula del datasheet

🧠 Código de ejemplo en Arduino

Con la biblioteca MH-Z19 (o MHZCO2 o MHZ19), puedes hacer algo así:

Este programa muestra el nivel de CO₂ en la consola cada dos segundos

¿Por qué usarlo con Arduino?

1. Fácil de integrar: tanto en UART como en PWM

2. Precio accesible: 20–50 USD

3. Amplia documentación y comunidad: ejemplos en GitHub, foros y blogs

4. Ideal para proyectos educativos, Áreas interiores, invernaderos, sistemas de aire, purificadores, domótica, monitoreo escolar, talleres, etc.

Ventajas y limitaciones

👍 Ventajas

• Buena precisión: ±50 ppm + 3%

• Tecnología inteligente: NDIR no confunde CO₂ con otros gases

• Durable: más de 5 años de vida útil

• Auto‑calibración incorporada (ABC)

⚠️ Limitaciones

• Precarga térmica: requiere ~3 minutos para estabilizarse

• Consumo de energía mayor que sensores químicos

• Menos precisa que modelos industriales como Senseair S8 (±40 ppm vs ±50 ppm)

• Hay réplicas falsas; original Winsen tiene placa azul o roja. Algunas versiones de PCB negra pueden ser piratas

Calibración

• Manual: aplicar comando 0x87 o unir pines HD y GND por 7 s, con sensor encendido durante 20 min en aire libre (≈400 ppm)

• Automática (ABC): activa al encender, asume concentraciones mínimas de 400 ppm durante 24 h

Proyecto ejemplo: semáforo de CO₂ para aula

1. Conectar MH‑Z19B a Arduino y RGB LED

2. Si <700 ppm: verde.

3. Si 700–1000 ppm: amarillo.

4. Si >1000 ppm: rojo y buzzer activa.

Puedes encontrar el código completo y diagramas en GitHub y tutoriales como el de Club Robótica Granada

Integración con otras plataformas

• ESP32 / ESP8266: se conecta igual, usando SoftwareSerial o Serial1. Importante: nivel lógico UART es 3.3 V

• Raspberry Pi: vía UART o PWM; ejemplo con InfluxDB + Grafana para visualización temporal

• Domótica: Home Assistant, Node-RED, IoT, etc.

Distribución en Latinoamérica

Lugares donde Adquirir un «mh z19b arduino»

Puedes alquilar o comprar productos de la marca «mh z19b arduino » punto de acceso distintos lugares. Nuestra empresa tiene distintos lugares donde hacemos la distribución de la marca adaptador de alimentación «mh z19b arduino » punto de acceso punto de acceso, Lima, callao, Arequipa, trujillo y Piura, ECUADOR: Guayaquil, Quito, Ambato, cuenca, santo domingo, manta, duran, loja, Santa Elena y Machala, CHILE: Santiago, Concepción y Valparaíso, Colombia: Bogotá, Medellín y Cali, Bolivia: La Paz, Cochabamba y Santa Cruz, Argentina: Buenos Aires, Rosario y Córdoba, Brasil: Sao Paulo, Río de Janeiro, Rio Grande do Sul y Santa Catarina, mercado libre, ebay, amazon , homer, sodimac, alibaba, México: Ciudad de México, Nuevo León, Campeche y Jalisco, Venezuela, Costa Rica, Cuba, Dominica, El Salvador, Granada, Guatemala, Guyana, Haití, Honduras, Jamaica, Nicaragua, Panamá, Paraguay, Asunción, Venezuela, Caracas , Ciudad Guayana VALENCIA CIUDAD BOLÍVAR ,MARACAY ,BARQUISIMETO, Uruguay, Montevideo, Salto Paysandú, España, República Dominicana, Puerto Rico

Catálogo disponible y precios aproximados

• MH‑Z19B original Winsen (0–5000 ppm): S/ 180 (≈ USD 50) – MTLAB (Lima)

• Módulo con cable: €45 (≈ USD 48) – BricoGeek (España)

• Vistronica (Chile/Brasil): $171 241 COP (≈ USD 40)

• Online: Mercado Libre, eBay, Amazon – rango USD 20–60

FAQs

1. ¿Qué es el MH‑Z19B Arduino?
Es un sensor CO₂ con tecnología infrarroja (NDIR) que se conecta fácilmente a microcontroladores como Arduino para medir CO₂ ambiental.

2. ¿Cómo se conecta?
Se alimenta con 5 V, GND, UART (Tx/Rx) o PWM a Arduino; luego usas bibliotecas para leer ppm.

3. ¿Por qué usar NDIR?
Es más preciso y solo mide CO₂, sin confundirse con otros gases como sí suele ocurrir con sensores químicos

4. ¿Cuánto tarda en funcionar?
Necesita ~3 min de precalentamiento. Después, da lecturas confiables en ~2‑5 s ciclos.

5. ¿Requiere calibración?
Sí, manual al recibir y periódica con auto‑calibración activada. Manual: ejecutar comando o puente de pines en aire libre.

6. ¿Es lo mismo que eCO₂?
No. MH‑Z19B mide CO₂ real. eCO₂ son estimaciones menos fiables.

7. ¿Se puede usar con ESP32 o Raspberry Pi?
Sí. UART es 3.3 V compatible, aunque podría requerir nivelador si mezclas con 5 V
